Частотные преобразователи NORDAC PRO SK 300P
NORDAC ON был разработан для удовлетворения особых требований технологии горизонтального конвейера, а также для взаимодействия с новым синхронным двигателем IE5+ (NORDAC ON+) и характеризуется интегрированным интерфейсом Ethernet, полными возможностями Plug-and-Play и очень компактной конструкцией. NORDAC ON-это экономичное решение для среды IIoT.
Эти преобразователи разработаны с учетом особых требований для горизонтальных конвейерных систем. Серия NORDACON разработана для двигателей IE3, а NORDACON+
оптимизирована для работы с синхронными двигателями IE5+. Преобразователи имеют встроенный интерфейс Ethernet, все соединения в виде штекерных разъемов и очень компактные размеры. Экономичное, не требующее ручных настроек решение для концепции
Описание:
«Промышленный Интернет вещей». 4 дискретных входа, 2 дискретных выхода
Функции безопасности: STO, SS1
Встроенный интерфейс Ethernet можно сконфигурировать для каждого параметра
Обновление прошивки через Ethernet
Интерфейсы для энкодеров: RS485
Простая установка и обслуживание благодаря наличию только штекерных разъемов
Структура параметров как у всех преобразователей частоты NORD
Настройка параметров со вставного модуля управления, из ПО или приложения NORDCON
4 набора параметров с возможностью онлайн-переключения
4-квадрантный режим работы со встроенным тормозным прерывателем
Вольт-частотное управление, векторное управление с энкодером и без энкодера
Высокоточное управление синхронными и асинхронными двигателями с высокой перегрузочной способностью
Встроенный ПЛК для управления приводом
POSICON – встроенный режим позиционирования
Встроенный сетевой фильтр

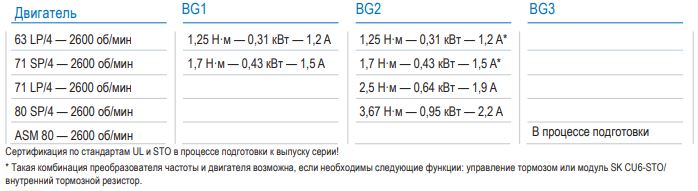

NORDAC ON с оптимизированным двигателем IE3

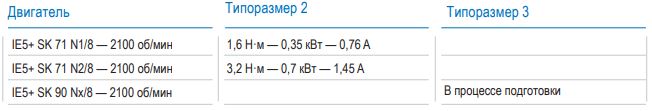

NORDAC ON+ с новейшим двигателем IE5+
Типоразмеры: 2
Мощность: 0,37 – 0,95 кВт
Сетевое напряжение питания: 3~ 400 В
Напряжение питания: 24 В= (внешнее)
Типовая перегрузочная способность NORDAC ON:
150% на 60 с, 200% на 5 с, 250% на 1 с
Типовая перегрузочная способность NORDAC ON+:
150% на 60 с, 200% на 5 с, до 300% на 1 с
Степень защиты NORDAC ON: IP55
Степень защиты NORDAC ON+ : IP55 /IP66
Окружающая температура: -30…+40° C (S1)
Особенности:
- Мощность: До 0,95 кВт
- Степень защиты: IP55, IP66
- Монтаж на стену или на двигатель
- Подключение по локальной сети для интеграции
- Решение “Подключай и работай” для быстрого ввода в эксплуатацию
Общие характеристики:
- Диапазон мощности: 0,37 – 0,95 кВт
- 3-фазный 380 – 480 В
- NORDAC ON для дисков IE3, NORDAC ON+ для дисков IE5+
- Класс защиты: IP55, IP66
- Функциональная безопасность
Описание:
Готовность к будущему
Возможность IIoT
Обновление прошивки через Ethernet
Функциональность ПЛК для функций, связанных с приводом (встроенный ПЛК)
Полноценное решение “Подключай и работай” для быстрого ввода в эксплуатацию
Инструменты управления и параметризации с простой структурой параметров
Возможное сокращение вариантов внутри системы
Приводы, используемые в широком диапазоне частот
Интегрированные системы полевых шин на основе Ethernet, переключаемые с помощью параметров
Компактная, экономящая пространство конструкция за счет интеграции Ethernet-связи
STO и SS1 – дополнительные интегрированные функции безопасности
Линейный фильтр для соответствия правилам ЭМС
NORDAC ON
Мощность: 0,37–0,95 кВт
Напряжение сети: 3 фазы, 400 В
Напряжение питания: 24 В пост. тока, внешнее
Типовая перегрузочная способность: 150 % — 60 с,
200 % — 5 с, 250 % — 1 с
Температура окружающей среды: -30…+40 °C (S1)
Степень защиты: IP55
Характеристики
Программируемый логический контроллер (ПЛК)
Интерфейс для подключения энкодера (датчика положения) к преобразователю NORDAC ON+
Дополнительная функция безопасности: отключение крутящего момента (STO) начиная с типоразмера 2
Дополнительные внутренние тормозные резисторы начиная с типоразмера 2
Диагностический интерфейс для блоков параметризации или Bluetooth-устройства NORDAC ACCESS BT
Встроенная система управления тормозом начиная с типоразмера 2
Встроенный датчик температуры двигателя (TF)
NORDAC ON+
Мощность: 0,37–0,95 кВт
Напряжение сети: 3 фазы, 400 В
Напряжение питания: 24 В пост. тока, внешнее
Типовая перегрузочная способность: 150 % — 60 с, 200 % — 5 с, до 300 % — 1 с
Температура окружающей среды: -30…+40 °C (S1)
Степень защиты: IP55/IP66
Оптимизирован для применения с двигателем NORD IE5+
Сфера применения: внутрипроизводственная логистика
Обзор системы:

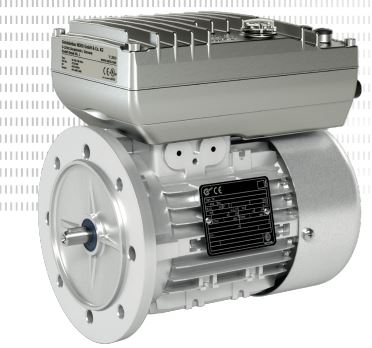

Возможно присоединение двигателей к любому редуктору NORD с помощью непосредственного
монтажа двигателя или через переходник по стандарту IEC/NEMA.
Монтаж на стену^
Применимо для NORDAC ON и ON+.
Диапазон функций не отличается от преобразователя, смонтированного на двигатель.
