Стандартные асинхронные электродвигатели NORD

Компания NORD продолжает выпускать электродвигатели, которые ранее выпускались с маркировкой EFF2. Однако при выборе этих электродвигателей необходимо учитывать требования национальных стандартов и регламентов. Эксплуатация электродвигателей этого типа допускается в исключительных случаях, связанных с особыми условиями окружающей среды и эксплуатации. Как правило, в страны, в которых допускаются к эксплуатации электродвигатели IE1 или нет соответствующих регламентов, экспорт электродвигателей, предназначенных для режима S1, не имеет ограничений.

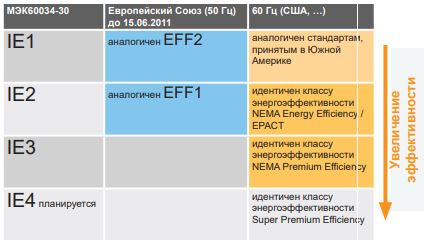

Информация об электродвигателях NORD была дополнена информацией о новых классах энергоэффективности IE1, IE2 и IE3.

Технические различия классов IE2 и IE3

Электродвигатели классов энергоэффективности IE2 и IE3 существенно отличаются от электродвигателей IE1/EFF2, имевших широкое распространение ранее.
За счет применения высококачественных материалов, внедрения более современных производственных процессов и разработки новых конструкционных решений средний кпд
серийного электродвигателя увеличился, и большинство производителей уже перешли на выпуск электродвигателей, отвечающих требованиям новых стандартов и даже
превосходящих их. За редким исключением, наружные размеры серийных электродвигателей NORD не изменились с увеличением энергоэффективности, поэтому переход
на электродвигатели класса IE2/IE3 не вызывает сложностей у потребителей.
При проектировании и выборе электродвигателя необходимо учитывать, что с изменением класса меняются характеристики электродвигателя (увеличивается пусковой
момент, опрокидывающий момент, частота вращения, запас мощности, вес).

Электродвигатели NORD IE2 с улучшенной характеристикой

Электродвигатели NORD IE2 обладают более высоким теплотехническим запасом, что позволяет рассчитывать приводной механизм с более высокой границей частичных нагрузок. Благодаря симметризации относительно расчетной рабочей точки эти электродвигатели сохраняют эффективность при значениях выше расчетной рабочей точки. Таким образом, электродвигатели IE2 теряют меньше энергии при эксплуатации с мощностью, превышающей номинальную, и могут длительное время сохранять тепловую устойчивость – расширенная сфера применения. Для потребителя это значит, что при проектировании установки или системы он может рассчитывать на более широкие возможности электродвигателя. Из-за увеличения пускового и опрокидывающего момента рекомендуется изменить параметры установки и уменьшить, а в некоторых случаях — исключить коэффициенты безопасности, так как электродвигатель теперь обладает достаточными резервами для эксплуатации в непрерывном режиме. Эти преимущества позволяют также улучшить экономическую составляющую, так как во многих случаях можно отказаться от крупных устройств в пользу более компактных. Для электродвигателей, имеющих несколько расчетных рабочих напряжений, стандарт требует указания кпд для расчетной рабочей точки с минимальным кпд. 4-полюсные электродвигатели NORD класса IE2 имеют достаточные резервы мощности и напряжения, поэтому они продолжают выпускаться и использоваться в установках с несколькими уровнями напряжений.

IE3 – Premium

Электродвигатели класса IE3 — это электродвигатели с еще более высоким кпд. Они обладают еще большим теплотехническим запасом и, соответственно, имеют более
широкую сферу применения. Благодаря использованию современных материалов и инновационных производственных технологий конструкторам NORD удалось повысить энергоэффективность электродвигателей до класса IE3, сохранив показатель мощности в пределах стандартных величин. Исключена необходимость в маркировке для широкого диапазона напряжений. При всем при этом электродвигатели IE3 могут работать в тех же рабочих режимах, что и IE2, однако в некоторых случаях кпд, отвечающий
классу IE3, не гарантируется. Была увеличена область регламентирования стандарта: теперь он распространяется также на 4-полюсные электродвигатели IE3 50 и 60 Гц.

IE4 — следующий уровень

Электродвигатели класса энергоэффективности IE4 имеют еще более высокий кпд. Инженеры NORD разработали синхронные электродвигатели с постоянно возбужденным ротором, предназначенные для эксплуатации с преобразователем в диапазоне мощностей до 5,5 кВт.

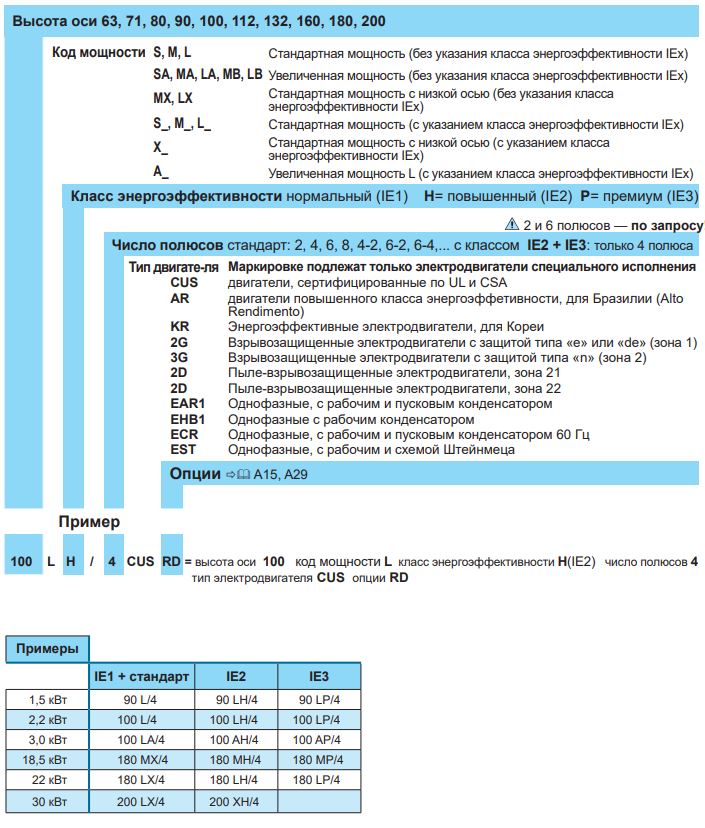

Обозначение мощности электродвигателя

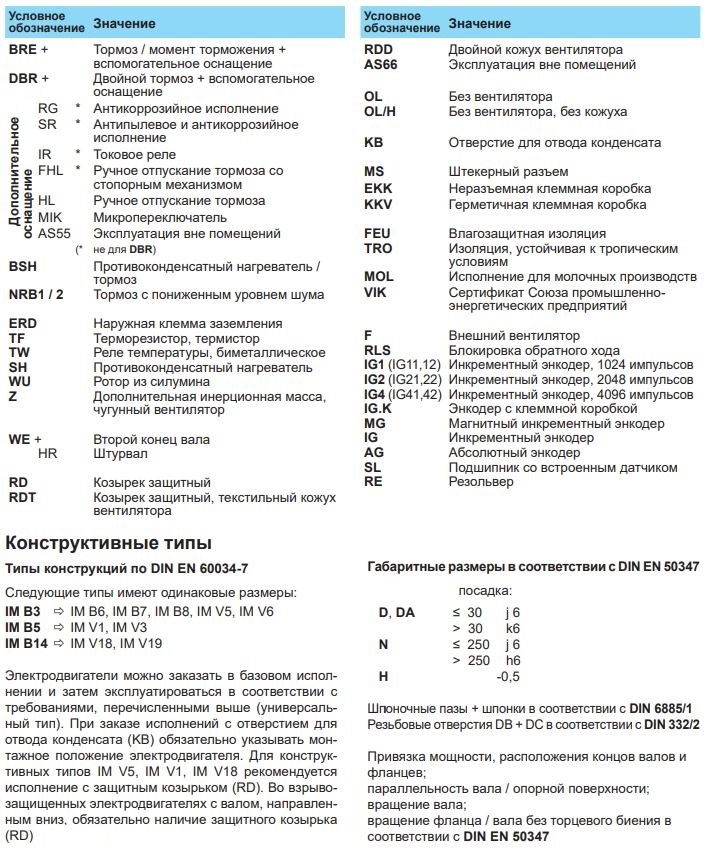

Дополнительное оборудование

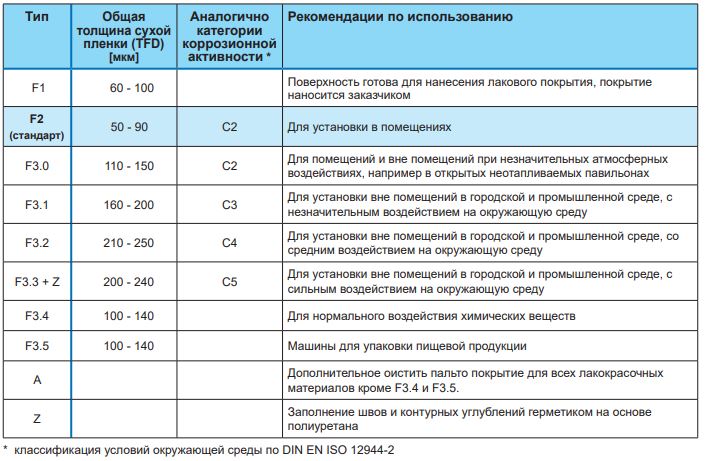

Покраска
