Цилиндрический редуктор MAXXDRIVE
Цилиндрические редукторы MAXXDRIVE компании NORD ежедневно добиваются максимальной производительности при использовании в тяжелых условиях эксплуатации, например в мешалках, миксерах, барабанах или дробилках.
Наши промышленные цилиндрические редукторы всегда используются там, где требуются высокие крутящие моменты. Так было, например, в одной марокканской фосфатной шахте: фосфатная руда весом в несколько сотен тонн должна была транспортироваться из карьера для дальнейшей обработки с помощью двухкилометрового конвейера.
В качестве привода для конвейерной ленты заказчик выбрал цилиндрические редукторы MAXXDRIVE компании NORD, так как они обеспечивают выходные крутящие моменты до 282 000 Нм и мощность до 6000 кВт. Помимо этого, благодаря интеграции в хорошо зарекомендовавший себя блочный корпус BLOCK редукторы проявляют высокую устойчивость к осевым и радиальным нагрузкам. Таким образом, цилиндрические редукторы без проблем справляются с суровыми условиями эксплуатации на конвейерной ленте.
В чем заключаются преимущества цилиндрических редукторов MAXXDRIVE?
- Работоспособность
Промышленные редукторы MAXXDRIVE с цилиндрическим зубчатым колесом идеально подходят для тяжелых условий эксплуатации благодаря мощному крутящему моменту. - Срок службы
Большие подшипники качения и точная ориентация валов и зубчатых колес обеспечивают длительный срок службы редукторов. - Гибкость
Цилиндрические редукторы можно комбинировать со всеми электродвигателями ассортимента NORD. - Простота монтажа
Пользователям предлагается много вариантов установки выходных фланцев (в серийном исполнении фланец B14).
Наши промышленные цилиндрические редукторы: максимально гибкие
При покупке цилиндрического редуктора NORD вам не придется кропотливо подгонять под него свое оборудование. Вместо этого наши редукторы адаптируются к вашей приводной задаче.
Чтобы при монтаже наших изделий вы были как можно более свободны, мы, помимо прочего, предлагаем различные варианты валов и фланцев. Интеграция редукторов в вашу установку упрощается также благодаря шести монтажным поверхностям, которые обеспечивают разные монтажные положения.
| Габариты: | 11 |
|---|---|
| Монтажное положение: | M1, M2, M3, M4, M5, M6 |
| Передаточное число: | 5,54:1 – 30.000:1 |
Все типоразмеры промышленных редукторов MAXXDRIVE с цилиндрической передачей поставляются в корпусах блочной конструкции. Такая конструкция в некоторых случаях позволяет реализовать приводные решения без дополнительных подшипников. Использование крупноразмерных подшипников качения и увеличение межцентровых расстояний позволило повысить устойчивость к нагрузкам и эксплуатационный ресурс некоторых компонентов. Применение эффективной системы охлаждения позволяет снизить температуры и увеличить срок службы смазочных материалов. Глубокое понимание особенностей разных производств, а также наличие оптимального ассортимента на складе позволяет осуществлять планирование и поставку оборудования в кратчайшие сроки.
Варианты поставки:
- Оснащение выходного вала подшипниковой опорой, оптимально подходящей для интеграции в оборудование заказчика
- Несколько вариантов выходного фланца
- Разные варианты для установки на двигатель
- Эффективные решения для охлаждения
- Поставка готовых к монтажу комплексных систем, включающих муфту, тормозное оборудование, системы контроля и т. д.
Отличительные особенности:
- Оптимальным образом подобранное уплотнение исключает выход смазочных веществ
- Более низкое шумовое воздействие
- Высокая несущая способность по крутящему моменту
- Сокращение расходов на обслуживание благодаря увеличенному сроку службы смазки
- Симметричная конструкция
- Возможен «зеркальный» монтаж и монтаж под углом
- 6 разных монтажных положений, что позволяет оптимальным образом разместить редукторы в любом оборудовании
- Корпуса одинакового размера и одинаковые установочные размеры для всех видов передаточных чисел (2- и 3-ступенчатые передачи)
- Возможно изготовление входного и выходного валов по техническим условиям заказчика
- Высокая надежность
- Долгий срок службы
- Высокая точность

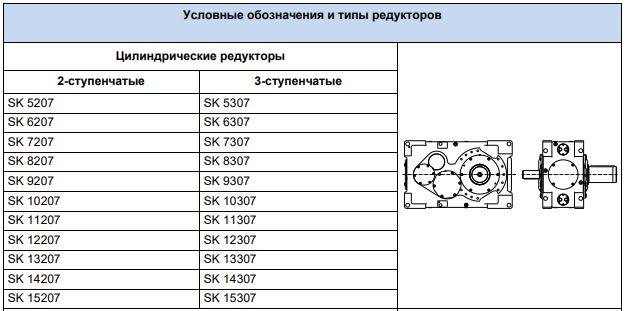

Условные обозначения и типы редукторов

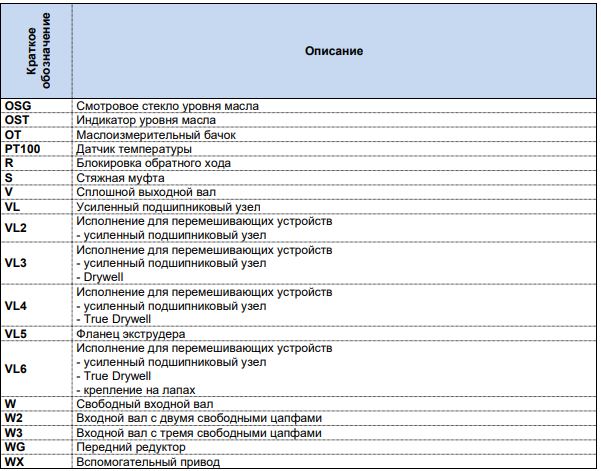

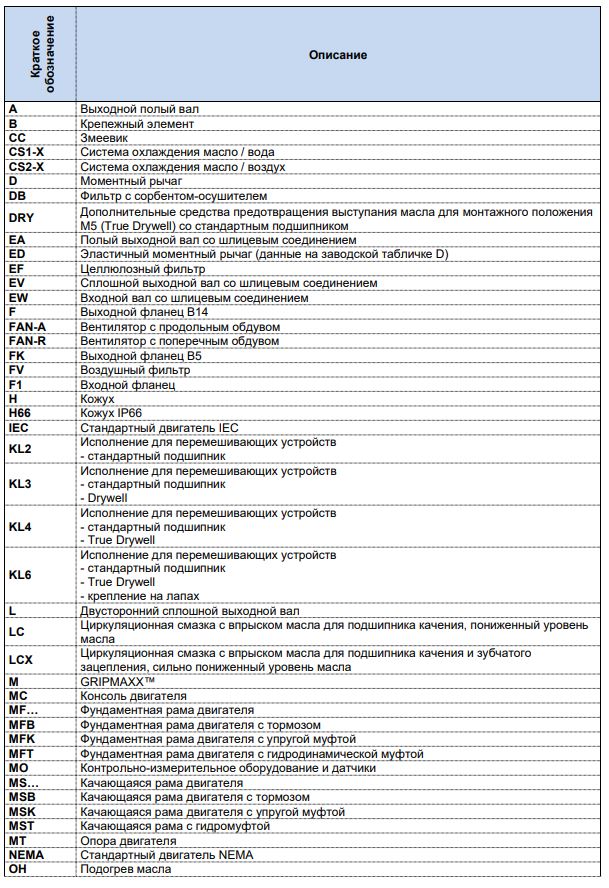

Описание деталей и комплектующих

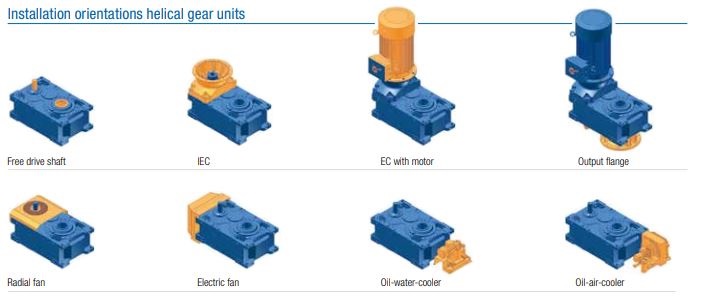

Монтажное положение
