Регистры отопления
Регистры отопления всегда являлись основным элементом отопительной системы и основой отопления на промышленных объектах, складских и производственных помещений реже регистры используют в административных помещениях, квартирах и частных домах. Основное преимущество стальных регистров это надежность, большой срок эксплуатации, простота монтажа и высокая теплоотдача. Отдельно можно выделить, что стоимость регистров отопления в сравнении с другими отопительными системами существенно ниже. Регистр отопления представляет собой теплообменный аппарат, теплоносителем в котором является жидкая среда в основном вода, которой нагревается воздух в помещении путем передачи ему тепла от воды, циркулирующей внутри регистра. В продаже существует большое количество разного рода отопительных приборов, однако, самодельные радиаторы до сих пор пользуются спросом. Чаще всего используются регистры отопления из стальных труб. Регистры отопления это сборные, а чаще сварные конструкции из горизонтально расположенных труб, которые для циркуляции теплоносителя соединяют перемычками. Как правило, количество труб может быть от двух до пяти и они собираются в батареи с помощью сварных соединений, имеющих один входной и один выходной патрубок, а также штуцер с резьбой для присоединения воздухоотводчика. Патрубки могут быть изготовлены как под приварку, так и в фланцевом или резьбовом исполнении. Регистры отопления для цеха обычно изготавливаются из сварных труб диаметрами от 25 мм до 219 мм, чаще других заказывают регистры отопления из стальных труб диаметрами 76, 89 и 108 мм.
| Характеристики регистров отопления | ||
| 1 | Материал | Труба стальная, нержавеющая, медная, чугунная |
| 2 | Присоединение | Сварное, резьбовое, фланцевое |
| 3 | Рабочая среда | Пар, вода, тосол |
| 4 | Диаметр труб | 25, 32, 42, 48, 57, 76, 89, 108 ,114, 133, 159, 219 |
| 5 | Расстояние между трубами | 50 мм |

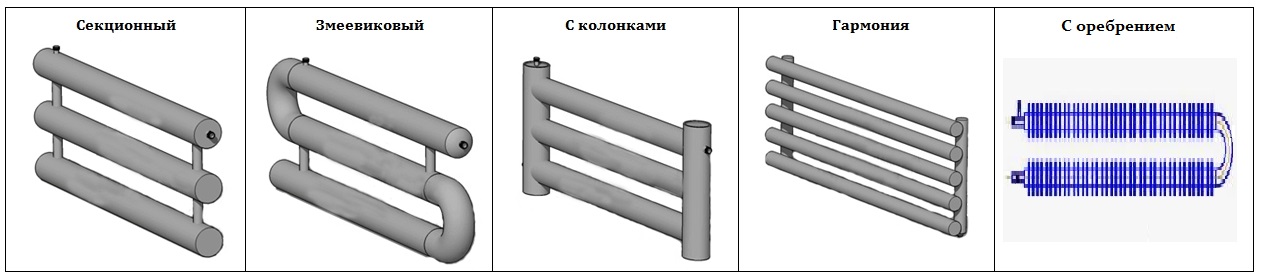

Виды регистров отопления
Регистры отопления двух типов: секционные и змеевиковые.
| Тип регистра отопления | — секционные — змеевиковые |
| Тип заглушек | — плоские — эллиптические |
| Диаметр трубы | от 25мм до 219мм |
Промышленные батареи бывают двух типов соединения: колонка и нитка. «Колонка», это когда все горизонтальные участки соединяются между собой с обоих концов и теплоноситель движется параллельно. При соединении «Нитка» перемычки, установлены то справа, то слева и теплоноситель перетекает из одной трубы в другую, т.е. соединение последовательное т.к. теплоноситель последовательно оббегает все трубы. Применительно к площади помещения применяются двухрядные, и многорядные регистры отопления, конструкция которых и количество рядов ограничивается только размером помещения и необходимой теплоотдачей. Отдельно обращаем внимание, что при любом типе регистра большая теплоотдача будет при подключении подачи в верхний патрубок.
Змеевиковые (S-образные, змеевидные) регистры отопления представляют собой несколько расположенных параллельно гладких труб, соединённых между собой крутоизогнутыми отводами равными диаметру основной трубы. Для дополнительной прочности, со стороны, противоположной отводам, ряды соединяются перемычками. Расстояние, между рядами змеевикового регистра всегда постоянное и зависит только от высоты отводов, и соответственно, зависит от диаметра основной трубы. К преимуществам можно отнести более низкое сопротивление и соответственно меньшую нагрузку на насосы, а так же за счет увеличенной площади поверхности более высокую теплоотдачу т.к. работает вся площадь поверхности. Кроме того нет участков сужения труб, которое уменьшает гидравлическое сопротивление. К недостаткам можно отнести большие габариты и цена регистров отопления будет выше за счет покупных отводов.
Секционные (П-образные) регистры отопления состоит из труб с эллиптическими или плоскими заглушками, соединенными между собой трубами меньшего диаметра т.о., чтобы теплоноситель протекал по каждой трубе регистра и перетекал в нижние секции. Данный вид конструкции является самым популярным среди отопительных регистров. Расстояние между рядами секционного регистра может быть любым, но на изделиях нашего завода мы делаем это расстояние не менее диаметра используемой трубы. Секционный регистр имеет штуцер с резьбовым соединением для воздухоотводчика. Патрубки для выхода и входа изготавливаются под приварку, в резьбовом исполнении, а так же с фланцевым соединением. Секции между собой соединяются трубой меньшего диаметра. Преимущества это более простая конструкция, меньшие размеры и меньшая стоимость. Недостатки это большее гидравлическое сопротивление и соответственно меньшая площадь теплообмена.
Автономные — устройства, снабженные тэном. Такой регистр отопления из труб не нуждается в подключении к системе отопления. Это связано с тем, что теплоноситель нагревается за счет электричества. Производство регистров отопления такого типа немыслимо без предварительного расчета их мощностей. Мощность регистра отопления определяется исходя из площади его поверхности. Мощность во многом влияет на цену регистра.
Вертикальный – регистр и его труба оснащается входным и выходным патрубком. Любой прибор такого типа также снабжается штуцером.
Гармония – ряды труб, расположенных горизонтально или вертикально. Отопление дома регистрами такого типа может стать отличным бюджетным решением. Эти устройства подходят для установки в любых жилых помещениях. Возможно и отопление гаража регистрами гармония.
Регистры из квадратных труб – это несколько труб, которые располагаются параллельно и удерживаются вертикальными перемычками, обеспечивающими одновременное заполнение рядов теплоносителя с двух сторон. Данный вид регистров используется для отопления больших помещений: комнат в общественных помещениях, цехов, гаражей.
По количеству рядов
Регистры отопления повышенной мощности одноходовые, двухходовые, трехходовые и четырехходовые (с оребренной трубой).
Оребрение труб позволяет увеличить площадь контакта с воздухом и значительно ускорить теплообмен. Для этого на несущий элемент (внутреннюю трубу), внутри которого подается рабочая среда, приваривается спиральное ребро из стальной ленты, образуя непрерывный шов.
При изготовлении применяются стали разных групп: углеродистые Ст3 и 20, низколегированные 09Г2С и 10Г2, хромомолибденовые марки 12ХМ, 12Х1МФ и 15Х5М, аустенитные 08Х18Н10Т, 10Х17НВМ2Т, 12Х18Н10Т, хромомолибденованадиевые 08Х14МФ.
Базовые параметры оребренных труб
- Длина изделий 1,5–24 м.
- Наружный диаметр труб 2–22 мм.
- Толщина стенки 2–12 мм.
- Толщина ребер 0,8–2,5 мм.
- Высота оребрения 8–28 мм.
- Шаг витков 3,5–25 мм.
