Кран стреловой

Стреловой кран – один из самых распространенных видов грузоподъемной техники, которая отличается тем, что грузоподъемный механизм расположен на блоках в конце стрелы или на самой тележке, которая осуществляет движение по ней.

Кранами стрелового типа называются грузоподъемные краны с грузозахватным органом, подвешенным к стреле или грузовой тележке, перемещающейся по стреле.

К ним относятся:

а) стреловые краны — краны стрелового типа со стрелой, закрепленной на раме ходового устройства или на поворотной платформе, размещенной непосредственно на ходовой раме;

б) башенные краны — краны стрелового типа со стрелой, закрепленной в верхней части вертикально расположенной башня;

в) портальные краны — краны стрелового типа, поворотные, на портале;

г) полупортальные краны — краны стрелового типа, поворотные, на полупортале;

д) мачтовые краны — краны стрелового типа, поворотные, со стрелой, закрепленной шарнирно на вертикальной мачте, имеющей нижнюю и верхнюю опоры. При этом у вантовых кранов верхняя опора закрепляется посредством канатных оттяжек, а у жестконогих кранов она закреплена жестко;

е) консольные краны — краны стрелового типа, грузозахватный орган которых подвешен на соединенной с колонной или опорной частью крана консоли или на тележке, перемещающейся по консоли. К группе консольных кранов относятся консольный кран на колонне, настенный консольный кран, передвижной консольный кран и велосипедный кран.

Они по своему конструктивному исполнению ходового устройства разделяются на следующие типы грузоподъемных кранов:

тракторные,
гусеничные,
автомобильные,
железнодорожные,
пневмоколесные краны автомобильного типа.

К стреловым кранам относятся:

Самоходные, имеющие подъемный элемент, который крепится на платформе подвижного ходового устройства;
Башенные поворотные краны со стрелой на вертикальной башне;
Краны с маховой стрелой. Хоть их и относят к башенным кранам, но они имеют стрелу, которая способна подниматься чуть ли не до вертикального положения;
Деррик-краны, представляющие собой поворотные агрегаты с вертикальной мачтой и опорами, удерживающими на шарнирах грузоподъемный элемент;
Портальные и полупортальные краны, которые размещают стрелу на портале и полупортале соответственно;
Судовые краны, закрепленные на водных средствах для разгрузки или загрузки судна;
Монтажные неповоротные краны, которые устанавливаются прямо на объекте около строительных работ.

По конструктивному исполнению стрелы делятся на следующие категории:

прямые решётчатые;
непрямолинейные;
наращиваемые;
шарнирно-сочленённые;
телескопические.

Башенные краны

Краны башенные – надежные и универсальные грузоподъемные механизмы, достаточно простые в эксплуатации. Благодаря покрытию специальными полимерными соединениями, подходят для работы на открытом воздухе. Также данная грузовая техника неприхотлива в техническом облуживании, ремонтопригодна. Их основными параметрами можно назвать – вылет, высоту подъема груза, скорость поворота башни, скорость перемещения крана, большую грузоподъемность и глубину опускания груза.

Башенные строительные краны

Конструктивно краны башенные состоят из опорной части и опорно-поворотного устройства, башни, рабочей стрелы и кабины управления. Также в зависимости от модели, данные краны могут комплектоваться различными вспомогательными узлами и механизмами: лебедкой, полиспастами, блоками и т.д.

Башня описываемых кранов имеет телескопическую либо решетчатую конструкцию. Рабочая стрела – подъемная, балочная либо шарнирно-сочлененная. Как и башня, изготавливается из множества труб большого или малого диаметра.

Краны башенные оборудуются перемещаемой кабиной управления, которая может изменять место своего расположения. На начальных этапах строительства кабина устанавливается, как правило, на высоте 20—22 метра; в ходе выполнения работ высота ее расположения меняется и постепенно доходит до верхней части башни. Перемещается кабина посредством обоймы выдвижения. Также многие краны башенные предусматривают возможность дистанционного управления кабиной, с расстояния до 100 метров.

К основным техническим характеристикам данных кранов относятся:

грузоподъемность;
вылет стрелы;
высота подъема;
скорость подъема груза.

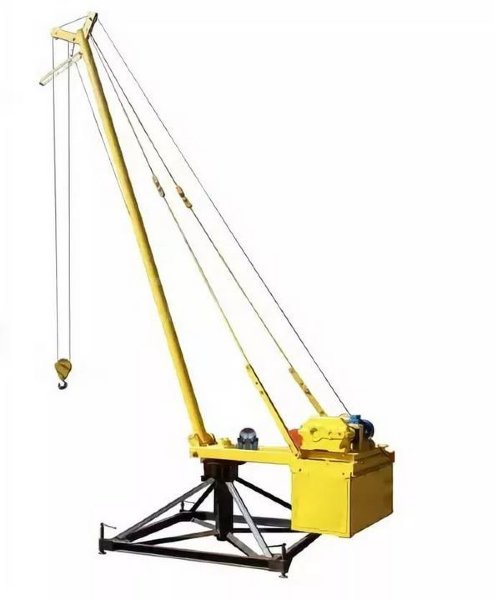

Кран стреловой “Пионер” КПМ г/п-500/750/1000кг

Кран “Пионер” КПМ предназначен для подъема грузов с установкой его на земле и перекрытиях зданий и сооружений.

Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.

Технические характеристики

Грузоподъемность, кг	500	750	1000(800;500) в зависимости от наклона стрелы
Высота подъема, м	50	50	50
при установке на земле, м	4,5	4,5	6
Скорость подъема, м/мин	16,8	8,4	11,8
Мощность привода, кВт	4,0	4,0	4,75
Габаритные размеры, м	4,2 х 1,7 х 5,4	4,2х2,0х5,4	6,1 х 2,14 х 6,5
Масса без к/г, кг	395	530	1070
Масса полная, кг	830	965	1820
Диаметр каната, мм	6,9 (ГОСТ 2688)	6,9 (ГОСТ 2688)	7,8 (ГОСТ 3077)
Количество к/г (48кг.), шт.	9	9	15
Вылет, м	2,5	2,5	2,5;3,0;4,0
Транспортные габариты, мм
Ходовая с поворотной рамой, мм.	L-2450хW-1770хH-1325	L-2670хW-2180хH-1350	L-2850хW-2135хH-1600
Стрела, мм. разборная	L-5200;Ø-102 L-2700х2	L-5200;Ø-102 L-2700×2	L-6450; Ø-133 L-3350×2

Краны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.

Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.

Основные характеристики крана «Пионер» КПМ

Установленный на земле при нулевой отметке данный агрегат способен поднимать груз:

на высоту до 4,5 метров с грузоподъёмностью 500 кг и 750 кг;
на высоту до 6 метров с грузоподъёмностью 1000 кг.

Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.

Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:

Целая стрела, имеющая длину 5,2 метра, а также диаметр 102 миллиметра.
Разборная стрела на болтовом соединении, имеющая длину 5,2 метра, а также диаметр 102 миллиметра. Болтовое соединение упрощает транспортировку оборудования.

Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:

на колесах;
без колесной базы (переставной вариант).

Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:

2,5 метра;
3 метра;
4 метра.

С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.
