Таль электрическая Т1000 УСВ
Таль Т 1000, Г/П 10Т 4/1
- Механизм подъема с планетарным редуктором
- Двигатель механизма подъема с встроенным тормозом
- Для эксплуатации при температуре от -20°С до +40°С
- Степень защиты оболочек электрооборудования IP54
- Тормоз на механизме передвижения
- Канатоукладчик
- Скорость подъема, м/мин (м/с):
- основная — 3,6 (0,06)
- дополнительная (по заказу) диапазон регулирования — 0,45 (0,0075)÷3,6 (0,06)
- Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
- Монорельсовый путь — двутавровые балки по ГОСТ 19425 — 36М;45М
- Группа режима работы по ИСО4301 — М5
- Радиус поворота пути,м — путь прямолинейный
- Установленная мощность, кВт — 8,24
- Кратность полиспаста — 4/1
| ОБОЗНАЧЕНИЕ ТАЛИ | ВЫСОТА ПОДЪЕМА, Н, М |
H1, ММ |
НАИБОЛЬШАЯ НАГРУЗКА НА КАТОК, КН | МАССА ТАЛИ, КГ | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | l1 | l2 | ||||
| Т 1000-511(6,3) |
6,3 |
2100 | 1415 | 815 |
500 |
840 |
25 |
1095 |
| Т 1000-521(9) |
9 |
2300 | 1615 | 1015 | 960 | 1180 | ||
| Т 1000-521(12,5) |
12,5 |
2565 | 1880 | 1280 | 1140 | 1272 | ||
| Т 1000-531(18) |
18 |
2980 | 2295 | 1695 | 1420 | 1429 | ||
| Т 1000-531(20) |
20 |
3130 | 2445 | 1845 | 1520 | 1490 | ||
По заказу потребителя таль может быть изготовлена:
- для эксплуатации при температурах — 40С до +40С;
- с частотным преобразователем на механизме передвижения;
- с частотным преобразователем на механизме подъема;
- с дополнительным тормозом на механизме подъема;
- сейсмоустойчивость;
- крановая карта (антираскачка груза);
- с устройством плавного пуска и торможения на механизме передвижения;
- с ограничителем грузоподъемности;
- с тормозом на механизме передвижения;
- с пускорегулирующей аппаратурой французской компании «Шнейдер-Электрик»;
- с радиоуправлением;
- с пониженным напряжением в цепи управления;
- с защитным экранами для транспортировки расплавленного металла;
- с двухскоростным электродвигателем на передвижение;
- с двухскоростным электродвигателем на подъем;
- возможность изготовления талей во взрывобезопасном и пожаробезопасном исполнении.

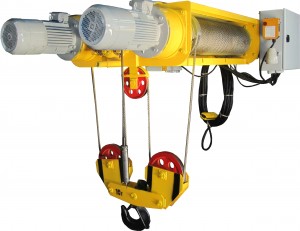

Таль 2Т 1000 2*2/1
- Механизм подъема с планетарным редуктором
- Двигатель механизма подъема с встроенным тормозом
- Для эксплуатации при температуре от -20°С до +40°С
- Степень защиты оболочек электрооборудования IP54
- Тормоз на механизме передвижения
- Канатоукладчик
- Скорость подъема, м/мин (м/с):
- основная — 7,5 (0,125)
- пониженная (по заказу) диапазон регулирования — 1,0 (0,016)÷7,5 (0,125)
- Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- дополнительная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
- Монорельсовый путь — двутавровые балки по ГОСТ 19425 36М;45М
- Радиус поворота пути — путь прямолинейный
- Группа режима работы по ИСО4301 — М5
- Установленная мощность, кВт — 15,74
- Кратность полиспаста — 2*2/1
| ОБОЗНАЧЕНИЕ ТАЛИ | ВЫСОТА ПОДЪЕМА, Н, М |
РАЗМЕРЫ ТАЛИ, ММ |
НАИБОЛЬШАЯ НАГРУЗКА НА КОЛЕСО, КН | МАССА ТАЛИ, КГ | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | l1 | l2 | ||||
| 2Т 1000-531(20) |
20 |
2170 | 1490 | 735 | 400 | 600 |
25 |
1023 |
| 2Т 1000-541(24) |
24 |
2315 | 1635 | 880 | 650 | 1090 | ||
| 2Т 1000-541(28) |
28 |
2470 | 1790 | 1035 | 725 | 1164 | ||
| 2Т 1000-541(32) |
32 |
2690 | 1940 | 1185 | 790 | 1233 | ||
| 2Т 1000-551(36) |
36 |
2770 | 2090 | 1335 | 855 | 1304 | ||
| 2Т 1000-551(42) |
42 |
3000 | 2320 | 1560 | 985 | 1405 | ||
По заказу потребителя таль может быть изготовлена:
- для эксплуатации при температурах — 40С до +40С;
- с частотным преобразователем на механизме передвижения;
- с частотным преобразователем на механизме подъема;
- с дополнительным тормозом на механизме подъема;
- сейсмоустойчивость;
- крановая карта (антираскачка груза);
- с устройством плавного пуска и торможения на механизме передвижения;
- с ограничителем грузоподъемности;
- с пускорегулирующей аппаратурой французской компании «Шнейдер-Электрик»;
- с радиоуправлением;
- с пониженным напряжением в цепи управления;
- с защитным экранами для транспортировки расплавленного металла;
- с двухскоростным электродвигателем на передвижение;
- с двухскоростным электродвигателем на подъем;
- возможность изготовления талей во взрывобезопасном и пожаробезопасном исполнении.
