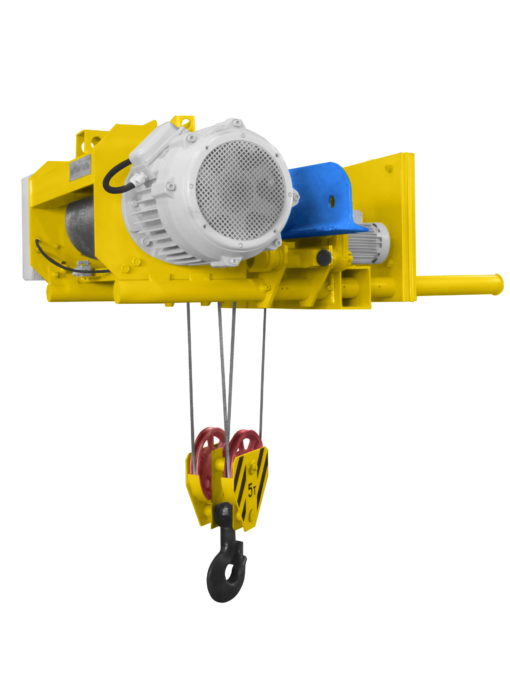

Таль электрическая Т500 УСВ
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 3М (М5) |
| Установленная мощность, кВт | 4,87 |
| Кратность полиспаста | 4/1 |
| Монорельсовый путь ГОСТ 19425-74 | 30М; 36М; 45М |
| Скорость подъема, м/мин (м/с); | 4,8 (0,08) |
| Скорость передвижения, м/мин (м/с); | 20 (0,33) |
| Обозначение тали | Высота подъема, м | Габаритные размеры, мм | Наибольшая нагрузка на колесо, кН | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | l1 | l2 | ||||
| Т500-511 | 6,3 | 1315 | 820 | 330 | 200 | 400 | 14,5 | 510 |
| Т500-531 | 9 | 1550 | 1055 | 565 | 520 | 570 | ||
| Т500-531 | 12,5 | 1700 | 1205 | 710 | 590 | 600 | ||
| Т500-541 | 16 | 1920 | 1425 | 930 | 700 | 640 | ||
| Т500-541 | 18 | 2045 | 1550 | 1055 | 760 | 665 | ||
| Т500-551 | 24 | 2420 | 1925 | 1430 | 940 | 820 | ||
| Т500-551 | 28 | 2665 | 2170 | 1675 | 1065 | 900 | ||
Таль Т 500, Г/П 5Т 2/1
- Для эксплуатации при температурах от -20С до +40С
- Степень защиты оболочек электрооборудования IP54
- Общепромышленное исполнение
- Тормоз на механизме передвижения
- Скорость подъема, м/мин (м/с):
- основная — 7,5 (0,125)
- пониженная (по заказу) диапазон регулирования — 1,0 (0,016)÷7,5 (0,125)
- Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
- Монорельсовый путь — двутавровые балки по ГОСТ 19425-74 — 30М;36М;45М
- Группа режима работы по ИСО 4301/1 — М5
- Наибольшая нагрузка на каток 15,7
- Радиус поворота — прямой путь
- Установленная мощность, (не более) кВт — 8,4
- Кратность полиспаста — 2/1
| ОБОЗНАЧЕНИЕ ТАЛИ | ВЫСОТА ПОДЪЕМА, Н, М |
РАЗМЕРЫ ТАЛИ, ММ |
НАИБОЛЬШАЯ НАГРУЗКА НА КОЛЕСО,КН | МАССА ТАЛИ, КГ | |||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | H | H1 | ||||
| Т 500-521(9,0) |
9,0 |
1610 | 1090 | 780 | 170 | 750 | 53 |
15,7 |
990 |
| Т 500-521(12,5) |
12,5 |
1730 | 1210 | 900 | 238 | 1095 | |||
| Т 500-531(20) |
20,0 |
2020 | 1500 | 1190 | 382 | 1230 | |||
| Т 500-541(24) |
24,0 |
2175 | 1650 | 1345 | 459 | 1365 | |||
| Т 500-541(28) |
28,0 |
2325 | 1800 | 1495 | 534 | 2115 | |||
| Т 500-541(30) |
30,0 |
2400 | 1875 | 1570 | 569 | 2235 | |||
| Т 500-541(32) |
32,0 |
2475 | 1950 | 1645 | 603 | 2370 | |||
| Т 500-551(36) |
36,0 |
2625 | 2100 | 1795 | 680 | 2490 | |||
По заказу потребителя таль может быть изготовлена:
- для эксплуатации при температурах — 40С до +40С;
- с частотным преобразователем на механизме передвижения;
- с частотным преобразователем на механизме подъема;
- с дополнительным тормозом на механизме подъема;
- сейсмоустойчивость;
- крановая карта (антираскачка груза);
- с устройством плавного пуска и торможения на механизме передвижения;
- с ограничителем грузоподъемности;
- с пускорегулирующей аппаратурой французской компании «Шнейдер-Электрик»;
- с радиоуправлением;
- с пониженным напряжением в цепи управления;
- с защитным экранами для транспортировки расплавленного металла;
- с двухскоростным электродвигателем на передвижение;
- с двухскоростным электродвигателем на подъем;
- возможность изготовления талей во взрывобезопасном и пожаробезопасном исполнении.
Таль Т 500, Г/П 5Т 4/1
- Для эксплуатации при температурах от -20С до +40С
- Степень защиты оболочек электрооборудования IP54
- Общепромышленное исполнение
- Тормоз на механизме передвижения
- Скорость подъема, м/мин (м/с):
- основная — 4,8 (0,08)
- пониженная (по заказу) диапазон регулирования — 0,6 (0,01)÷4,8 (0,08)
- Скорость передвижения, м/мин(м/с):
- основная — 20,0 (0,33)
- пониженная (по заказу) диапазон регулирования — 6,0 (0,1)÷20,0 (0,33)
- Монорельсовый путь — двутавровые балки по ГОСТ 19425 — 30М;36М;45М
- Группа режима работы по ИСО4301 — М5
- Установленная мощность, кВт — 4,87
- Кратность полиспаста — 4/1
| ОБОЗНАЧЕНИЕ ТАЛИ | ВЫСОТА ПОДЪЕМА, Н, М |
РАЗМЕРЫ ТАЛИ, ММ |
НАИБОЛЬШАЯ НАГРУЗКА НА КОЛЕСО,КН | МАССА ТАЛИ, КГ | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | l1 | l2 | ||||
| Т 500-511(6,3) |
6,3 |
1535 | 1335 | 825 |
450 |
440 |
14,5 |
800 |
| Т 500-521(9) |
9 |
1685 | 1485 | 975 | 490 | 880 | ||
| Т 500-531(12.5) |
12,5 |
1905 | 1705 | 1195 | 570 | 980 | ||
| Т 500-541(16) |
16 |
2030 | 1830 | 1320 | 610 | 1050 | ||
| Т 500-541(18) |
18 |
2405 | 2205 | 1695 | 730 | 1100 | ||
| Т 500-551(24) |
24 |
2605 | 2405 | 1895 | 800 | 1250 | ||
По заказу потребителя таль может быть изготовлена:
- для эксплуатации при температурах — 40С до +40С;
- с частотным преобразователем на механизме передвижения;
- с частотным преобразователем на механизме подъема;
- с дополнительным тормозом на механизме подъема;
- сейсмоустойчивость;
- крановая карта (антираскачка груза);
- с устройством плавного пуска и торможения на механизме передвижения;
- с ограничителем грузоподъемности;
- с пускорегулирующей аппаратурой французской компании «Шнейдер-Электрик»;
- с радиоуправлением;
- с пониженным напряжением в цепи управления;
- с защитным экранами для транспортировки расплавленного металла;
- с двухскоростным электродвигателем на передвижение;
- с двухскоростным электродвигателем на подъем;
- возможность изготовления талей во взрывобезопасном и пожаробезопасном исполнении.
