Таль электрическая ТЭ320
Таль электрическая ТЭ 320 грузоподъёмностью 3,2 тонны с шарнирной тележкой
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 3М (М5) |
| Кратность полиспаста | 2/1 |
| Монорельсовый путь ГОСТ 19425-74 | 30М; 36М; 45М |
| Скорость передвижения, м/мин (м/с) | 32 (0,53), 20 (0,33) |
| Скорость подъёма, м/мин (м/с) | 9,6 (0,16) |
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установленная мощность, кВт | Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | |||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | H | ||||||
|
ТЭ 320-531 |
18 |
1140 |
1140 |
1540 |
1310 |
5,0+0,37 |
2,0 |
14,5 |
520 |
|
ТЭ 320-541 |
24 |
1320 |
1320 |
1720 |
15,5 |
616 |
|||
|
ТЭ 320-551 |
30 |
1505 |
1505 |
1905 |
2,5 |
16,1 |
670 |
||
|
ТЭ 320-561 |
36 |
1675 |
1675 |
2075 |
3,0 |
16,55 |
710 |
||
| По заказу таль может быть изготовлена с дополнительными опциями: |
|---|
| Пониженное напряжение в цепи управления |
| Устройством плавного пуска и торможения на механизме передвижения |
| Температура окружающей среды -40°С… +40°С |
| Радиоуправление |
| Для путей с радиусом поворота |
| Ограничитель грузоподъемности |
| Эксплуатация в условиях химически-агрессивной среды |
| Сейсмоустойчивость |
| Частотное регулирование скорости механизма подъема |
| Частотное регулирование скорости механизма передвижения |
| Две скорости подъема, передвижения |
| Защитный экран для работы с расплавленным металлом |
| Пожаробезопасное исполнение |
| Напряжение силовой цепи 220В |
| Две скорости на механизме подъема |
| Высота подъема свыше 32 м. |
| Пускорегулирующая аппаратура французской компании «Шнайдер-Электрик» |
Таль электрическая ТЭ 320 грузоподъёмностью 3,2 тонны с бесшарнирной тележкой
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 3М (М5) |
| Монорельсовый путь ГОСТ 19425-74 | 30М; 36М; 45М |
| Скорость передвижения, м/мин (м/с) | 32 (0,53), 20 (0,33) |
| Скорость подъёма, м/мин (м/с) | 9,6 (0,16) |
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установ- ленная мощность, кВт |
Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | |||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | H | ||||||
|
ТЭ 320-511 |
6 |
795 |
1220 |
364 |
1145 |
5,0+0,37 |
2,5 |
11,7 |
417 |
|
ТЭ 320-521 |
12 |
945 |
1370 |
494 |
11,7 |
425 |
|||
| По заказу таль может быть изготовлена с дополнительными опциями: |
|---|
| Пониженное напряжение в цепи управления |
| Устройством плавного пуска и торможения на механизме передвижения |
| Температура окружающей среды -40°С… +40°С |
| Радиоуправление |
| Для путей с радиусом поворота |
| Ограничитель грузоподъемности |
| Эксплуатация в условиях химически-агрессивной среды |
| Сейсмоустойчивость |
| Частотное регулирование скорости механизма подъема |
| Частотное регулирование скорости механизма передвижения |
| Две скорости подъема, передвижения |
| Защитный экран для работы с расплавленным металлом |
| Пожаробезопасное исполнение |
| Напряжение силовой цепи 220В |
| Две скорости на механизме подъема |
| Высота подъема свыше 32 м. |
| Пускорегулирующая аппаратура французской компании «Шнайдер-Электрик» |

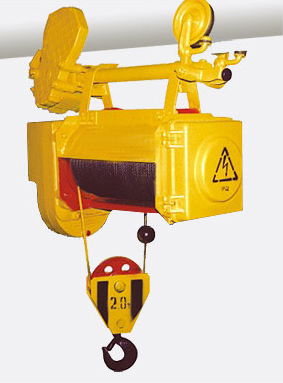

Таль электрическая ТЭ 320-2 грузоподъёмностью 2,0 тонны с шарнирной тележкой
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 4М (М6) |
| Кратность полиспаста | 2/1 |
| Монорельсовый путь ГОСТ 19425-74 | 30М; 36М; 45М |
| Скорость передвижения, м/мин (м/с) | 32 (0,53), 20 (0,33) |
| Скорость подъёма, м/мин (м/с) | 9,6 (0,16) |
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установленная мощность, кВт | Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | ||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | ||||||
|
ТЭ 320-531-2,0 |
18 |
1140 |
1140 |
1540 |
5,0+0,37 |
2,0 |
9,5 |
511 |
|
ТЭ 320-541-2,0 |
24 |
1320 |
1320 |
1720 |
10,2 |
606 |
||
|
ТЭ 320-551-2,0 |
30 |
1505 |
1505 |
1905 |
2,5 |
10,6 |
658 |
|
|
ТЭ 320-561-2,0 |
36 |
1675 |
1675 |
2075 |
3,0 |
11,0 |
697 |
|
| По заказу таль может быть изготовлена с дополнительными опциями: |
|---|
| Пониженное напряжение в цепи управления |
| Устройством плавного пуска и торможения на механизме передвижения |
| Температура окружающей среды -40°С… +40°С |
| Радиоуправление |
| Для путей с радиусом поворота |
| Ограничитель грузоподъемности |
| Эксплуатация в условиях химически-агрессивной среды |
| Сейсмоустойчивость |
| Частотное регулирование скорости механизма подъема |
| Частотное регулирование скорости механизма передвижения |
| Две скорости подъема, передвижения |
| Защитный экран для работы с расплавленным металлом |
| Пожаробезопасное исполнение |
| Напряжение силовой цепи 220В |
| Две скорости на механизме подъема |
| Высота подъема свыше 32 м. |
| Пускорегулирующая аппаратура французской компании «Шнайдер-Электрик» |
Таль электрическая ТЭ 320-2 грузоподъёмностью 2,0 тонны с бесшарнирной тележкой
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 4М (М6) |
| Кратность полиспаста | 2/1 |
| Монорельсовый путь ГОСТ 19425-74 | 24М; 30М; 36М; 45М |
| Скорость передвижения, м/мин (м/с) | 32 (0,53), 20 (0,33) |
| Скорость подъёма, м/мин (м/с) | 9,6 (0,16) |
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установленная мощность, кВт | Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | ||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | ||||||
|
ТЭ 320-511-2,0 |
6 |
795 |
1220 |
364 |
5,0+0,37 |
2,5 |
7,9 |
411 |
|
ТЭ 320-521-2,0 |
12 |
945 |
1370 |
494 |
7,9 |
419 |
||
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установленная мощность, кВт | Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | |||||||
|
ТЭ 320-531-2,0 |
18 |
1140 |
1540 |
707 | 300 |
5,0+0,37 |
прямой |
7,9 |
494 |
|
|
ТЭ 320-541-2,0 |
24 |
1320 |
1720 |
882 | 475 |
586 |
||||
|
ТЭ 320-551-2,0 |
30 |
1505 |
1905 |
1067 | 660 |
635 |
||||
|
ТЭ 320-561-2,0 |
36 |
1675 |
2075 |
1237 | 830 |
670 |
||||
| По заказу таль может быть изготовлена с дополнительными опциями: |
|---|
| Пониженное напряжение в цепи управления |
| Устройством плавного пуска и торможения на механизме передвижения |
| Температура окружающей среды -40°С… +40°С |
| Радиоуправление |
| Для путей с радиусом поворота |
| Ограничитель грузоподъемности |
| Эксплуатация в условиях химически-агрессивной среды |
| Сейсмоустойчивость |
| Частотное регулирование скорости механизма подъема |
| Частотное регулирование скорости механизма передвижения |
| Две скорости подъема, передвижения |
| Защитный экран для работы с расплавленным металлом |
| Пожаробезопасное исполнение |
| Напряжение силовой цепи 220В |
| Две скорости на механизме подъема |
| Высота подъема свыше 32 м. |
| Пускорегулирующая аппаратура французской компании «Шнайдер-Электрик» |
Таль электрическая ТЭ 320 грузоподъёмностью 3,2 тонны с малым строительным подходом
| Технические характеристики | |
|---|---|
| Группа режима работы по ГОСТ 25835 (ИСО 4301) | 3М (М5) |
| Монорельсовый путь ГОСТ 19425-74 | 30М; 36М; 45М |
| Скорость передвижения, м/мин (м/с) | 32 (0,53), 20 (0,33) |
| Скорость подъёма, м/мин (м/с) | 9,6 (0,16) |
| Обозначение тали | Высота подъёма, м | Размеры тали, мм | Установ- ленная мощность, кВт |
Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг | ||
|---|---|---|---|---|---|---|---|---|
| L | L1 | H | ||||||
|
ТЭ 320-611 |
3 |
795 |
425 |
1145 |
5,0+0,37 |
1,5 |
16 |
434 |
|
ТЭ 320-621 |
6 |
945 |
490 |
460 |
||||
| По заказу таль может быть изготовлена с дополнительными опциями: |
|---|
| Пониженное напряжение в цепи управления |
| Устройством плавного пуска и торможения на механизме передвижения |
| Температура окружающей среды -40°С… +40°С |
| Радиоуправление |
| Для путей с радиусом поворота |
| Ограничитель грузоподъемности |
| Эксплуатация в условиях химически-агрессивной среды |
| Сейсмоустойчивость |
| Частотное регулирование скорости механизма подъема |
| Частотное регулирование скорости механизма передвижения |
| Две скорости подъема, передвижения |
| Защитный экран для работы с расплавленным металлом |
| Пожаробезопасное исполнение |
| Напряжение силовой цепи 220В |
| Две скорости на механизме подъема |
| Высота подъема свыше 32 м. |
| Пускорегулирующая аппаратура французской компании «Шнайдер-Электрик» |
