Пневмоталь Atlas Colpco

Пневматические тали и тележки Atlas Copco задают отраслевой стандарт скорости и точности работы — даже в условиях ограниченного доступа, а зачастую и при работе в агрессивных промышленных средах. Компактные и легкие, они удобны в управлении, выдерживают самые интенсивные условия эксплуатации, высоко надежны и рассчитаны на максимальную грузоподъемность.

Взрывобезопасность. Рекомендуются данные пневматические тали и тележки для работы в опасных средах, где искры или высокие наружные температуры могут вызвать возгорание взрывчатых газов, пара или пыли. Все устройства имеют сертификат взрывобезопасности согласно строгим стандартам ЕС, в соответствии с Директивой EU ATEX.
Доступны в 6 типоразмерах, грузоподъемностью 250-5000 кг. Все типы талей сертифицированы до уровня Ex II 2G T5 II B D 100°C.

Плавное управление и точность позиционирования. Предотвращают проседание груза и гарантируют плавный подъем. Запатентованный механизм дискового тормоза Atlas Copco обеспечивает плавное регулирование скорости и отличные параметры управления, гарантируя плавный пуск. Дистанционное управление. Выберите удобный Вам тип управления: регулировочная цепь, пульт управления или высокоточный регулировочный рычаг, с которым удобно работать на близкой дистанции от груза. Кнопочные пульты управления поставляются с 2-мя кнопками (таль или тележка) или 4-мя кнопками (таль и тележка).

Технические параметры тележки

Модель	Макс. грузо- подъемность, кг	Макс. скорость при полной нагрузке, м/мин	Расход воздуха, л/с	Ширина балки, мм	R скругления, мин., мм	Масса, кг	Артикул
Ручные
TLT 1000 H N	1000	–	–	50-160	1250	9.4	8451 1520 06
TLT 1000 H W	1000	–	–	161-280	1250	10.7	8451 1520 63
TLT 3000 H N	3000	–	–	74-180	2200	31.5	8451 1520 55
TLT 3000 H W	3000	–	–	181-300	2200	34	8451 1520 89
Приводные
TLT 1000 M N¹	1000	14	4	50-160	1250	11	8451 1520 14
TLT 1000 M W¹	1000	14	4	161-280	1250	12,3	8451 1520 71
TLT 3000 M N²	3000	17,8	42	74-180	2200	48	8451 1520 30
TLT 3000 M W²	3000	17,8	42	181-300	2200	51,5	8451 1520 97
TLT 5000 M²	5000	16,2	42	181-300	2500	74	8451 1520 48

Технические параметры указаны для рабочего давления 6 бар.Приводные тележки имеют соединение 1/2” BSP.Шланг 12,5 мм рекомендован для модели 1000M,20 мм — для моделей 3000 и 5000.

¹) Подвесной пульт управления (опция).
²) Включая рукоятку цепи управления (опция).

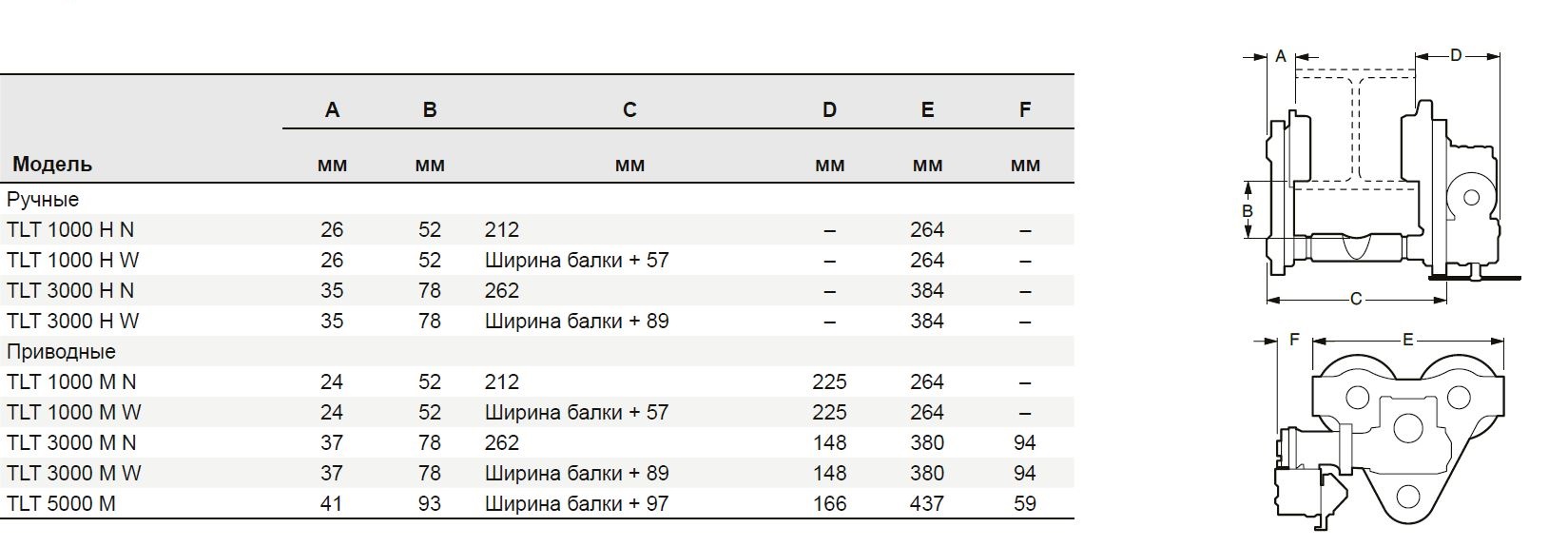

Габаритные размеры тележки

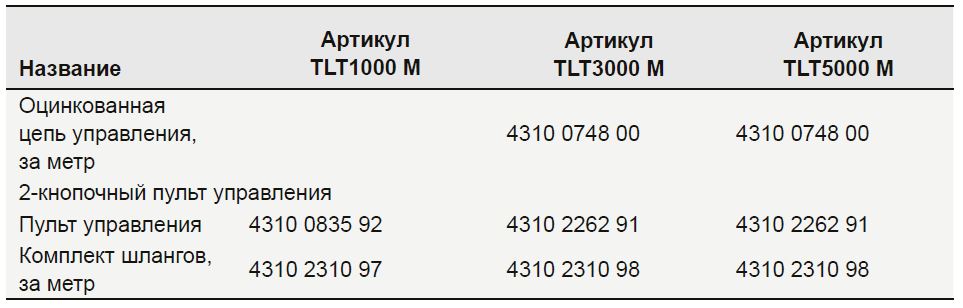

Дополнительные аксессуары тележки

Технические параметры моделей LLA250/LLA500LLA500

Модель	Грузо- подъем- ность, кг	Скорость подъема при полной нагрузке, м/мин	Коли- чество ветвей цепи	Масса. без цепи, кг	Масса цепи, кг/м	Длина цепи, м	Зву- ковое дав- ление	Расход возду- ха, л/с	Диаметр шланга, мм	Резьба фи- тинга шланга BSP	Артикул
Без смазки
LLA 250L EX	250	18.6	1	12,7	0,9	Высота подъема + 0.5	84	37	12,5	1/2	8451 1550 17
LLA 500L EX	500	12.6	1	12,7	0,9	Высота подъема + 0.5	83	38	12,5	1/2	8451 1550 25

Технические параметры указаны для рабочего давления 6 бар.
ПРИМЕЧАНИЕ: грузовую цепь и цепь управления необходимо заказывать отдельно.

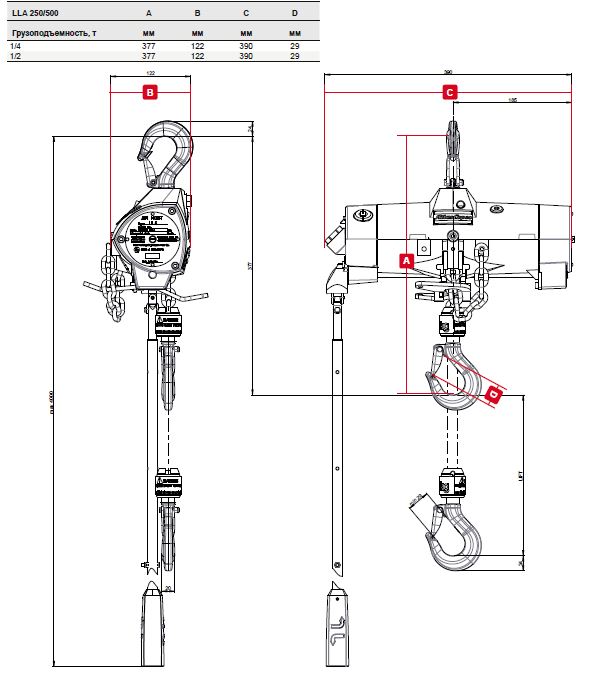

Габаритные размеры моделей LLA250/500

Технические параметры моделей LLA980/LLA1000

Модель	Грузо- подъем- ность, кг	Скорость подъема при полной нагрузке, м/мин	Коли- чество ветвей цепи	Масса. без цепи, кг	Масса цепи, кг/м	Длина цепи, м	Зву- ковое дав- ление	Расход возду- ха, л/с	Диаметр шланга, мм	Резьба фи- тинга шланга BSP	Артикул
Без смазки
LLA 980L EX¹	980	6,3	2	14,5	0,9	2 x Высота подъема + 0.5	83	38	12,,5	1/2	8451 1560 15
LLA 1000L U EX¹	1000	6,3	2	14,5	0,9	2 x Высота подъема + 0.5	83	38	12,5	1/2	8451 1550 66
LLA 1000L EX	1000	6,3	2	15,0	0,9	2 x Высота подъема + 0.5	83	38	12,5	1/2	8451 1550 32

Технические параметры указаны для рабочего давления 6 бар.
¹) В странах Евросоюза не использовать без устройства защиты от перегруза.

ПРИМЕЧАНИЕ: грузовую цепь и цепь управления необходимо
заказывать отдельно.

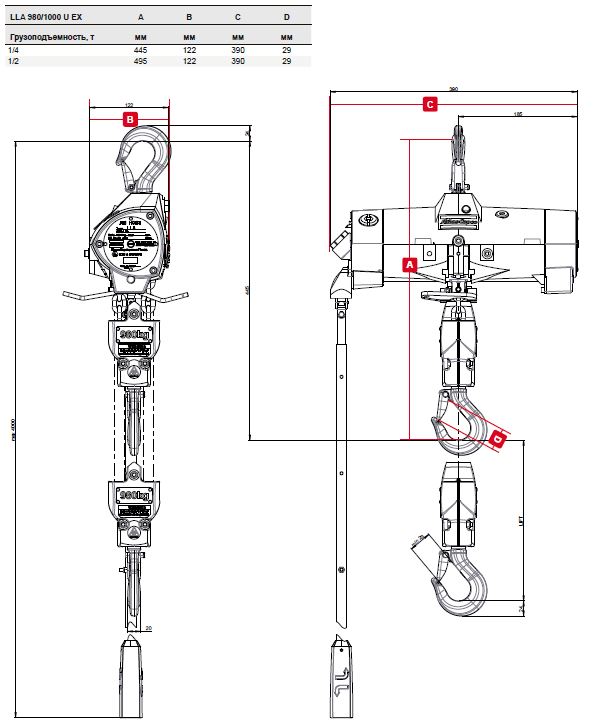

Габаритные размеры моделей LLA980/1000

Технические параметры модели LLA2500

Модель	Грузо- подъем- ность, кг	Скорость подъема при полной нагрузке, м/мин	Коли- чество ветвей цепи	Масса. без цепи, кг	Масса цепи, кг/м	Длина цепи, м	Зву- ковое дав- ление	Расход возду- ха, л/с	Диаметр шланга, мм	Резьба фи- тинга шланга BSP	Артикул
Без смазки
LLA 2500L EX	2500	3,2	1	42,5	2,9	Высота подъема + 0.6	79	40	12,5	1/2	8451 1550 41

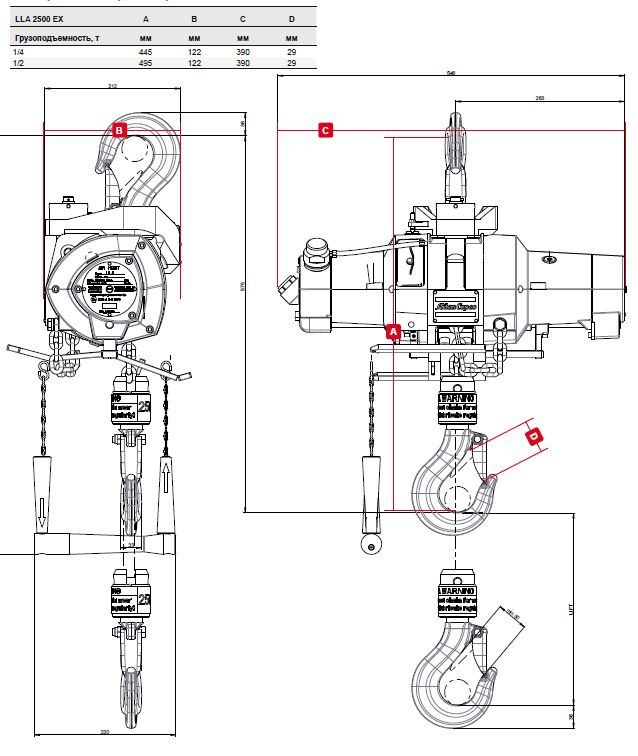

Габаритные размеры модели LLA2500

Технические параметры модели LLA5000/LLA5000

Модель	Грузо- подъем- ность, кг	Скорость подъема при полной нагрузке, м/мин	Коли- чество ветвей цепи	Масса. без цепи, кг	Масса цепи, кг/м	Длина цепи, м	Зву- ковое дав- ление	Расход возду- ха, л/с	Диаметр шланга, мм	Резьба фи- тинга шланга BSP	Артикул
Без смазки
LLA 5000L EX	5000	1,6	2	65,5	2,9	Высота подъема + 0.9	79	40	12,5	1/2	8451 1550 58

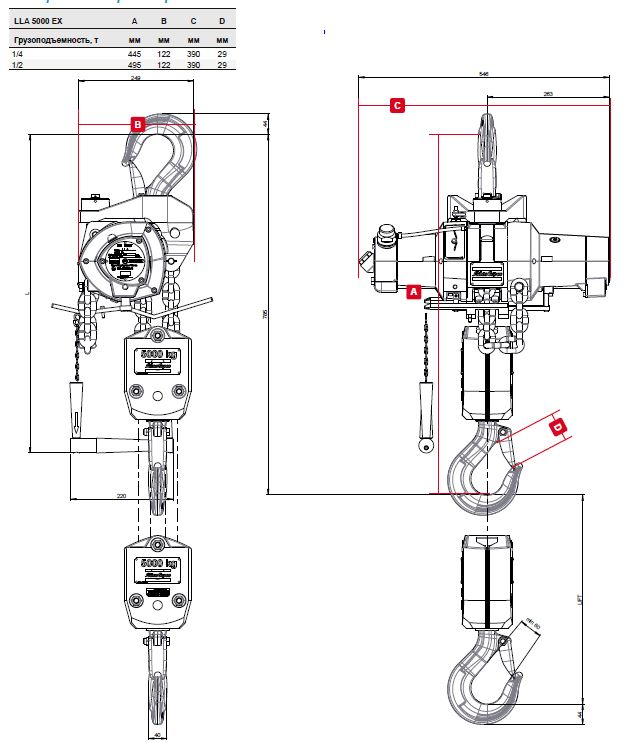

Габаритные размеры модели LLA5000
