Пневмодвигатели с редуктором/пневмоприводы MRV
Планетарный редуктор – механизм, позволяющий увеличить и уменьшить угловую скорость выходного вала в соответствующим изменением крутящего момента, входящий пневматический тормоз блокирует вращение вала привода в случае обрыва или отключения питающей пневмосети.
Пневмодвигатели (пневмомоторы) с редуктором находят широкое применение в подъемно-транспортном, металлургическом, химическом машиностроении, судостроении.

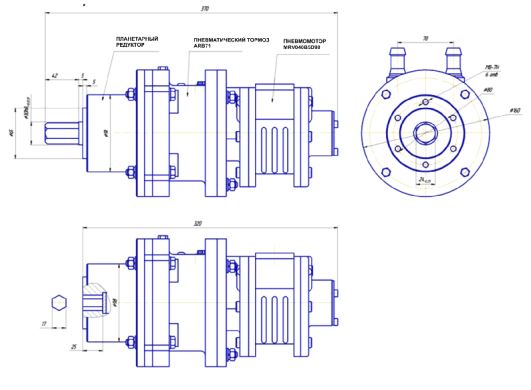

- Пневмомотор (пневмодвигатель) с редуктором ДП2,7-700
мощность 2,7 Квт, максимальный крутящийся момент – 50Нм,
комплектность: пневмодвигатель MRV040B5D90, планетарный редуктор
Технические характеристики:
Максимальный крутящий момент 50 Нм, не менее
Частота вращения на холостом ходу 800 об/мин, не менее
Частота вращения на максимальной мощности, 465 об/мин, не менее
Мощность,2,7 кВт
Расход сжатого воздуха на холостом ходу 3,4 куб.м/мин, не более
Максимальное давление питающей пневмосети, 0,7МПа
Минимальное давление питающей пневмосети, 0,4 МПа
Минимальный внутренний диаметр воздухопроводящего рукава, 19 мм
Габаритные размеры, длина 370мм
Масса 22,7 кг
Присоединительная резьба воздухоподводящих шлангов в пневмодвигатель К1/2”
Присоединительная резьба воздухоподводящего шланга в пневматический тормоз ARB71 К1/8”

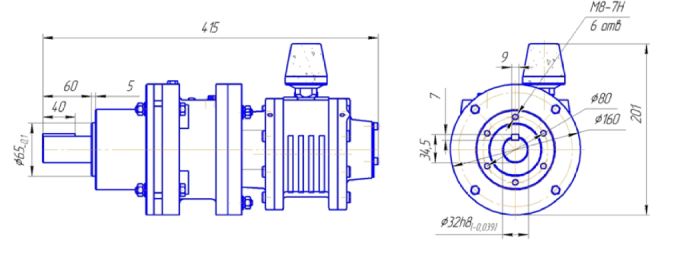

- Пневмомотор(пневмодвигатель) с редуктором ДП3,6-800
мощность 3,6 Квт, максимальный крутящийся момент – 87Нм
комплектность: пневмодвигатель MRV050B, планетарный редуктор
Технические характеристики:
Максимальный крутящий момент 87 Нм
Частота вращения на холостом ходу 820 об/мин
Частота вращения на максимальной мощности, 390 об/мин
Мощность 3,6 кВт
Расход сжатого воздуха на холостом ходу 4,3 куб.м/мин
Максимальное давление питающей пневмосети 0,7МПа
Минимальное давление в сети необходимое для растормаживания тормоза, 0,4 МПа
Минимальный внутренний диаметр воздухопроводящего рукава, 19 мм
Габаритные размеры 415х201хФ160
Масса 27,2 кг
Присоединительная резьба воздухоподводящих шлангов в пневмодвигатель с переходником К3/4”
Присоединительная резьба воздухоподводящего шланга в пневматический тормоз ARB71 К1/8”
Температурный диапазон работы от 0° до +50°С
Взрыво-пожаробезопастность: соответствует ATEX II 2GD c IIB 95°C X

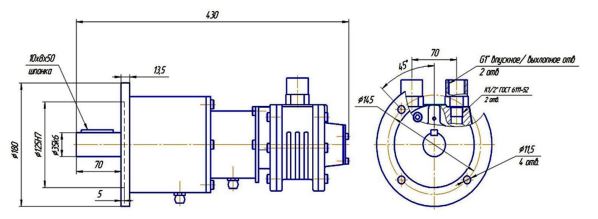

- Мотор редуктор пневматический ДП2,7-130MRV
мощность 2,7Квт, максимальный крутящийся момент – 580Нм
комплектность: пневмодвигатель MRV040B5D71, планетарный редуктор
Технические характеристики:
Максимальный крутящий (опрокидывающий) момент 580Нм
Крутящий момент на 75 об/мин 375Нм,
Крутящий момент на 60 об/мин (крутящий момент при максимальной мощности) 410Нм
Пусковой крутящий момент 550Нм,
Частота вращения на холостом ходу 130 об/мин
Частота вращения на максимальной мощности 60 об/мин
Мощность 2,7 кВт
Расход сжатого воздуха на холостом ходу 3,4 куб.м/мин
Максимальное давление питающей пневмосети, 0,7 МПа
Минимальный внутренний диаметр воздухопроводящего рукава 19 мм
Габаритные размеры Ф180 х 430 мм
Масса 22 кг
Присоединительная резьба воздухоподводящих шлангов в пневмодвигатель/ с
переходником К1/2”/G1”
Температурный диапазон работы от -40° до +50°С
Наличие реверса
Взрыво-пожаробезопастность: соответствует ATEX II 2GD c IIB 95°C X

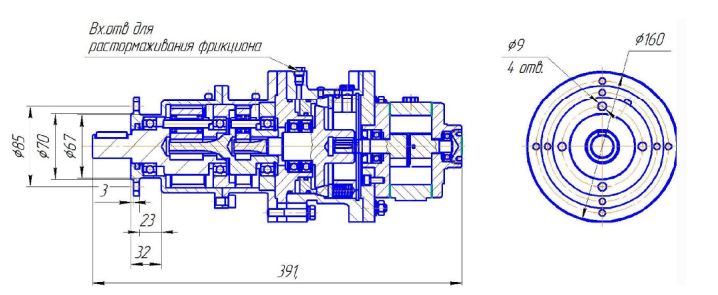

- Пневмомотор с редуктором ДП1,1-42
мощность 1,1 Квт, максимальный крутящийся момент – 240Нм
комплектность: пневмодвигатель MRV050B5D90, планетарный редуктор
Технические характеристики:
Крутящий момент при максимальной мощности 240Нм
Максимальный (опрокидывающий) крутящий момент 320Нм
Частота вращения на холостом ходу 80 об/мин
Частота вращения на максимальной мощности, 42 об/мин
Мощность 1,1 кВт
Расход сжатого воздуха на холостом ходу 1, куб.м/мин
Максимальное давление питающей пневмосети 0,7МПа
Минимальное давление в сети необходимое для растормаживания тормоза, 0,4 МПа
Минимальный внутренний диаметр воздухопроводящего рукава, 12,7 мм
Габаритные размеры 391 Х Ф160
Масса 22,1 кг
Присоединительная резьба воздухоподводящих шлангов в пневмодвигатель с
переходником К1/4”
Присоединительная резьба воздухоподводящего шланга в пневматический тормоз ARB71
К1/8
