Цилиндры бесштоковые серии 50

Двухстороннего действия, магнитные диаметр 16, 25, 32, 40, 50, 63 и 80.

Бесштоковые цилиндры Серии 50 поставляются с 7 различными диаметрами для того, чтобы обеспечить наибольшее количество возможных применений. На поршне цилиндра установлен постоянный магнит, обеспечивающий срабатывание магнитных датчиков, закрепляемых в специальных канавках на боковой поверхности цилиндра.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения с помощью винтов, расположенных в крышках.

Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов.

Цилиндры пневматические бесштоковые Серии 50 доступны в 7 различных диаметрах. На поршне цилиндра установлен постоянный магнит, что позволяет определить положение каретки, используя магнитные датчики положения, которые устанавливаются в канавки на боковой поверхности корпуса цилиндра.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения при помощи винтов, расположенных в крышках.

Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов.
ПРИМЕЧАНИЕ: Запрещается проведение сварочных работ на оборудовании с установленным цилиндром Серии 50.
* Дополнительно необходимо заказывать заглушки.

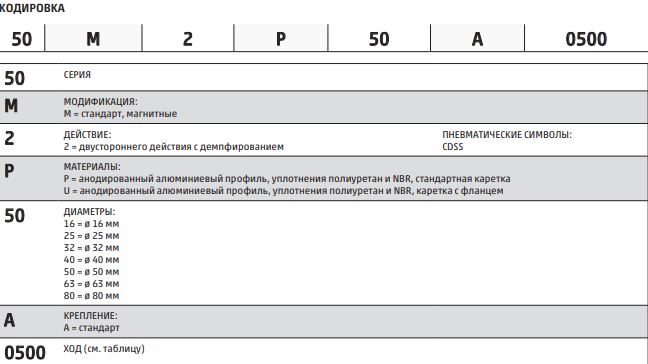

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

» Четыре отверстия подачи воздуха в каждой крышке*
» Магнитный индикатор положения цилиндра
» Возможно исполнение с подачей воздуха в обе полости через одну крышку (только по заказу)
Конструкция бесштоковый с внутренней кареткой
Действие двустороннего действия
Материалы крышки, поршень и гильза – алюминий
уплотнения – полиуретан и NBR
Крепление лапы, опоры, плавающая скоба
Ход (мин. – макс.) для всех диаметров 100 ÷ 4000 мм
Рабочая температура 0°C ÷ 50°C (при сухом воздухе -10°C)
Рабочее давление 1 ÷ 8 бар
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

Принадлежности: Лапы мод. B-50, Опоры мод. BH-50, Плавающая скоба мод. CF-50,
