Цилиндры с открытыми шпильками. серии 40

Одно- и двустороннего действия, магнитные.
Диаметр 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 и 400мм
По заказу с регулятором скорости для цилиндров диаметром до 100 мм.

Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток. Длина хода стандартных цилиндров серии 40 – до 1000 мм.

» Соответствуют стандартам ISO 15552, DIN/ISO 6431 / VDMA24562 (кроме Ø400 мм)
» Регулируемая скорость торможения
» Широкий выбор исполненный материалов штока
» Новый типоразмер Ø400 мм

Цилиндры пневматические Серии 40 (кроме Ø400 мм) соответствуют стандарту DIN/ISO 6431. На поршне этих цилиндров установлены постоянные магниты.
Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток.
» Соответствуют стандартам ISO 15552, DIN/ISO 6431 / VDMA 24562 (кроме Ø400 мм)
» Регулируемая скорость торможения
» Широкий выбор исполненный материалов штока
» Новый типоразмер Ø400 мм
Конструкция стяжные шпильки
Действие одностороннего действия с пружинным возвратом; двустороннего действия
Материалы стандартное исполнение:
шток – нержавеющая сталь AISI 420В (Ø50 ÷ Ø320 мм);
шток – хромированная сталь 45 (Ø400 мм);
крышки – алюминий;
гильза – анодированный алюминий (Ø50 ÷ Ø320 мм);
гильза – сталь (Ø400 мм);
уплотнения – NBR

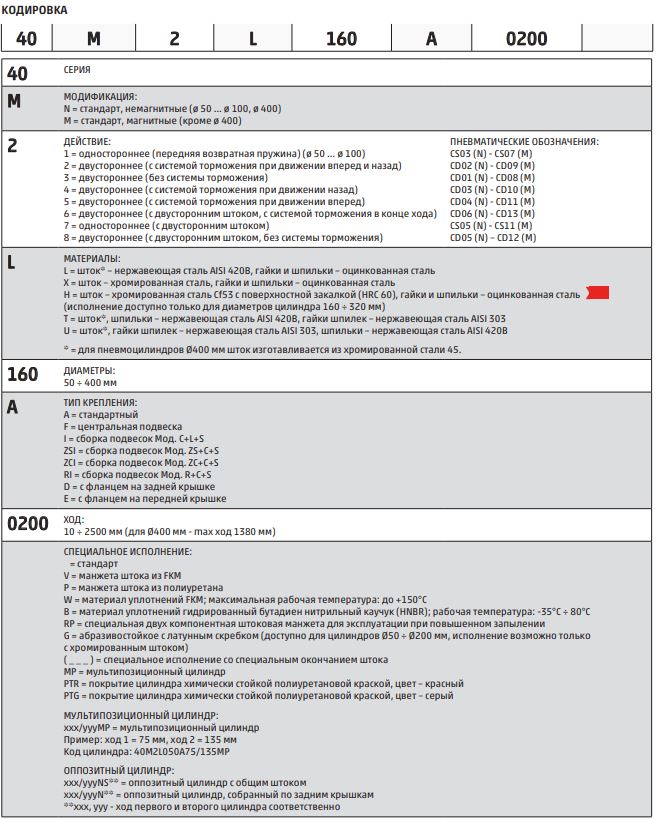

специальные исполнения: см. кодировку
Крепление по резьбовым отверстиям шпилек, фланец передний / задний, лапы,
центральная, передняя и задняя подвески, шарниры
Стандартный ход 10 ÷ 2500 мм (для Ø400 мм – max ход 1380 мм)
Установка в любом положении
Рабочая температура стандартное исполнение: 0°C ÷ 80°C (при сухом воздухе -20°C)
специальные исполнения: см. кодировку
Рабочее давление 1 ÷ 10 бар
Усилие на штоке см. таблицу “Усилия на штоке пневмоцилиндров” в приложении
Потребление воздуха см. “Таблицы потребления воздуха цилиндрами”
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]

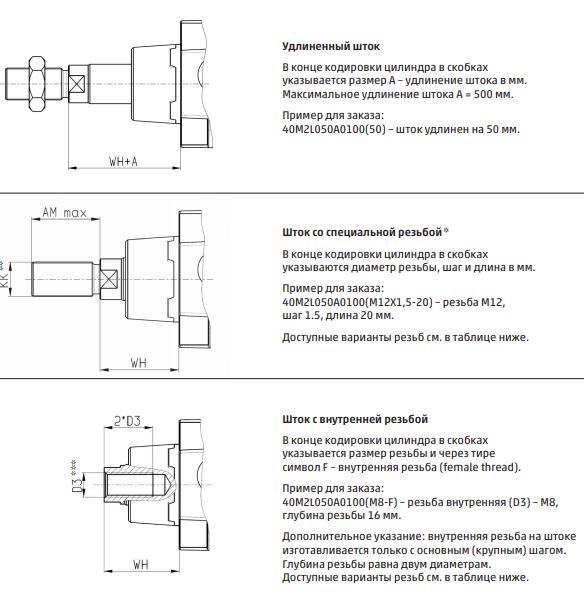

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 40 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

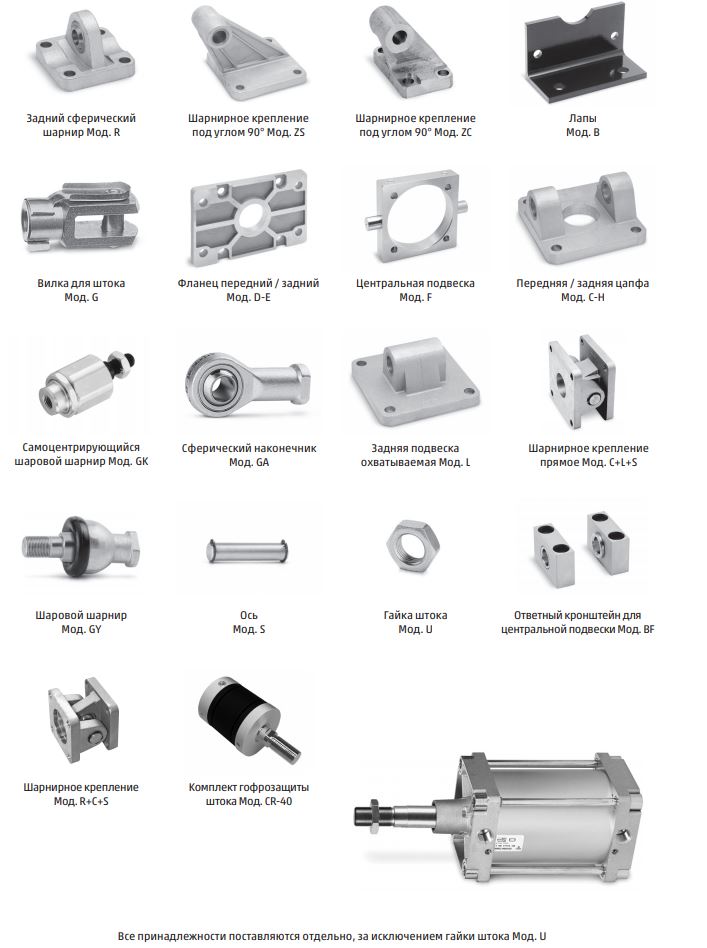

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИИ 40
