Цилиндры из алюминиевого профиля. серии 41

Двустороннего действия, магнитные, с системой торможения в конце хода ø 160, 200 мм

Цилиндры пневматические Серии 41 с диаметрами 160 и 200 мм соответствуют стандарту DIN/ISO 6431. Гильза из алюминиевого профиля улучшает внешний вид цилиндра, позволяет защитить шпильки, которые располагаются внутри гильзы.

Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами торможения в конце хода с
регулировкой интенсивности. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра имеется направляющая бронзовая втулка. Длина хода стандартных цилиндров Серии 41 до 2700 мм.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Стандарт DIN/ISO 6431 и VDMA 24562
» Шток – катанная нержавеющая сталь
» Регулируемая скорость торможения
Конструкция профиль со шпильками внутри
Действие двустороннего действия
Материалы крышки и поршень – алюминий, шток – нержавеющая сталь AISI 420B,
гайка штока – оцинкованная сталь, гильза – анодированный алюминиевый профиль,
шпильки и гайки шпилек – оцинкованная сталь, уплотнения – NBR
Крепление резьбовые отверстия шпилек, передний / задний фланец, лапы,
центральная / передняя / задняя подвески, шарниры, цапфа
Стандартный ход 10 ÷ 2700 мм (с кратностью в 1 мм)
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление 1 ÷ 10 бар
Скорость (без нагрузки) 10 ÷ 500 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

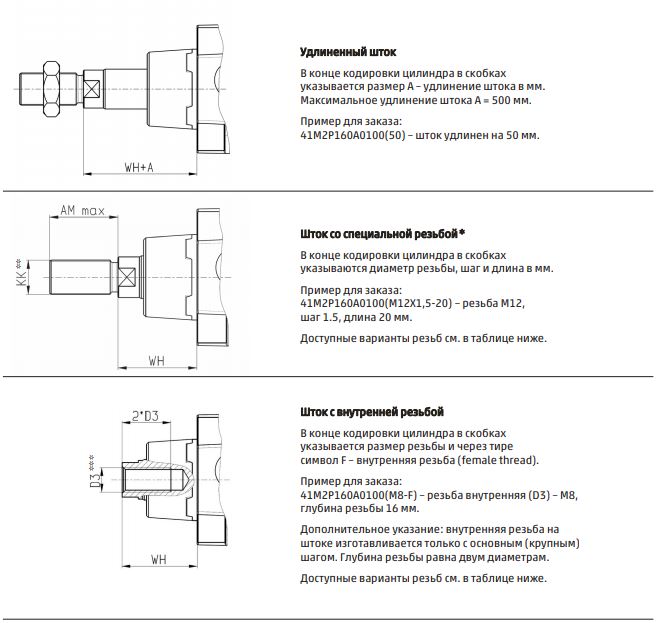

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 41 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

* = В состав цилиндров со специальной резьбой гайки не входят .
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба

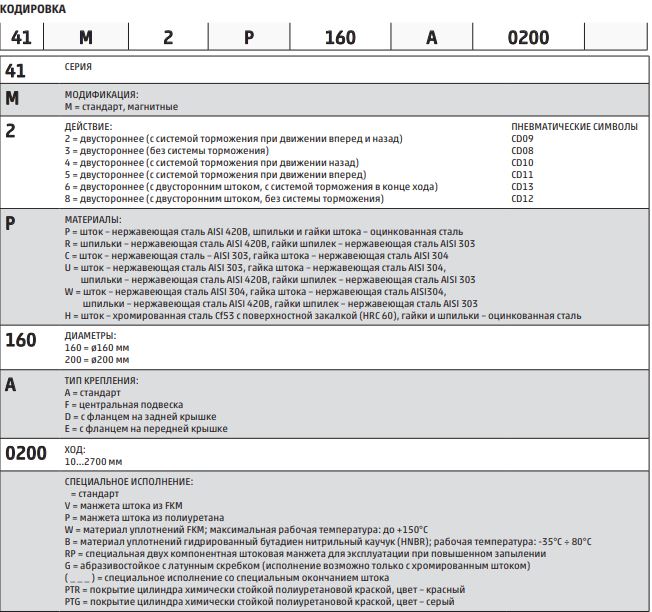

Пример для заказа: 41M2P160A0100(50M8-F) – размер WH удлинен на 50 мм и резьба внутренняя (D3) – М8.
Пример для заказа: 41M2P160A0100(50M12X1,5-20) – размер WH удлинен на 50 мм и резьба (KK) – М12, шаг 1.5, длина 20 мм.

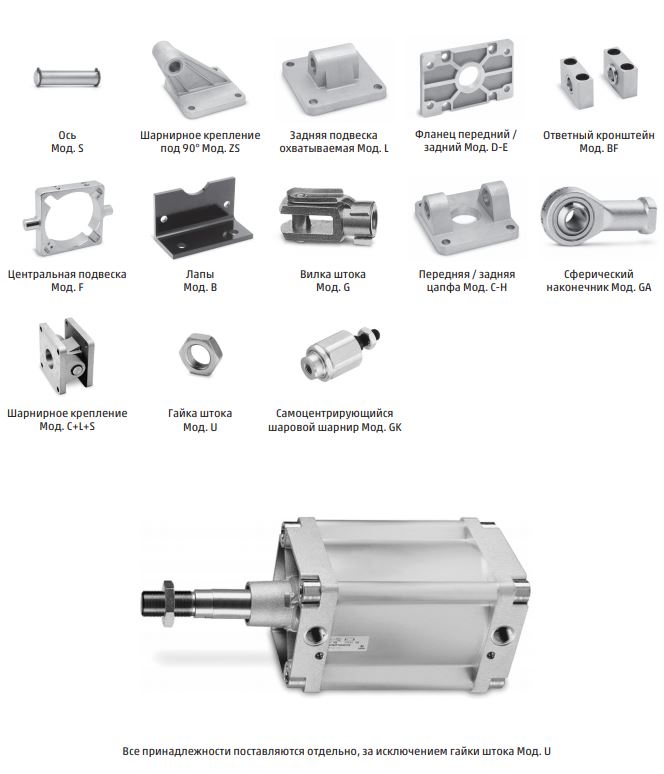

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИИ 41
