Цилиндры из алюминиевого профиля. серии 47

Двустороннего действия, магнитные, с демпфированием. Применение нового профиля с двумя пазами под установку магнитных датчиков позволило улучшить дизайн и снизить стоимость цилиндров серии 47. Длина хода стандартных цилиндров до 2700 мм.

Двустороннего действия, магнитные, с системой торможения в конце хода ø 50, 63, 80, 100 мм

В период 2020-2021 гг. серия 47 снимается с производства. В новые разработки не включать. Аналог – серия 63MP

» Стандарт ISO 15552 (DIN/ISO 6431/VDMA 24562)
» Шток – нержавеющая сталь

Применение нового профиля с двумя пазами под установку магнитных датчиков позволило улучшить дизайн и снизить стоимость цилиндров Серии 47.

Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры пневматические этой серии
оснащены устройствами торможения в конце хода с регулировкой интенсивности. Длина хода стандартных цилиндров Серии 47 до 2700 мм.

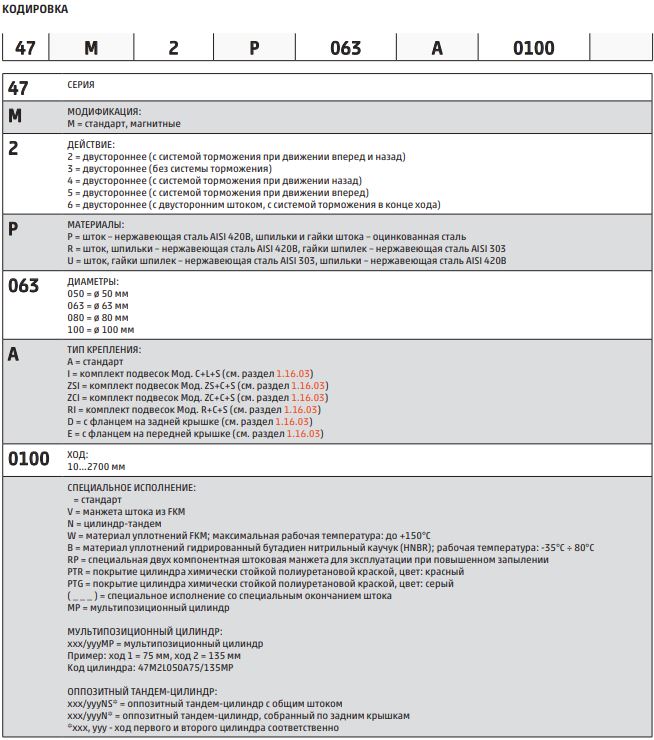

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Конструкция профиль со шпильками внутри
Действие двустороннего действия
Материал алюминиевые крышки, уплотнения NBR, остальные части – см. кодировочную таблицу
Крепление по резьбовым отверстиям шпилек, с помощью передних и задних фланцев, лап, передней и задней
подвески, шарниров, цапф
Стандартный ход 10 ÷ 2700 мм
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -10°C)
Специальное исполнение см. кодировочную таблицу
Рабочее давление 1 ÷ 10 бар
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Датчики возможна установка только датчиков Серии CSH, в связи с отсутствием пазов на крышках

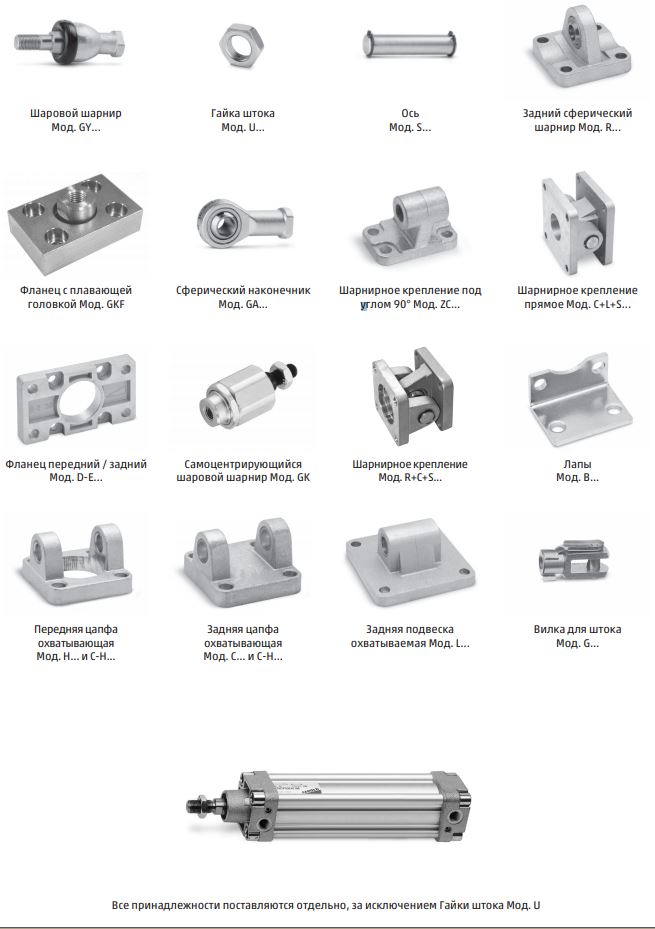

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИЯ 47

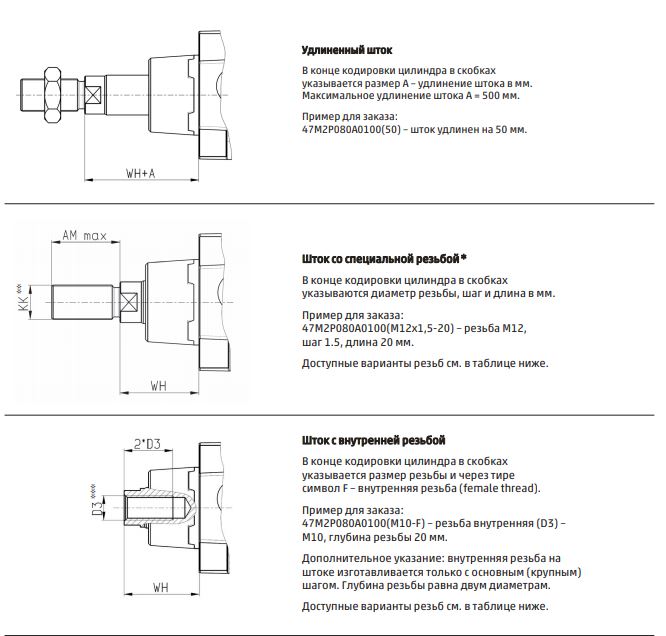

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 47 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

* = В состав цилиндров со специальной резьбой гайки не входят .
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 47M2P080A0100(50M10-F) – размер WH удлинен на 50 мм и резьба внутренняя (D3) – М10.
Пример для заказа: 47M2P080A0100(50М12х1,5-20) – размер WH удлинен на 50 мм и резьба (KK) – М12, шаг 1.5, длина 20 мм.
