Цилиндры с открытыми шпильками. серии 60

Одностороннего действия, магнитные и немагнитные, без демпфирования.
Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431)
Диаметр 32, 40, 50, 63, 80, 100, 125 с демпфированием.

На поршне этих цилиндров могут быть установлены постоянные магниты.
Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, эти цилиндры могут быть оборудованы механическим демпфированием для обеспечения безударной установки.

Одно- и двустороннего действия, магнитные, с системой торможения в конце хода. ø 32, 40, 50, 63, 80, 100, 125 мм
Длина хода – до 1000 мм.

В период 2020-2021 гг. серия 60 снимается с производства.
В новые разработки не включать.
Аналог – серия 63MT

Цилиндры пневматические Серии 60 разработаны в соответствии со стандартом ISO15552.
На поршне этих цилиндров установлены постоянные магниты. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности.
Кроме того, эти цилиндры могут быть оборудованы механическими средствами демпфированием для обеспечения безударной остановки.
Длина хода стандартных цилиндров до 2700 мм.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

» Стандарт ISO 15552 (DIN/ISO 6431/VDMA 24562)
» Шток – нержавеющая сталь
ИСПОЛНЕНИЕ С НИЗКИМ ТРЕНИЕМ:
» Трение снижено на 40%
» Снижение эффекта прерывистого движения
» Минимальное рабочее давление от 0,1 бар
НИЗКОТЕМПЕРАТУРНОЕ ИСПОЛНЕНИЕ:
» Версии для -40°C и для -50°C
АБРАЗИВОСТОЙКОЕ ИСПОЛНЕНИЕ “G”:
» Высокая устойчивость штока к загрязнениям (цемент, смола, деревянная стружка и др.)
Конструкция стяжные шпильки
Действие одностороннего действия с пружинным возвратом; двустороннего действия; тандем, с низким трением (только двустороннего)
Материалы стандарт: крышки и поршень – алюминий; шток – нержавеющая сталь AISI 420B; гильза – анодированный алюминий; гайки, шпильки – оцинкованная сталь; манжеты – PU; с низким трением: стандартные материалы с NBR манжетами поршня и штока
(манжета поршня FKM – по запросу); низкотемпературный: стандартные материалы, шток – нержавеющая сталь AISI 420B покрытие хромом,
скребок – латунь; гайки – нержавеющая сталь AISI 303, шпильки – нержавеющая сталь AISI 420B,
манжеты поршня, штока – PU
Крепление по резьбовым отверстиям шпилек, передний / задний фланец, лапы, центральная / передняя / задняя подвески, шарниры
Стандартный ход 10 ÷ 2700 мм (с кратностью 1 мм)
Рабочая температура
стандартный / с низким трением: 0°C ÷ 80°C (при сухом воздухе -20°C)
низкотемпературный (версия для -40°C): -40°C÷ 60°C (при сухом воздухе -40°C)
низкотемпературный (версия для -50°C): -50°C÷ 60°C (при сухом воздухе -50°C)
Рабочее давление 1 ÷ 10 бар (стандартный / низкотемпературный); 0,1 ÷ 10 бар (с низким трением)
Скорость (без нагрузки)
10 ÷ 1000 мм/с (стандартный / низкотемпературный);
5 ÷ 1000 мм/с (с низким трением)
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

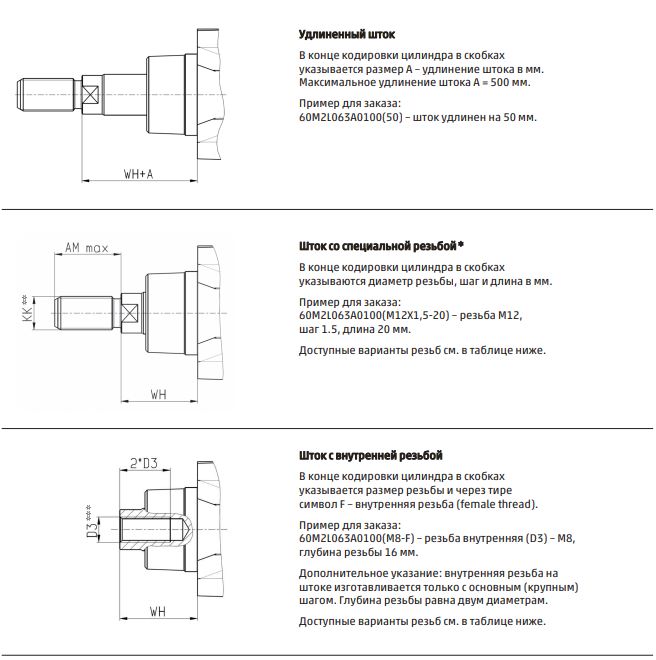

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 60 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

* = В состав цилиндров со специальной резьбой гайки не входят.
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 60M2L063A0100(50M8-F) – размер WH удлинен на 50 мм и резьба внутренняя (D3) – М8.
Пример для заказа: 60M2L063A0100(50M12X1,5-20) – размер WH удлинен на 50 мм и резьба (KK) – М12, шаг 1.5, длина 20 мм.

Цилиндры с открытыми шпильками. серии 60

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 60 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

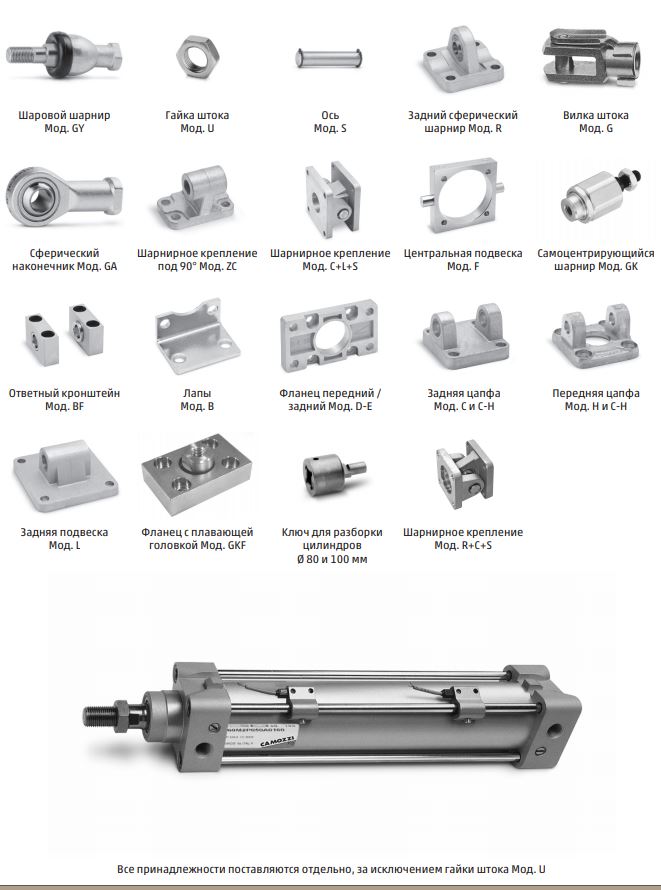

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИИ 60
