Цилиндры из алюминиевого профиля. серии 62

Двустороннего действия, магнитные, с системой торможения в конце хода ø 32, 40, 50, 63, 80, 100 мм

В период 2020-2021 гг. серия 62 снимается с производства.
В новые разработки не включать.
Аналог – серия 63MP

» Стандарт ISO 15552 (DIN/ISO 6431/VDMA 24562)
» Шток – нержавеющая сталь
» Простой дизайн

Цилиндры пневматические Серии 62 разработаны в соответствии со стандартом ISO 15552.
На поршне этих цилиндров могут быть установлены постоянные магниты. Положение поршня определяется магнитными датчиками положения, устанавливаемыми в
пазы на корпусе цилиндра.

Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности. Кроме того, эти цилиндры могут быть оборудованы механическими средствами демпфирования для обеспечения безударной остановки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

» Стандарт ISO 15552 (DIN/ISO 6431/VDMA 24562)
» Шток – нержавеющая сталь
» Простой дизайн
Конструкция стяжные шпильки внутри профиля
Действие двустороннего действия
Материалы крышки – алюминий,
поршень – технополимер,
шток – катанная нержавеющая сталь AISI 420B,
гайка штока, шпильки и гайки шпилек – оцинкованная сталь,
гильза – алюминиевый профиль,
уплотнения штока и поршня – NBR,
демпферные манжеты – PU (для Ø 80-100 мм: уплотнения поршня PU)
Крепление по резьбовым отверстиям шпилек, с помощью передних и задних фланцев, лап,
центральной, передней и задней подвески, шарниров, цапф
Ход (мин. – макс.) 10 ÷ 2500 мм
Рабочая температура 0°C ÷ 80°C (сухой воздух -10°C)
Специальное исполнение

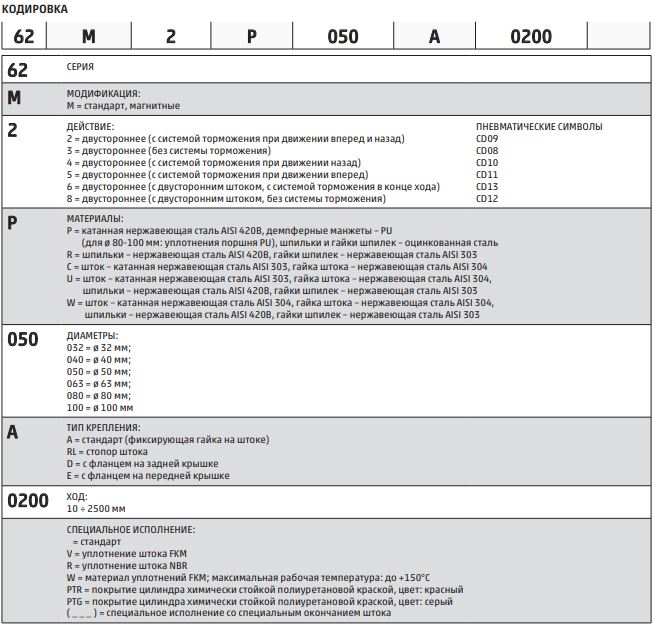

см. “КОДИРОВКУ”
Рабочее давление 1 ÷ 10 бар
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Магнитный датчик CSH

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИИ 62
