Цилиндры с обратной связью по положению. серии 6PF
Двустороннего действия с пониженным коэффициентом трения, магнитный, ø 50, 63, 80, 100, 125 мм
» Соответствует стандарту ISO 15552, а так же DIN/ISO 6431 – VDMA 24562 стандарта
» Хромированный шток
» Класс защиты IP67
» Минимальная скорость движения 5 мм/сек
» Минимальное давление страгивания < 0,1 бар
» G вариант для запыленных применений (цемент, резина, грязь, отходы древесины, прочее…)
Пневматические цилиндры Серии 6PF оборудованы потенциометром, дающим обратную связь по положению, интегрированным в шток.
Данный тип цилиндра позволяет отслеживать положения поршня цилиндра по всей длине хода, путем измерения изменения сопротивления в потенциометре. На поршне цилиндра установлен магнит, который позволяет использовать магнитные датчики положения. Для снижения коэффициента трения используются динамические манжеты.
Благодаря электрическому разъему с наружной резьбой M12, который расположен на задней крышке цилиндра, данный цилиндр имеет класс защиты IP67. Серия 6PF
соответствует стандарту ISO 15552 и может быть использована со всеми стандартными аксессуарами. Цилиндры доступны с диаметрами поршня от 50мм до 125мм и ходом
от 50мм до 500мм с шагом в 50мм. Прочная конструкция, гибкость при монтаже и высокая технологичность делает серию 6PF применимой в качестве цилиндров пресса, дозатора, резки и систем измерения.

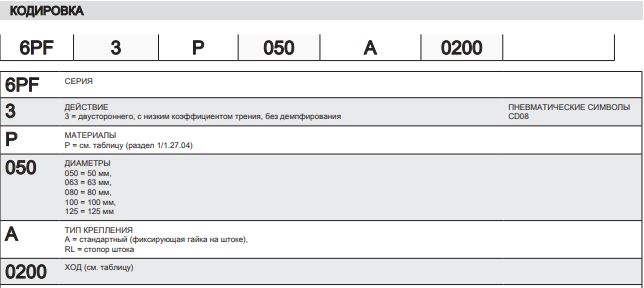

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция стяжные шпильки
Действие двустороннего действия без демпфирования, с пониженным коэффициентом трения
Материалы см. таблицу (раздел 1/1.27.04)
Крепления передние и задние фланцы, лапы, подвески для монтажа на задней крышке, центральные подвески, наконечники штока
Диаметры 50, 63, 80, 100, 125 мм
Ход 50 ÷ 500 мм (шаг 50 мм)
Рабочая температура 0°C ÷ 80°C (осушенный воздух -20°C)
Рабочее давление 0.1 ÷ 10 бар
Скорость 5 ÷ 1000 мм/с (без нагрузки)
Максимальное ускорение 10 м/с²
Рабочая среда фильтрованный воздух, без смазки, в случае, если в системе уже используется смазка (мы рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать
Линейность 0.1% от хода поршня
Повторяемость 0.03% от хода поршня
Разрешение не ограничено
Гистерезис < 0.5 мм
Вибростойкость EN 60068-2-6 уровень 3
Ударостойкость EN 60068-2-27 уровень 2
Электрические характеристики
Электрическое соединение 4-х контактный разъем с наружной резьбой M12
IP 67 (EN 60529)
Максимальное напряжение на входе 40 V (ход 50 мм)
60 V (ход от 100 до 500 мм)
Рекомендуемая токовая нагрузка < 0,1 μA
Электрическое сопротивление 5 kohm для хода от 50 до 300 мм
10 kohm для хода от 350 до 500 мм
Диапазон отклонения сопротивления +/- 20%
Максимальное рассеивание (40°C) 1 W для хода 50 мм
2 W для хода 100 мм
3 W для хода от 150 до 500 мм
Рекомендуемые датчики положения CST-332 (3-х проводной)
CST-362 (M8)
Рекомендуемые разъемы CS-LF04HB (4-х полюсная прямая розетка)
CS-LR04HB (4-х полюсная угловая розетка)
