Цилиндры со встроенными направляющими. серии QCT-QCB

» Монтаж магнитных датчиков с обеих сторон корпуса
» QCT: направляющие с подшипником скольжения
» QCB: направляющие с подшипником качения
» Короткий срок поставки покупателю цилиндров со стандартными длинами ходов

Пневмоцилиндры с направляющими серии QC являются общеизвестной и распространенной серией цилиндров, производимых Camozzi для широкого круга применения и зарекомендовавших себя как надежное и законченное решение в станкостроении, робототехнике и мехатронике.

Пневматические цилиндры QC представляют собой модули линейного перемещения для значительных радиальных нагрузок при монтаже сложных кинематических систем с исключительно малым люфтом и монтажом на них непосредственно исполнительных устройств. В пневмоцилиндрах QC предусмотрены монтажные отверстия для наиболее
распространенных способов крепления корпуса. Цилиндры выпускаются в 2-х вариантах: с самосмазывающимся подшипником скольжения из бронзы (Мод. QCT), с линейным шариковым подшипником (Мод. QCB). Мод. QCT обладает высокой нагрузочной способностью. Мод. QCB имеет низкое трение в опорах, минимальный зазор и плавность хода.

Основные характеристики:

Конструкция компактный с направляющими
QCT – направляющие с подшипником скольжения
QCB – направляющие с подшипником качения
Действие двустороннего действия
Материалы корпус – анодированный алюминий;
платформа – оцинкованная сталь;
шток – нержавеющая сталь AISI 420B;
направляющая QCT – нержавеющая сталь AISI 420B;
направляющая QCB – хромированная сталь Cf53 с поверхностной закалкой;
уплотнения – полиуретан
Крепление резьбовые и гладкие отверстия в корпусе цилиндра
Ход (мин. – макс.) 10 ÷ 200 мм; более 200 мм по запросу
Рабочая температура -20°C ÷ 80°C
Рабочее давление 1 ÷ 10 бар
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха
по стандарту ISO 8573-1:2010 [7:8:4].

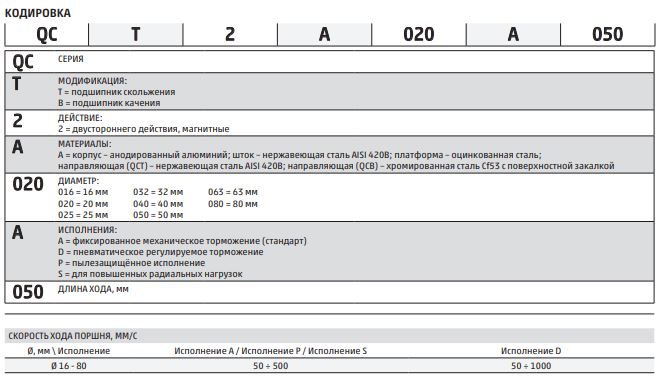

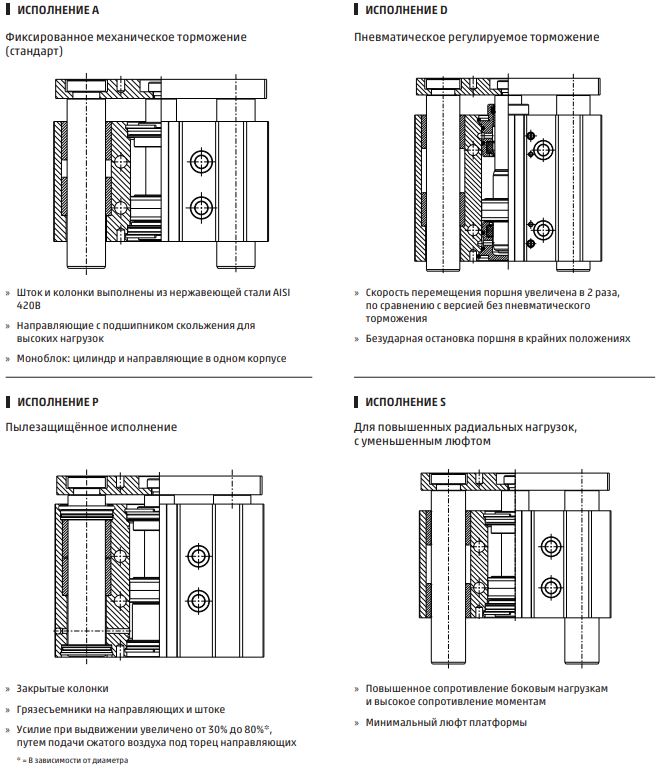

Цилиндры пневматические
со встроенными направляющими
Серия QCT, QCB
Двустороннего действия, магнитные
QCT: Ø16, 20, 25, 32, 40, 50, 63, 80 мм
QCB: Ø16, 20, 25, 32, 40, 50, 63 мм
