Магнитные датчики положения серии CST-CSV-CSH, CSB-CSC-CSD, CSG

Датчик герконовый
Датчик магниторезистивный
Датчик Холла

» Серии CST, CSV, CSH, CSG: разработаны для установки в канавках на корпусе цилиндра, со штекером M8 и без него
» Серия CSB: для захватов CGA, CGP
» Серия CSC: для захватов CGLN
» Серия CSD: для захватов CGSN, CGPT, CGPS, RPGB
» Серия CSG: сертифицирована ATEX и UL

Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.

Датчики доступны в двух исполнениях: с механическим (геркон) и электронным переключением (датчик Холла, магниторезистивный датчик). Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.

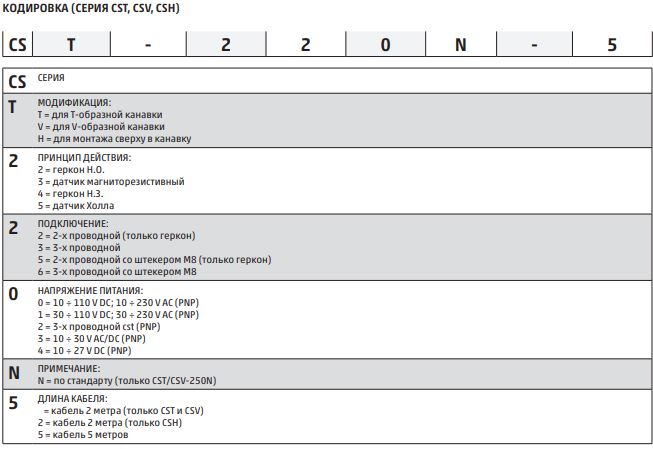

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ (СЕРИЯ CST, CSV, CSH)

Принцип действия геркон, магниторезистивный, эффект Холла
Тип выхода транзистор PNP
Тип контакта нормально открытый (Н.О.) и нормально закрытый (Н.З.)
Напряжение см. характеристики каждой модели
Максимальный ток см. характеристики каждой модели
Максимальная нагрузка 8 W DC и 10 VA AC (геркон)
Класс защиты IP67
Материалы корпус – пластик, залитый эпоксидной смолой
кабель – PVC
разъем – PVR
корпус разъема – полиуретан
Крепление непосредственно в канавку или с помощью адаптеров
Индикация желтый светодиод
Защита см. характеристики каждой модели
Время включения <1,8 мс (геркон), <1 мс (магниторезистивный – эффект Холла)
Рабочая температура -10°C ÷ 80°C
Число срабатываний 10.000.000 циклов (геркон); 1.000.000.000 циклов (магниторезистивный – эффект Холла)
Электрическое соединение кабель 2×0,14; 2 м (стандарт); высокая гибкость
кабель 3×0,14; 2 м (стандарт); высокая гибкость
штекер M8 и кабель 0,3 м

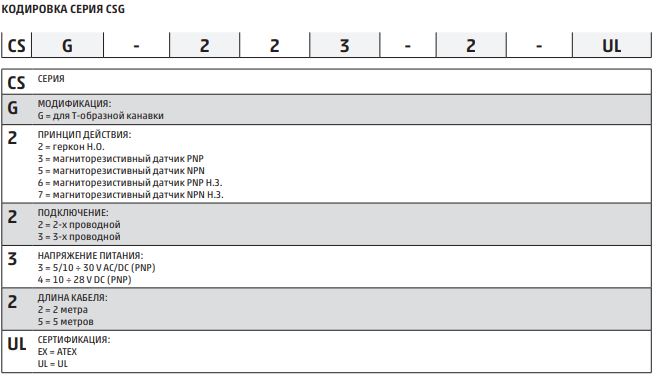

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЕРИЯ CSG

Принцип действия геркон. магниторезистивный
Тип выхода “сухой контакт” или электронный PNP или NPN
Тип контакта нормально открытый (Н.О.)
Напряжение см. характеристики каждой модели
Максимальный ток см. характеристики каждой модели
Максимальная нагрузка см. таблицу кодирования
Класс защиты IP67
Материалы корпус – пластик, залитый эпоксидной смолой
кабель – полиуретан
Крепление непосредственно в паз или с помощью переходников непосредственно в паз
Индикация с помощью светодиода (цвета указаны в таблицах кодов)
Защита никогда не превышайте максимальные напряжения и токи
Время включения <5 мс (геркон); <1 мс (магниторезистивный)
Рабочая температура -10°C ÷ 70°C (-10°C ÷ 60°C только для версии с герконом, 2-проводной UL)
Электрическое соединение с 2-проводным кабелем, внешнее сечение провода 2.8*2, PU; с 3-проводным кабелем, внешнее сечение провода 2.8*2, PU

Магнитные датчики положения с двух- и трехпроводным кабелем для T-slot
Примечание для Мод. CST-220, CST-220-5:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с двух- и трехпроводным кабелем для V-slot
Примечание для Мод. CSV-220:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с разъёмом М8 для T-slot
Примечание для Мод. CST-250N:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с разъёмом М8 для V-slot
Примечание для Мод. CSV-250N:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с двух- и трехпроводным кабелем для H-slot
Примечание для Мод. CSH-223-2, CSH-223-5, CSH-221-2, CSH-221-5:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с разъёмом М8 для H-slot
Примечание для Мод. CSH-253:
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.

Магнитные датчики положения с двухпроводным кабелем для B-slot
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.
A = крепежный винт
B = светодиодный индикатор
C = идеальное определение положения

Магнитные датчики положения с двухпроводным кабелем под углом 90° для B-slot
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.
A = крепежный винт
B = светодиодный индикатор
C = идеальное определение положения

Магнитные датчики положения с двухпроводным кабелем для C-slot
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.
A = крепежный винт
B = светодиодный индикатор
C = идеальное определение положения

Магнитные датчики положения с двухпроводным кабелем под углом 90° для C-slot
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод
включаться не будет.
A = крепежный винт
B = светодиодный индикатор
C = идеальное определение положения

Магнитные датчики положения с трехпроводным кабелем для D-slot

Магнитные датчики положения с трехпроводным кабелем под углом 90° для D-slot

Магнитные датчики положения с разъёмом М8 для D-slot
BU = синий
BK = черный
BN = коричневый
Длина кабеля: 0,3 м

Магнитные датчики положения с разъёмом М8 под углом 90° для D-slot
BU = синий
BK = черный
BN = коричневый
Длина кабеля: 0,3 м

Магнитные бесконтактные датчики, сертифицированы ATEX «II 3 GD»; Т-образный слот
Примечание: для 2-х проводных датчиков Мод. CSG-223-2-UL, CSG-223-5-UL, CSG-324-2-UL, CSG-324-5-UL:
в случае изменения полярности датчик все еще будет работать, но светодиод не будет гореть.

Магнитные бесконтактные датчики, сертифицированы «UL»; Т-образный слот
Примечание: для 2-х проводных датчиков Мод. CSG-223-2-UL, CSG-223-5-UL, CSG-324-2-UL, CSG-324-5-UL:
в случае изменения полярности датчик все еще будет работать, но светодиод не будет гореть.

Датчики Серии CST – CSH – CSG
CST/CSH/CSG устанавливаются
непосредственно в паз цилиндров:
Серии 31, 31R, 32, 32R
Серии 52
Серии 61
Серии 63 (только CSH)
Серии 69
Серии 6PF
Серии QC, QCBF, QCTF

Датчики Серии CSV
CSV датчики устанавливаются
непосредственно в паз цилиндров:
Серии 50 ø 16÷25
Серии QP – QPR ø 12÷16

Кабель с разъёмом M8
С полиуретановым покрытием,
неэкранированный,
класс защиты IP65
1 BN = коричневый
4 BK = черный
3 BU = синий

Удлинитель с разъёмами M8
Неэкранированный

Крепления Мод. S-CST-01 для датчиков Серий CST – CSH

Крепежный хомут Мод. S-CST-02..21 для датчиков Серий CST-CSH-CSG

Материалы:
– нержавеющая сталь и технополимер (S-CST-05÷12)*
– технополимер (S-CST-02÷04)
– технополимер (S-CST-18÷21)
* Не подходит для использования с датчиками Серии CSG.

Монтажные скобы Мод. S-CST-25..28 для датчиков Серий CST-CSH-CSG
Материал: анодированный алюминий

Монтажные скобы для датчиков Серий CST-CSH-CSG
Для цилиндров Серии 40 с направляющими 45NHT или 45NHB.
S-CST-45N1 не подходит для использования с датчиками Серии CSG

Заглушки для пазов Мод. S-CST-500
Длина 500 мм
