Электроцилиндры 5E и 6E

Электроцилиндры 5E с размерами: 50, 65, 80

» Многопозиционная система с передачей движения при помощи зубчатого ремня

» Подходит для высокодинамичных применений

» Возможность подключения двигателя с 4-х сторон

» Большой выбор монтажных наборов для установки двигателей

» Возможность использования магнитных или индуктивных концевых выключателей

» Класс защиты IP 40

» Макс. ход 6 метров

» Кронштейны для создания многоосевых систем

» Компоненты для крепления кабеля

» Наличие внутренних каналов для замены смазки

» Широкий выбор монтажных компонентов

Серия 5E представляет собой механические линейные модули, в которых вращательное движение, создаваемое двигателем, преобразуется в линейное движение посредством зубчатого ремня. Линейные модули серии 5Е доступны в 3 размерах – 50, 65 и 80 Они выполняются в виде специальной самонесущей конструкции квадратной формы, компоненты которой полностью интегрированы, что обеспечивает компактность и малый вес. Наличие шариковой направляющей обеспечивает высокую жесткость и сопротивляемость внешним нагрузкам. Для защиты внутренних элементов от загрязнений, которые могут попасть на них из внешней среды, конструкция закрыта лентой из нержавеющей стали. Модуль оснащен магнитом, что позволяет использовать внешние бесконтактные датчики (Серия CSH), обеспечивая возможность

проведения таких операций, как возврат в исходное положение или определение крайних положений. Более того, эти модули также имеют опции позволяющие использовать

их совместно с индуктивными датчиками. Они сконструированы таким образом, что установить электродвигатель можно с любой стороны. Благодаря высокой динамике и возможности собирать многоосевые системы, модули серии 5E отлично подходят для применения в упаковочной отрасли и на сборочных производствах.

Основные характеристики:

Тип конструкции электромеханический линейный модуль с зубчатым ремнем

Конструкция алюминиевый профиль с защитной лентой

Назначение многопозиционные линейные перемещения с большими скоростями, ускорениями

Размеры 50, 65, 80

Ход от 0 до 4000 мм для размера 50, от 0 до 6000 мм для размеров 65 и 80

Тип направляющей

Внутренняя шариковая направляющая

Монтаж с использованием пазов в конструкции и специальных зажимов

Установка двигателя с любой из 4-х сторон

Рабочая температура от -10°C до +50°C

Температура хранения от -20°C до +80°C

Класс защиты IP40

Смазка

Централизованная смазка с использованием внутренних каналов

Повторяемость ± 0.05 мм

Рабочий цикл 100%

Использование с внешними датчиками магнитные выключатели серии CSH в пазах профиля или индуктивные выключатели на кронштейнах

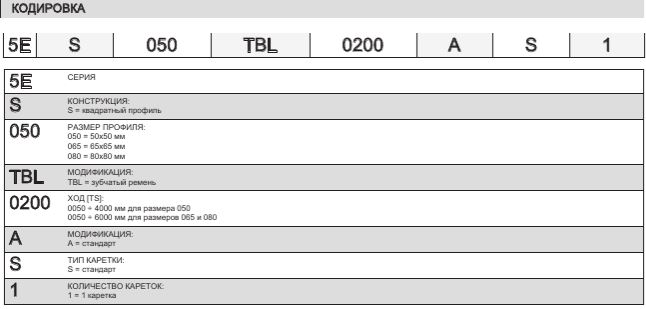

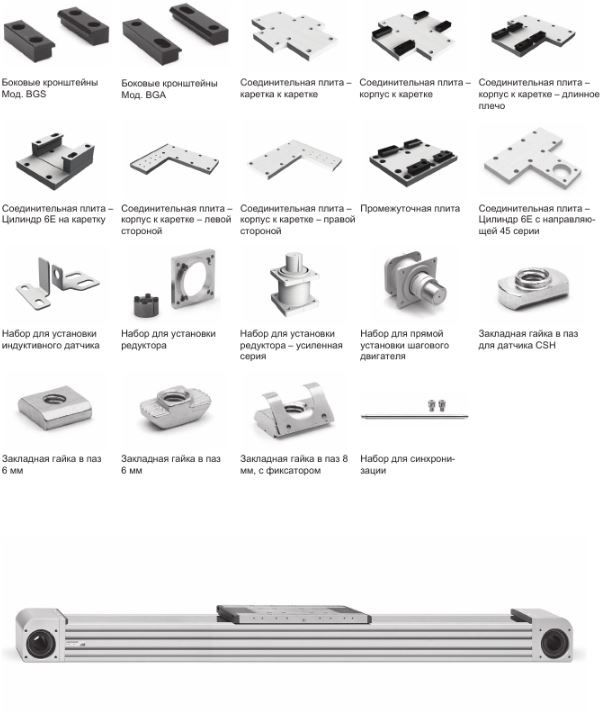

ПРИНАДЛЕЖНОСТИ ДЛЯ ЦИЛИНДРОВ СЕРИИ 5E

Все принадлежности поставляются отдельно.

К комплекте с линейным модулем поставляются:

4 крышки для отверстий в блоках зубчатых шкивов,

8 центрирующих втулок для установки на каретку и ниппель для смазки.

Серия 6E

Серия 6E – ISO 15552 с размерами 32, 40, 50 и 63

» Соответствие стандарту ISO 15552

» Многопозиционная система с передачей движения посредством шарико-винтовой передачи

» Возможность соосного или параллельного подключения двигателя

» Большой выбор монтажных наборов для установки двигателей

» Предварительно нанесенная смазка (не требует технического обслуживания)

» Высокая повторяемость перемещений

» Малый осевой люфт

» Возможность применения магнитных датчиков

» Отсутствие рывков при движении

» Встроенный противоповорот штока

» Класс защиты IP 40

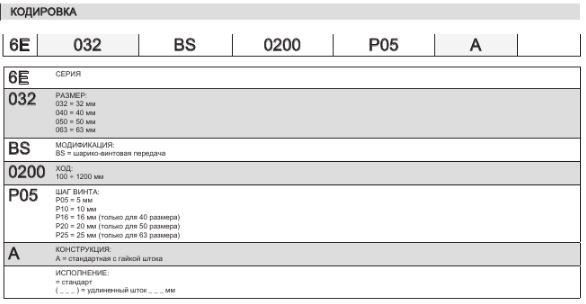

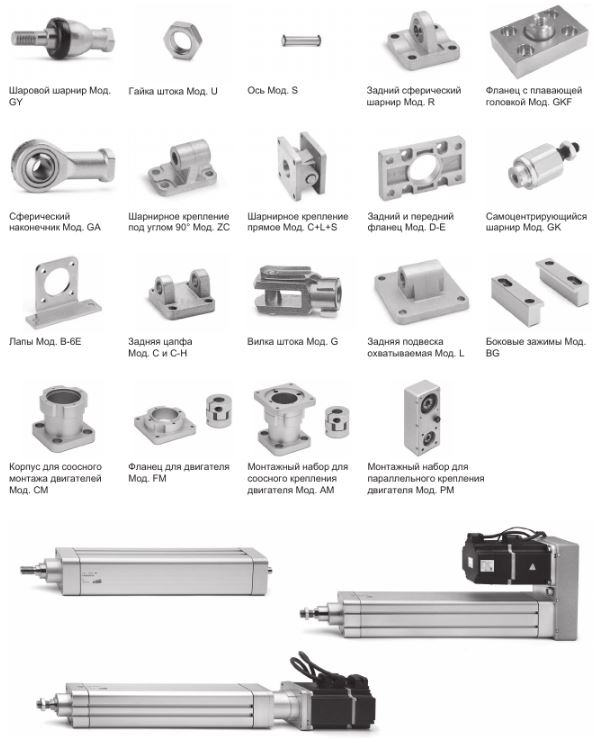

» Широкий выбор крепежных элементов

Цилиндры серии 6Е представляют собой механические линейные модули со штоком, в которых вращательное движение вала двигателя, преобразуется в линейное перемещение посредством шарико-винтовой передачи (ШВП). Они доступны в 4 размерах: 32, 40, 50 и 63 Размеры серии 6Е определены в соответствии с требованиями стандарта ISO 15552, что обеспечивает возможность использования монтажных элементов от пневматических цилиндров.

Цилиндры оснащены магнитом, что позволяет использовать внешние магнитные бесконтактные датчики (Серия CSH), обеспечивая возможность возврата привода в исходное положение или определение крайних положений. В комплектацию электроцилиндра входит гайка штока Мод. U. Двигатели, монтажные комплекты и прочие принадлежности для электроцилиндров заказываются отдельно.
