Компактные миницилиндры серии 14
Одностороннего действия.
Диаметр 6, 10, 16
Ход 5, 10, 15, с быстроразъемным соединением диаметром 4 мм или резьбой М5.

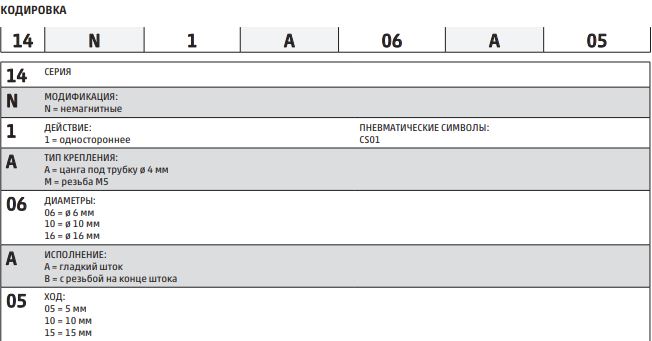

Миницилиндр 14N1A06A05, 14N1A06A10, 14N1A06A15 , 14N1A10A05, 14N1A10A10, 14N1M10A15, 14N1A16A05, 14N1A16B10, 14N1A16A15.
Компактные миницилиндры Серии 14 одностороннего действия с пружинным возвратом предназначены для монтажа в ограниченном пространстве. Конструкция цилиндров позволяет собирать х в блоки или вворачивать непосредственно в несущие элементы конструкции.
В задней крышке цилиндра имеется присоединительное отверстие М5 или быстроразъёмное соединение д.4.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Компактный дизайн
» Гладкий или
резьбовой шток
» Резьбовой корпус
Конструкция компактный, немагнитный
Действие одностороннего действия
Материалы корпус – латунь
уплотнения – NBR
остальное – нержавеющая сталь
Рабочее давление 2,5 ÷ 8 бар
Рабочая температура 0°C ÷ 80°C (при сухом воздухе от -20°C)
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха
по стандарту ISO 8573-1:2010 [7:8:4].
Диаметр цилиндра ø 6, 10, 16 мм
Ход см. таблицу
Крепление посредством резьбы на корпусе
