Короткоходные цилиндры серии QN
Одностороннего действия, немагнитные ø 8, 12, 20, 32, 50, 63 мм
Цилиндры пневматические короткоходовые Серии QN предназначены для монтажа в ограниченном пространстве. Стандартные величины ходов штоков указаны ниже в таблице. Благодаря компактности и жесткости эти цилиндры в основном используются в механизмах фиксации и зажима.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция компактный
Действие одностороннего действия с пружинным возвратом
Материал корпус – алюминий;
уплотнения – NBR;
остальное – нержавеющая сталь и латунь
Рабочее давление 2 ÷ 10 бар
Рабочая температура 0° ÷ 80°C (при сухом воздухе -20°C)
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Диаметр ø 8, 12, 20, 32, 50, 63 мм
Ход см. таблицу
Крепление через отверстия в корпусе

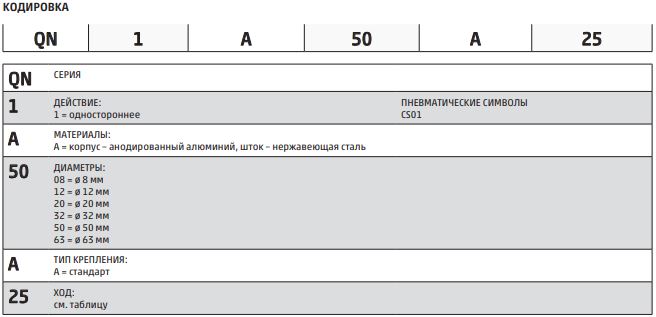

Модели: QN1A08A04, QN1A12A04, QN1A12A10, QN1A20A04, QN1A20A10, QN1A32A05, QN1A32A10, QN1A32A25, QN1A50A10, QN1A50A25, QN1A63A10, QN1A63A25.
