Компактные магнитные цилиндры серии 31

Одно- и двустороннего действия(31М-31F)двустороннего действия с противоповоротной платформой.
Диаметр 12-100
Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и подвески.
Компактные цилиндры одно- и двустороннего действия Серии 31 имеют 10 различных диаметров поршня от д.12 до д.100 мм с наружной или внутренней резьбой на штоке,
длиной хода до 400 мм. Кроме того имеется исполнение с двухсторонним штоком или с противоповоротной платформой.

Тандемная версия с 2, 3 или 4 секциями позволяют развить усилие на штоке в 2, 3 или 4 раза большее, чем стандартный цилиндр того же диаметра при том же давлении.
Многопозиционный цилиндр позволяет получить три фиксированных положения штока.

Одно- и двустороннего действия, магнитные двустороннего действия c противоповоротной платформой
Ø 12, 16, 20, 25 мм
Ø 32, 40, 50, 63, 80, 100 мм UNITOP

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы,
лапы и другие подвески.
Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков. Магнитный датчик полностью скрывается внутри канавки.

Технические характеристики

Конструкция компактный профиль
Действие одностороннего действия с пружинным возвратом; двустороннего действия
Материалы корпус и крышки – алюминий;
шток – сталь AISI 420B;
поршень – алюминий;
уплотнения – полиуретан или FKM высокотемпературного исполнения (+140°C)
Крепление фланец, лапы, подвески
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление 1 ÷ 10 бар (двустороннего действия)
2 ÷ 10 бар (одностороннего действия)
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха
по стандарту ISO 8573-1:2010 [7:8:4].
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Ход* (мин. – макс.)
* С кратностью 1 мм
Серии 31R, 31M и 31F: ø12 ÷ 25 = 1 ÷ 200 мм, ø32 ÷ 63 = 1 ÷ 300 мм, ø80 ÷ 100 = 1 ÷ 400 мм
При использовании датчиков мин. ход – 10 мм

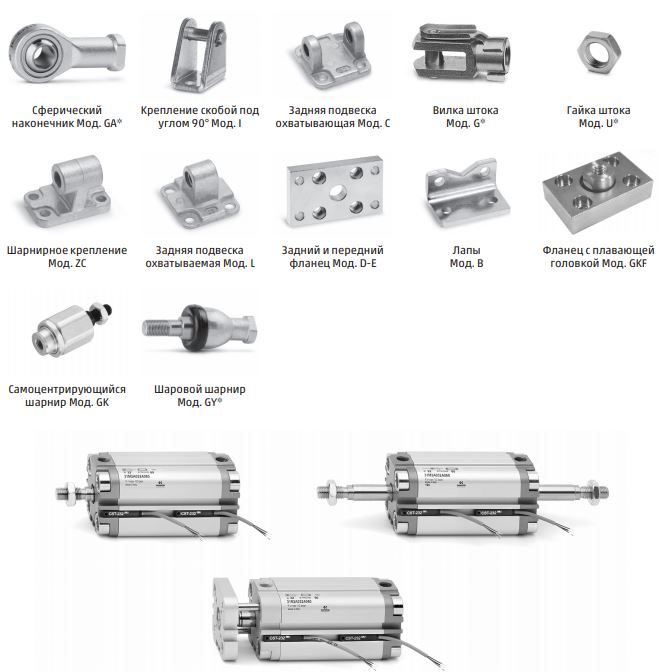

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ КОМПАКТНЫХ ЦИЛИНДРОВ СЕРИЯ 31
