Компактные магнитные цилиндры серии 32
Одно- и двустороннего действия (магнитный), с противоповоротной платформой 20, 25, 32, 40, 50, 63, 80, 100, 125 и 160мм
Компактное исполнение
Большой выбор моделей различных диаметров
Соответствуют стандарту ISO 21287 (кроме длины)
Благодаря своей компактности цилиндры Серии 32 подходят для установки в ограниченном пространстве. Соответствие стандарту ISO 21287 позволяет использовать стандартные крепежные принадлежности подходящие для других цилиндров, соответствующих стандартам DIN/ISO 6431/VDMA 24562 (Серия 60 и 61).
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Компактное исполнение
» Большой выбор моделей
различных диаметров
» Соответствуют
стандарту ISO 21287
(за исключением длины)
Конструкция профиль, компактное исполнение
Действие одностороннего действия с пружинным возвратом; двустороннего действия, магнитный
Материалы гильза и крышки – анодированный алюминий
шток – нержавеющая сталь AISI 303
поршень – алюминий
уплотнения – полиуретан
высокотемпературное исполнение (140°): уплотнения – FKM
Крепление по резьбовым отверстиям в крышках
используя подвески
Рабочая температура 0° ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление 1 ÷ 10 бар – для цилиндра двустороннего действия
2 ÷ 10 бар – для цилиндра одностороннего действия
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха
по стандарту ISO 8573-1:2010 [7:8:4].
Рабочая скорость (без нагрузки) 10 ÷ 1000 м/с
Ход* (мин. – макс.) ø 20, 25 = 5 ÷ 300 мм
ø 32, 40, 50, 63 = 5 ÷ 400 мм
ø 80, 100, 125, 160 = 5 ÷ 500 мм
* При использовании магнитных датчиков минимальный ход 10 мм.

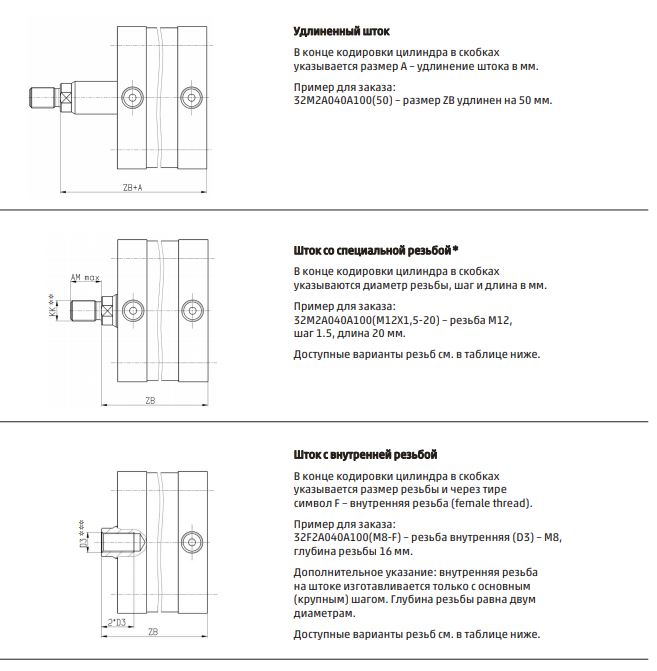

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 32 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА

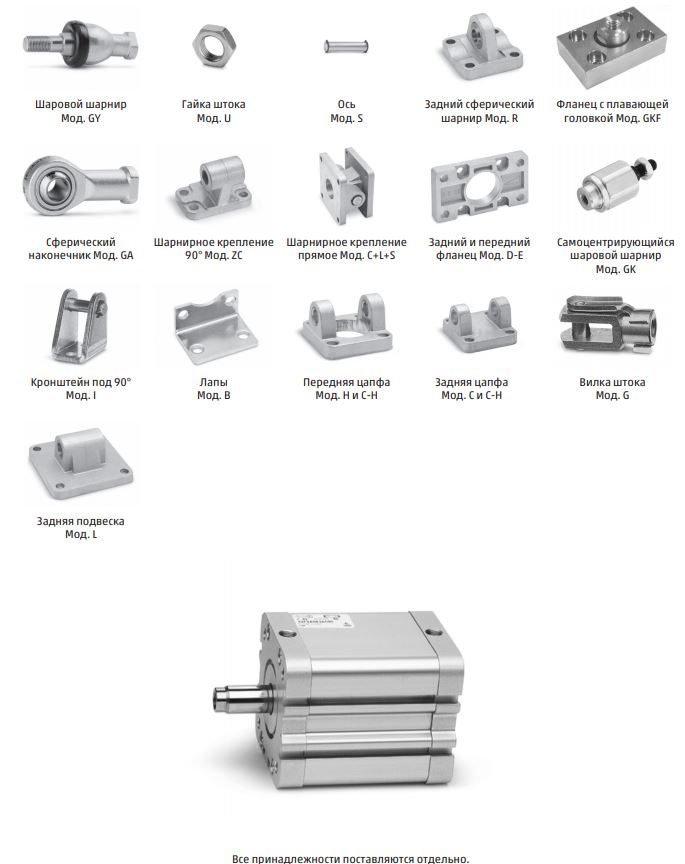

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИИ 32
