Компактные миницилиндры серии 16/23/24/25
Серия 16: ø8, 10, 12 мм – немагнитные;
Серия 23: ø16, 20, 25 мм – с системой автоторможения;
Серия 24: ø16, 20, 25 мм – магнитные;
Серия 25: ø16, 20, 25 мм – магнитные, с двусторонним регулируемым торможением в конце хода.
Одно и двустороннего действия.
Миницилиндры пневматические серии 16, 23, 24 и 25 соответствуют европейскому стандарту ISO 6432, CETOP RP52-P и DIN/ISO 6432.
Серия 23 пневматических цилиндров основывается на автоматической системе торможения в конце хода и присоединительных размерах согласно ISO 6432.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция закатной с фланцевым креплением
Действие одностороннего действия с пружинным возвратом; двустороннего действия
Материалы крышки – алюминий; гильза и шток – нержавеющая сталь; уплотнения – NBR, полиуретан;

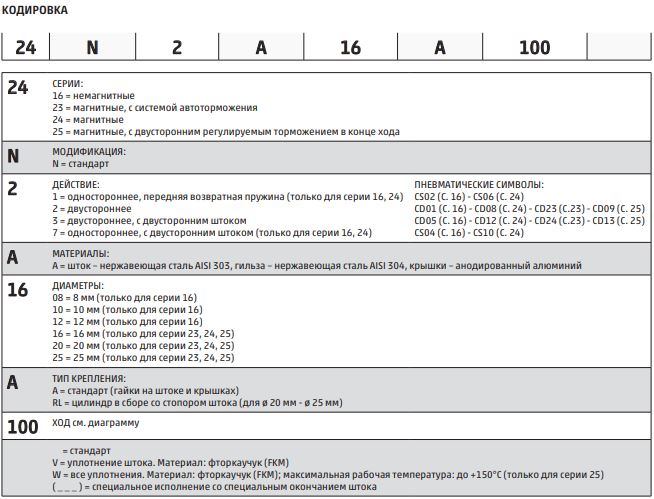

другое – см. кодировку
Крепление гайки на крышках, фланец, лапы, кронштейны
Диаметры цилиндра серия 16: ø 8, 10, 12 мм / серия 23, 24 и 25: ø 16, 20, 25 мм
Рабочая температура 0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление 1 ÷ 10 бар (двустороннего действия), 2 ÷ 10 бар (одностороннего действия)
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха
по стандарту ISO 8573-1:2010 [7:8:4].
Скорость (без нагрузки) минимальная – 10 мм/с; максимальная – 1000 мм/с
Ход* (мин. – макс.)
* С кратностью в 1 мм
серия 16 ø 8 ÷ ø 10: 10 – 250 мм / серия 16: ø 12: 10 – 300 мм
серия 23, 24 и 25 ø 16: 10 – 600 мм; ø 20 – ø 25: 10 – 1000 мм
* = В состав цилиндров со специальной резьбой гайки не входят .
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.

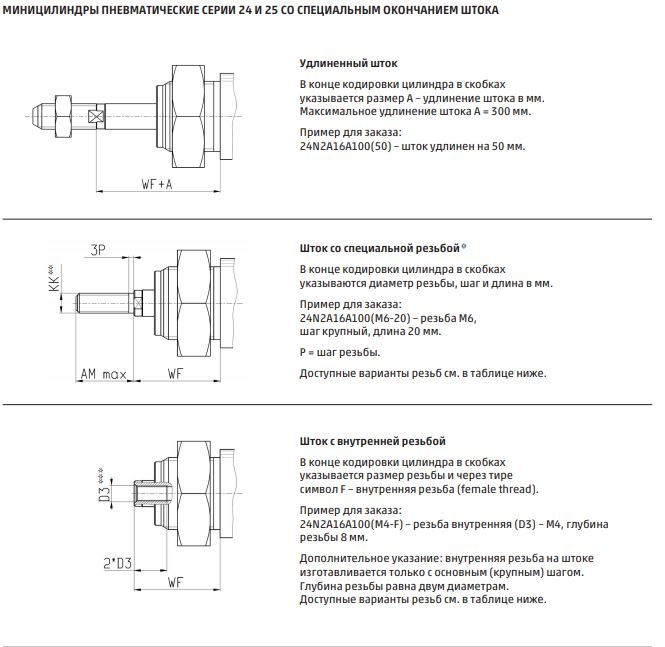

Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 24N2A16A100(50M4-F) – размер WF удлинен на 50 мм и резьба внутренняя (D3) – М4.
Пример для заказа: 24N2A16A100(50M6-20) – размер WF удлинен на 50 мм и резьба (KK) – М6, шаг крупный, длина 20 мм.

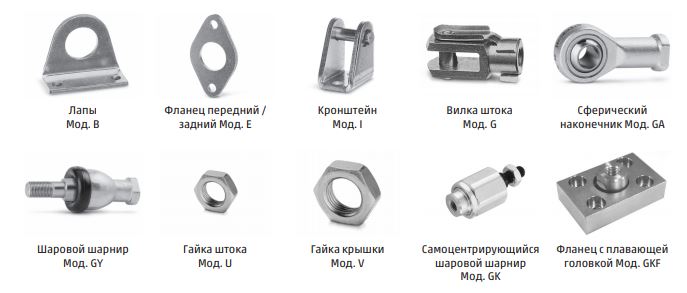

Принадлежности к компактным миницилиндрам серии 16/23/24/25
