Пневмоцилиндры серии 42
Одностороннего действия, магнитные с демпфированием.
Двухстороннего действия, немагнитные с демпфированием. диаметр 32, 40, 50, 63.
Гильза изготовлена из нержавеющей стали, крышки – из анодированного алюминия. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.
Цилиндры этой серии обычно оснащены устройствами демпфирования в конце хода. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие остановку в крайних положениях.
Цилиндры Серии 42 с ø 32, 40, 50 и 63 мм разработаны для применения в условиях с повышенными гигиеническими требованиями. Серия характеризуется минимальными габаритными размерами и простыми линиями конструкции.
Гильза изготовлена из нержавеющей стали, крышки – из анодированного алюминия. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Высокая точность
» Различные способы крепления
Конструкция компактный закатной, фланцевый
Действие одностороннего действия с пружинным возвратом; двустороннего действия
Материалы крышки – алюминий;
гильза – нержавеющая сталь AISI 304;
шток – нержавеющая сталь AISI 420B

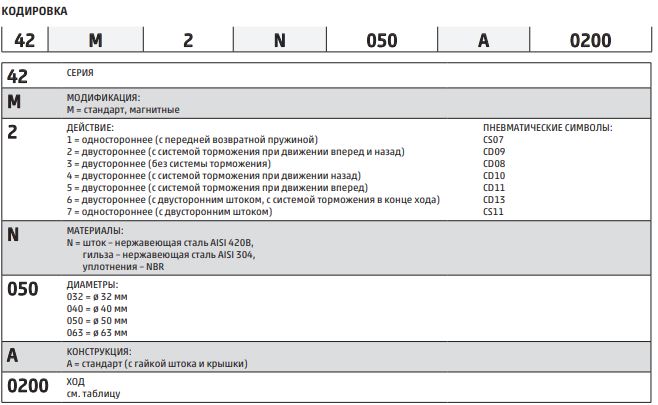

остальное – см. КОДИРОВКУ
Крепление передний и задний фланец, лапы, передняя и задняя подвески, резьбовые оси
Ход (мин. – макс.) 10 – 1000 мм (с кратностью 1 мм)
Рабочая температура 0°C ÷ 80°C (при сухом воздухе от -20°C)
Рабочее давление 1 ÷ 10 бар (двустороннего действия), 2 ÷ 10 бар (одностороннего действия)
Скорость (без нагрузки) 10 ÷ 1000 мм/с
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

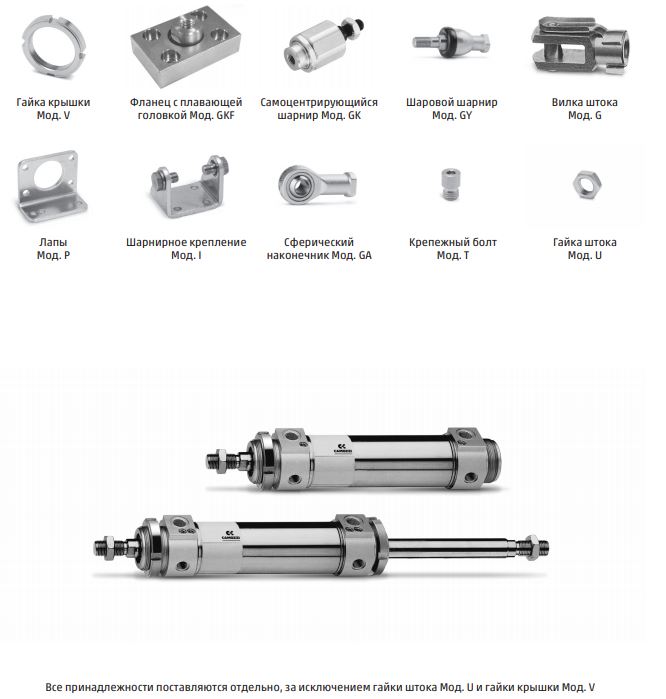

ПРИНАДЛЕЖНОСТИ (ПОДВЕСКИ) ДЛЯ ЦИЛИНДРОВ СЕРИЯ 42
