Направляющие пневмоцилиндры серии 45
Для цилиндров DIN/ISO 6432 ø 12, 16, 20, 25 мм
Для цилиндров DIN/ISO 6431 ø 32, 40, 50, 63, 80, 100 мм
» Используются с цилиндрами, соответствующими стандартам VDMA/ISO
» Выпускаются с шариковыми подшипниками и самосмазывающимися подшипниками скольжения
Направляющие Серии 45 могут быть использованы со всеми цилиндрами, соответствующими:
DIN/ISO 6432 с ø12 ÷ ø25 и DIN/ISO 6431 с ø32 ÷ ø100.
Направляющие разработаны для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке.
Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки.
Модели типа UT и HT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником.
Для правильного выбора используйте графики. Чем короче ход цилиндра, тем большую нагрузку может нести направляющая.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Используются с цилиндрами, соответствующими стандартам VDMA/ISO
» Выпускаются с шариковыми подшипниками и самосмазывающимися подшипниками скольжения
Тип конструкции U и H
Действие NUT и NHT не требует смазки,
NHB требует смазки
Материалы корпус – анодированный алюминий, стержни для 45UT и 45HT – нержавеющая сталь AISI 420B
стержни для 45HB – закаленная сталь C50, подвижное крепление штока – нержавеющая сталь AISI 303
платформа – анодированный алюминий
Крепление с помощью резьбовых отверстий
Ход см. диаграммы
Установка в любом положении

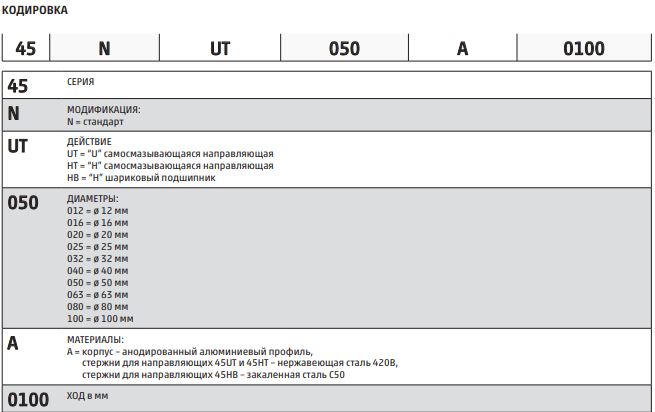

Направляющие Мод. 45NUT, 45NHT, 45NHB
