Поворотные пневмоцилиндры серии 69

Поворотные цилиндры Серии 69 были разработаны 7 различных диаметров.

Магнитные, с демпфированием ø 32, 40, 50, 63, 80, 100, 125 мм
Углы поворота: 90°, 180°, 270° и 360°

Возможны два варианта выходного элемента – в виде втулки со шпоночным пазом, либо в виде вала со шпоночным пазом.
Благодаря применению специальных материалов эти цилиндры могут эффективно использоваться в экстремальных условиях. Высокое качество материалов и их обработки позволило обеспечить позволило обеспечить жёсткие допуски на угловые перемещения. Поворотная втулка изготовлена из закалённой шлифованной стали и установлена на двух подшипниках качения.

Поршень и система демпфирования в крайних положениях такие же, как и система, испытанная в цилиндрах Серии 60, а заводская смазка позволяет обеспечивать работу как без, так и с дополнительной смазкой.

На крышках имеются винты регулировки угла поворота в пределах ±5 градусов. Вращение по часовой стрелке.

» Высокая надежность
» Присоединение: втулка или вал со шпоночным пазом

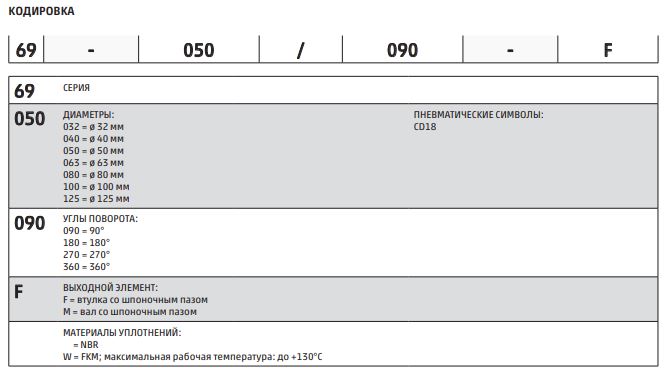

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
» Высокая надежность
» Присоединение: втулка или вал со шпоночным пазом
Конструкция стяжные шпильки внутри корпуса
Действие двустороннего действия
Материалы крышки, гильзы, корпус – алюминий;
зубчатая рейка – сталь;
направляющие рейки – полиформальдегид;
шестерня – закаленная сталь;
уплотнения – NBR
Крепление через резьбовые отверстия в корпусе с помощью крепежных элементов Серии 60
Диаметры ø 32, 40, 50, 63, 80, 100, 125 мм
Рабочая температура 0°C ÷ 80°C (при чистом и сухом воздухе -20°C)
Стандартные углы поворота 90°, 180°, 270°, 360° (другие по запросу)
Подшипники качения (ø 32 мм направляющие из бронзы, покрытой тефлоном)
Рабочее давление 1 ÷ 10 бар
Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
