Компактные цилиндры серии 31. Тандем и мультипозиционные
Одно- и двустороннего действия(31M-31F)двустороннего действия с противоповоротной платформой.
Диаметр 12-100мм
» Компактная конструкция
» Различные диаметры
и ходы
» Стандартные магнитные
Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы или подвески.

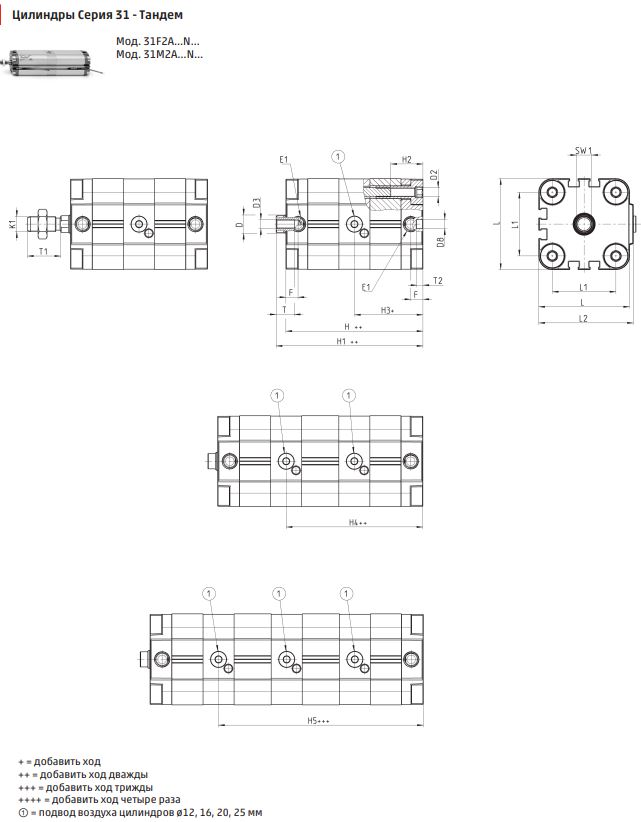

Тандемная версия с 2, 3 или 4 секциями позволяют развить усилие на штоке в 2, 3 или 4 раза большее, чем стандартный цилиндр того же диаметра
при том же давлении.

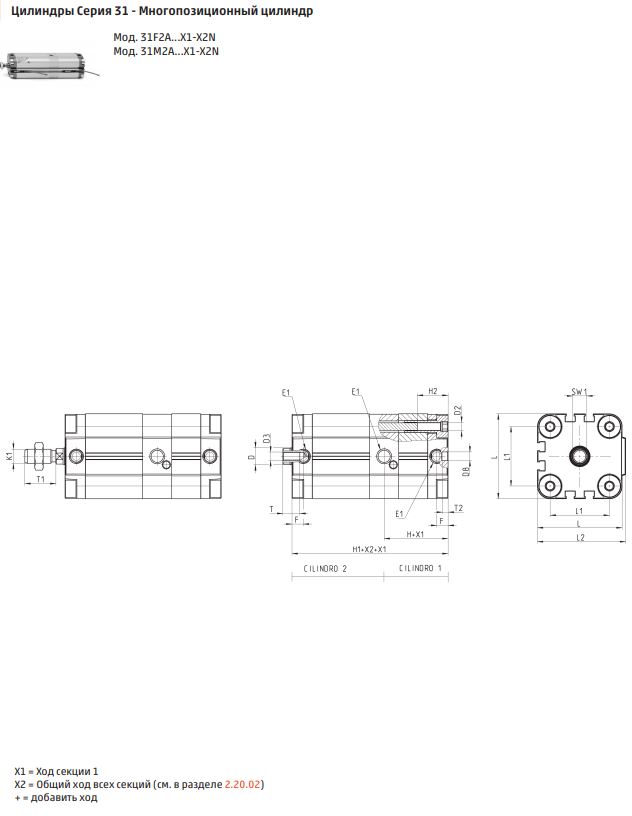

Многопозиционный цилиндр позволяет получить три фиксированных положения штока.
Основные характеристики:
Конструкция компактный профиль
Действие двустороннего действия
Материалы корпус, крышки, поршень – алюминий;
шток – сталь AISI 420B;
уплотнения штока и поршня – полиуретан
Крепление фланец – лапы – подвески
Мин. и макс. ход (для тандема 31M и 31F)
Мин. и макс. ход (для многопозиционного цилиндра 31M и 31F)
ø12 ÷ 25 = 1 ÷ 80 мм
ø32 ÷ 100 = 1 ÷ 100 мм
ø12 ÷ 25 = размер X2 макс. 200 мм
ø32 ÷ 63 = размер X2 макс. 300 мм
ø80 ÷ 100 = размер X2 макс. 400 мм
Рабочая температура 0 ÷ 80°C (при сухом воздухе -20°C)
