Компактный цилиндр C55 по ISO 21 287
Компактный цилиндр по ISO 21 287 C55. Крепежные элементы соответствуют ISO 21287 и ISO 6331. Смазка не требуется. Разнообразие методов установки.
- Возможность установки датчиков положения
- Не требует смазки
- Конструкция стопорного кольца обеспечивает простую и быструю замену уплотнений
- Разнообразные варианты установки
- Длина хода до 150 мм
Технические характеристики:
| Диаметр, мм | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Диаметр поршневого штока, мм | 10 | 12 | 16 | 16 | 20 | 20 | 25 | 30 | ||
| Резьба поршневого штока (внутр.) | М6 | М8 | М10 | M16 | ||||||
| Присоединительная резьба | М5 | G1/8 | ||||||||
|
Среда
|
Очищенный сжатый воздух с содержанием масла
или без него |
|||||||||
| Испытательное давление, МПа | 1,5 | |||||||||
| Диапазон рабочих давлений, МПа | 0,05 – 1,0 | |||||||||
| Скорость хода поршня, мм/с | ⌀20~⌀63 | 50~500 | ||||||||
| ⌀80, ⌀100 | 50~300 | |||||||||
| Стандартные длины
хода, мм |
⌀20~⌀63 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 80, 100, 125, 150 | ||||||||
| ⌀80, ⌀100 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 80, 100, 125 | |||||||||
| Нестандартные длины хода* | С шагом 1 мм в диапазоне от 6 до 149 мм | |||||||||
| Демпфирование | Упругое (стандарт), с двух сторон | |||||||||
| Температура рабочей
и окружающей среды, ºС |
-10 – 70 (не допускать замерзания)
-10 – 60 – для исполнений с датчиками положения |
|||||||||
|
Монтаж
|
Стандарт | Сквозные отверстия / резьба с двух сторон | ||||||||
|
Опции
|
На лапах, на переднем / заднем фланце, на одинарной /
двойной задней опоре, на сферической опоре, на шарнире |
|||||||||
|
Допуск по длине хода, мм
|
+1,0
0 |
|||||||||

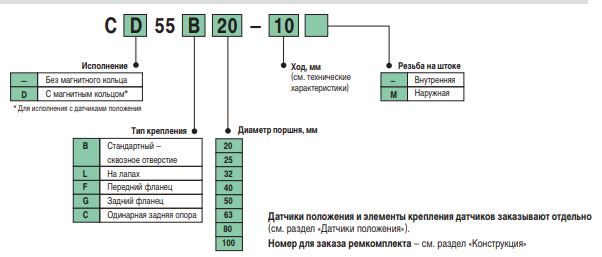

Номер для заказа
Для цилиндров серии C55 используются электронные датчики положения D-M9N(V)L, D-M9P(V)L, D-M9В(V)L и герконовые датчики положения D-А90(V)L и D-А93(V)L. Характеристики датчиков приведены в соответствующих каталогах.
Монтаж датчиков положения
Монтаж датчиков выполняется в профильных пазах пневмоцилиндра
Момент затяжки установочного винта – 0.05 ~ 0.15 Н·м для электронных датчиков и 0.10 ~ 0.20 Н·м для герконовых датчиков.
