Компактный цилиндр стандартный CQ2

Различные варианты исполнения: со сквозным штоком, с защищенным от проворота поршневым штоком, одностороннего действия, тандем-цилиндр, тандем-цилиндр со сквозным штоком, исполнение с длинным ходом.

Технические характеристики:

Типоразмер	ø125~160	ø180~200
Среда	Очищенный сжатый воздух с содержанием масла или без него
Испытательное давление (МПа)	1.5	1.05
Макс. рабочее давление (МПа)	1.0	0.7
Мин. рабочее давление (МПа)	0.05
Рабочая температура (°С)*	-10~+60 (с датчиками), -10~+70 (без датчиков)
Демпфирование	Упругое (стандарт)
Резьба поршневого штока	Внутренняя (наружная – опция)
Допуск на длину хода (мм)	0/+1.4

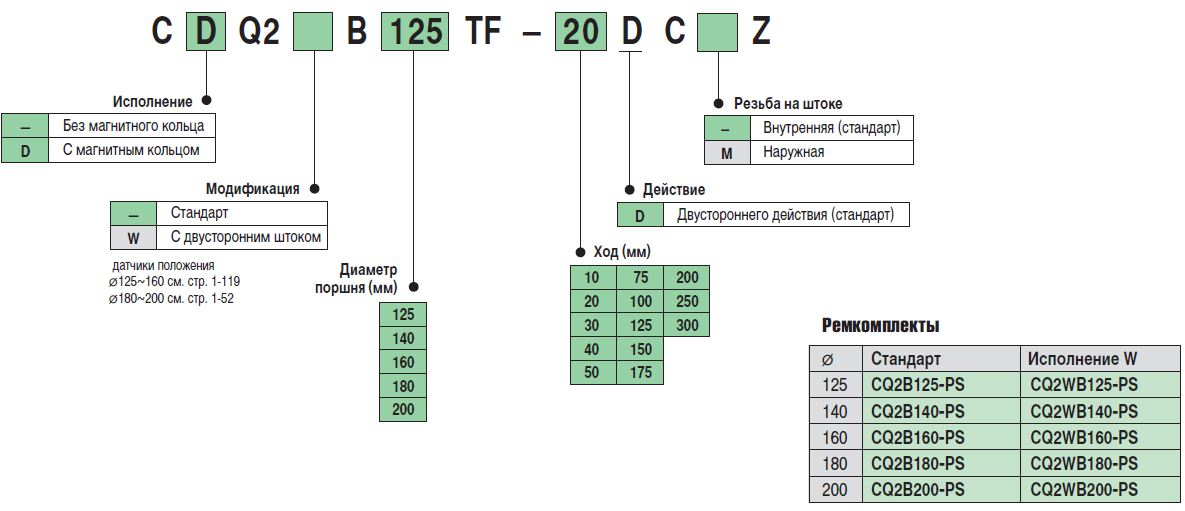

Номер для заказа:

Компактный цилиндр CQ2-Z

SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа. Монтаж датчиков на рейках был заменен на монтаж в пазах в корпусе, что облегчило работы по монтажу и обезапасило датчики от повреждений.

Диаметр поршня (мм): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Диапазон стандартного хода (мм): 5 ~ 100
Присоединительная резьба: M (диаметр поршня 12 ~ 25); Rc, NPT или G (диаметр поршня 32 ~ 100)
Можно установить датчики положения на 4 поверхностях

Разновидности:

Компактный цилиндр
Цилиндр со смещенным штоком
Компактный цилиндр ATEX
