Компактный цилиндр диаметр от 12 до 25 мм CQS

Компактный цилиндр CQS для применений, в которых особенно необходима экономия рабочего пространства. Сохранив выдающиеся характеристики серии (N)CQ2, цилиндры CQS имеют стандартные ходы до 300 мм для диаметров поршня от 12 до 25 мм. Исполнение с длинным ходом имеет износостойкий вкладыш и утолщенный поршень для повышения опорной поверхности длинноходового исполнения. Исполнения с датчиками положения и без них имеют унифицированный корпус. Датчики положения могут быть установлены на трех (цилиндры 12-16) или на четырех сторонах (цилиндры 20-25). Модификация с увеличенной устойчивостью к боковым нагрузкам (CQS*S) для более критичных применений.Компактный цилиндр CQS для применений, в которых особенно необходима экономия рабочего пространства. Сохранив выдающиеся характеристики серии (N)CQ2, цилиндры CQS имеют стандартные ходы до 300 мм для диаметров поршня от 12 до 25 мм. Исполнение с длинным ходом имеет износостойкий вкладыш и утолщенный поршень для повышения опорной поверхности длинноходового исполнения. Исполнения с датчиками положения и без них имеют унифицированный корпус. Датчики положения могут быть установлены на трех (цилиндры 12-16) или на четырех сторонах (цилиндры 20-25). Модификация с увеличенной устойчивостью к боковым нагрузкам (CQS*S) для более критичных применений.

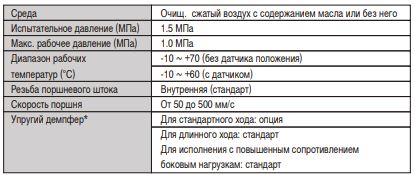

Технические характеристики:

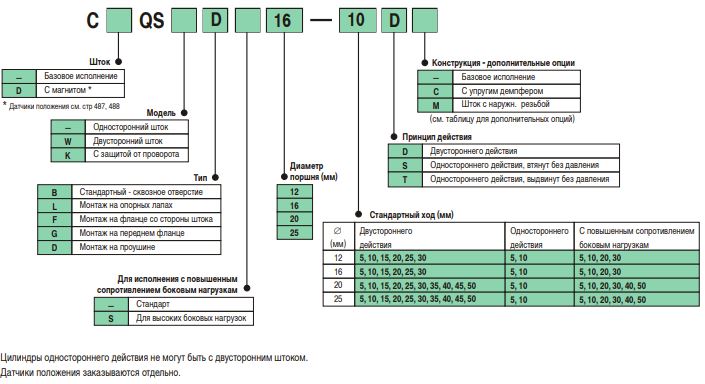

Номер для заказа:

C(D)QS, Компактный цилиндр двустороннего действия с односторонним или двойным штоком

С односторонним штоком:

Стандартный, двустороннего действия с односторонним штоком
Диаметры поршня: 12, 16, 20, 25 (мм)
Длины хода от 5 мм до 300 мм в зависимости от размера цилиндра
Тип монтажа: через сквозные отверстия/резьбовые отверстия на торцах, на лапах, на переднем или заднем фланце, на двойной опоре
Разнообразие датчиков положения и длин электрокабелей

С двухсторонним штоком:

Пружинный возврат или выдвижение
Размеры цилиндров в мм: 12, 16, 20, 25
Длины хода: 5 мм и 10 мм
Монтаж: через резьбовые отверстия на обеих сторонах; на лапах; передний или задний фланец
Разнообразие датчиков положения и длин электрокабелей

C(D)QSW, Компактный цилиндр двустороннего действия с двусторонним штоком

Двухстороний шток цилиндра
Размеры поршня: 12, 16, 20, 25 мм
Ход от 5 мм до 50 мм в зависимости от размера цилиндра
Монтаж: через резьбовые отверстия на обеих сторонах, на лапах, на фланце
Разнообразие датчиков положения и длин электрокабелей

C(D)QSK, Компактный цилиндр двустороннего действия с односторонним непроворотным штоком

С защитой штока от проворота
Диаметр цилиндров в мм: 12, 16, 20, 25
Длины хода от 5 мм до 50 мм в зависимости от размера цилиндра
Монтаж: через резьбовые отверстия с обеих сторон, на лапы, передний и задний фланец, двойная шарнирная опора
Разнообразие датчиков положения и длин электрокабелей

C(D)QS, Компактный цилиндр двустороннего действия с односторонним штоком и повышенной устойчивостью к боковой нагрузке

С повышенной устойчивостью к боковой нагрузке
Размеры поршня: 12, 16, 20, 25 (мм)
Длина хода от 5 мм до 50 мм в зависимости от размера поршня
Монтаж: через отверстия, резьбовые отверстия с обеих сторон, передний или задний фланец, двойная шарнирная опора
Разнообразие датчиков и длин кабелей

10/11-C(D)QS, Компактный цилиндр двустороннего действия с односторонним штоком для “чистых производств”

Стандартный, двустороннего действия с односторонним штоком
Диаметры поршня: 12, 16, 20, 25 (мм)
Длины хода от 5 мм до 50 мм в зависимости от диаметра поршня
Тип монтажа: через сквозные отверстия/резьбовые отверстия на торцах
Разнообразие датчиков положения и длин электрокабелей

C(D)QSX, Компактный пневмоцилиндр низкоскоростной, двустороннего действия, односторонний шток

CQS, тип с низким трением
Монтаж: базовый, на лапах, на переднем и заднем фланцах, двойной шарнирной опоре
Диаметры поршня: 12, 16, 20, 25 мм
Ход поршня до 50 мм
Датчики положения

10/11-C(D)QSX, Компактный цилиндр двустороннего действия с односторонним штоком, низкоскоростной для “чистых производств”

CQS, тип с низким трением, серия для чистых производств
Монтаж: основной
Диаметры поршня: 12, 16, 20, 25 мм
Длина хода до 50 мм
Возможность установки датчиков положения

C(D)QSY, Низкоскоростной пневмоцилиндр плавного хода с низким трением двустороннего действия

Минимальное рабочее давление от 0.01 до 0.03 МПа
Плавный ход может быть установлен даже для низкой скорости (5 мм/с)
Двустороннее низкое трение обеспечивает плавную работу при втягивании и выдвижении
Плавная работа с низким залипанием и застреванием
Управление давлением при обоих направлениях движения
