Компактный цилиндр с направляющими MQM

Серия компактных цилиндров низкого трения MQM с повышенной устойчивостью к боковым нагрузкам для низких и больших скоростей. Уплотнение “металл по металлу” с низким сопротивлением перемещению позволяет управлять скоростью и перемещением в диапазонах недоступных обычным цилиндрам. MQM имеет ресурс 10 000 км или 100 миллионов циклов.

Повышенное сопротивление к боковым нагрузкам (в 2-4 раза выше, чем
у пневмоцилиндров серии CQ2)
Высокая точность: отклонение по углу не более ±0.2°
Совместимость присоединительных размеров с сериями CQS, CQ2

Технические характеристики:

Диаметр поршня (мм)			6	10	16	20	25
Уплотнение			Металл по металлу
Принцип действия			Двухстороннего действия/односторонний шток
Среда			Воздух
испытательное давление			1.05 MPa
Максимальное рабочее давление (МПа)			0.7 MPa
Минимальное рабочее давление (МПа)		Стандартный тип	0.02MPa	0.005 MPa
		H (высокая скорость/ Высокочастотный тип)	—	0.01 MPa
Ambient and fluid temperature			-10 to 80°C
Прокладка			Резиновый бампер (стандартный)
Смазка			Не требуется (без смазки)
Допуск длины хода			+1.0 0
Скорость поршня	Стандартный тип		0.5 ~1000 мм/с
	H (высокая скорость/ Высокочастотный тип)		—	5 ~ 3000 мм/с
Допустимые утечки (см3/мин) при давлении:	0.1 МПа		150 cm3/min		250 cm3/min		300 cm3/min
	0.3 МПа		800 cm3/min		1000 cm3/min		1200 cm3/min
	0.5 МПа		1500 cm3/min		2500 cm3/min		3000 cm3/min

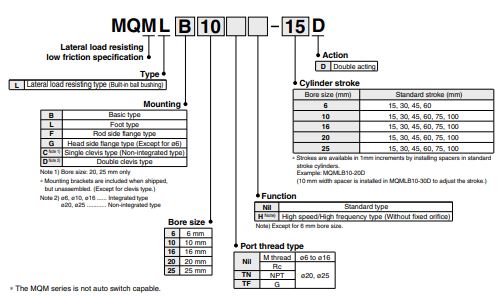

Номер для заказа:
