Компактный цилиндр низкого трения MQQ
MQQ является компактным цилиндром низкого трения, разработанным для работы при низком давлении с низкой и средней скоростью перемещения. MQQ имеет стандартное или с повышенной устойчивостью к боковым нагрузкам (встроенные втулки качения) исполнения. Диапазон размеров поршня от 10 мм до 28 мм, ход до 100 мм.
Предназначен для работы в условиях низкого давления, на малой и постоянной скорости. Уплотнение типа “металл по металлу” позволяет достичь рабочих параметров, недоступных обычным цилиндрам.
- Возможность работы на предельно низких давлениях (0,005мПа)
- Равномерное движение на малых скоростях (0,3 мм/с)
- Длительный срок службы (ресурс свыше 100 млн. циклов)
- Низкое трение позволяет управлять усилиями с точностью до 0,05Н.
Временное бездействие оборудования не приводит к увеличению трения.
Технические характеристики
Стандартное исполнение MQQT
| Диаметр цилиндра (мм) | 10 | 16 | 20 | 25 | 30 | |
| Уплотнение | Металл по металлу | |||||
| Принцип действия | Двухстороннего действия/односторонний шток | |||||
| Среда | Очищенный сжатый воздух (0.3 мкм) | |||||
| Испытательное давление (Па) | 1.05 | |||||
| Максимальное рабочее давление (Па) | 0.5 | |||||
| Минимальное рабочее давление (Па) | 0.005 | |||||
| Температура рабочей и окружающей среды (°С) | -10 ~ +80 | |||||
| Демпфирование | Упругий демпфер(стандарт) | |||||
| Смазка | Не требуется | |||||
| Резьба поршневого штока | Внутренняя | |||||
| Допуск на длину хода | 0/+1.0 | |||||
| Скорость поршня (мм/с) | 0.3 ~ 300 | |||||
| Допустимые утечки (см3/мин) при давлении: | 0.1 МПа | ≤150 | ≤ 200 | ≤ 300 | ||
| 0.3 МПа | ≤ 800 | ≤ 1000 | ≤ 1200 | |||
| 0.5 МПа | ≤1500 | ≤ 2000 | ≤ 3000 | |||
Исполнение с повышенным сопротивлением боковым нагрузкам -MQQL
| Диаметр цилиндра (мм) | 10 | 16 | 20 | 25 | 30 | |
| Уплотнение | Металл по металлу | |||||
| Принцип действия | Двухстороннего действия/односторонний шток | |||||
| Среда | Очищенный сжатый воздух (0.3 мкм) | |||||
| Испытательное давление (Па) | 1.05 | |||||
| Максимальное рабочее давление (Па) | 0.7 | |||||
| Минимальное рабочее давление (Па) | 0.005 | |||||
| Температура рабочей и окружающей среды (°С) | -10 ~ +80 | |||||
| Демпфирование | Упругий демпфер(стандарт) | |||||
| Смазка | Не требуется | |||||
| Резьба поршневого штока | Внутренняя | |||||
| Допуск на длину хода | 0/+1.0 | |||||
| Скорость поршня (мм/с) | 0.5 ~ 500 | |||||
| Допустимые утечки (см3/мин) при давлении: | 0.1 МПа | ≤150 | ≤ 200 | ≤ 300 | ||
| 0.3 МПа | ≤ 800 | ≤ 1000 | ≤ 1200 | |||
| 0.5 МПа | ≤1500 | ≤ 2000 | ≤ 3000 | |||

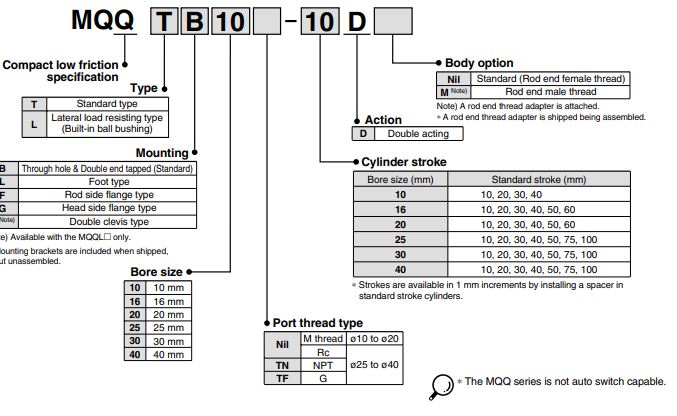

Номер для заказа:
