Пневмоцилиндр C96/CP96
Пневмоцилиндры серии CP96/C96 полностью соответствуют стандарту ISO 15552 и выпускаются в исполнениях с односторонним и двусторонним штоками. В пневмоцилиндрах наряду с упругим демпфированием применяется пневмодемпфер, который гасит характерный стук поршня о крышку в конце хода и уменьшает рабочий ход демпфера. Обслуживание цилиндра стало удобнее, благодаря близкому расположению отверстий для установки и регулировки датчиков положения. За счет изменения формы штоковой крышки и конструкции поршня в обновленной серии CP96 удалось добиться снижения веса более, чем на 10% по сравнению с серией C96.
- Добавлены новые типы: с двусторонним штоком, с защитой от проворота, с тормозом.
- Добавлена опция защитного гофра штока для стандартного типа.
- Встроенное воздушное демпфирование и амортизатор.
- Диаметр поршня (мм): 32 ~ 125.
- Ход до 2000 мм.
Три разновидности:
- Цилиндр ISO
- Цилиндр ISO, с тормозом
- Цилиндр ISO, ATEX
Множество вариантов исполнения
– Односторонний или двусторонний шток
– Нержавеющие стяжные шпильки и гайки шпилек
– Уплотнения из FKM
– Высокотемпературное (150 °С) исполнение
– Нержавеющий шток. Твердое хромирование
– Модификации конца штока (по форме и размеру)
– Сдвоенный пневмоцилиндр (3-позиционный)
– Сдвоенный двухштоковый пневмоцилиндр (4-позиционный)
– Усиленный скребок
Технические характеристики:
| Диаметр поршня, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Принцип действия | Двустороннего действия | ||||||
| Среда | Очищенный сжатый воздух с содержанием масла или без него | ||||||
| Испытательное давление, мПа | 1.5 | ||||||
| Макс. рабочее давление, мПа | 1.0 | ||||||
| Мин. рабочее давление, мПа | 0.05 | ||||||
| Температура рабочей и окружающей среды, °С | Без датчиков: от –20 до +70
С датчиками: от –10 до +60 |
||||||
| Смазка | Не требуется | ||||||
| Скорость хода поршня, мм/с | 50~1000 | 50~700 | |||||
| Допуски по длине хода, мм | До 250мм=0+1.0; от 251мм до 1000мм=0+1.4 ; от 1001 до 1500мм=0 +1.8 ; от 1501 до 2000 0+2.2 | ||||||
| Демпфирование | Пневматические демпферы | ||||||
| Присоединительная резьба | G 1/8 | G 1/4 | G 1/4 | G 3/8 | G 3/8 | G 1/2 | G 1/2 |
|
Варианты монтажа |
Базовый, на лапах, задний фланец, передний фланец, одинарная задняя опора, двойная задняя опора, передвижная цапфа | ||||||

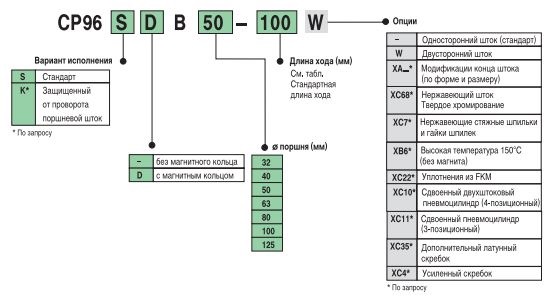

Номер заказа:
