Пневмоцилиндр CG1

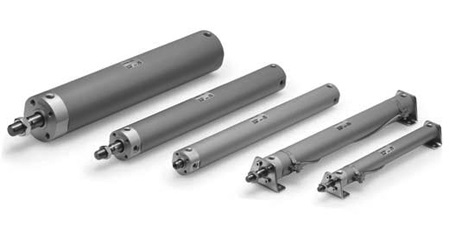

Прецизионные пневмоцилиндры CG1 имеет 8 типоразмеров и может быть использована во множестве применений. Гильза, изготовленная экструзией алюминиевого сплава, обеспечивает чрезвычайно плавное замедление при низком противодавлении и плавный ход штока. Восемь опций монтажных элементов. Возможность установки датчиков положения.
- «Чистая» (т.е. предельно простая, гладкая) форма
- Компактность, разборная конструкция
- Многообразие вариантов монтажа: на лапах, на фланце (переднем или заднем), на
цапфе (передней или задней), на заднем шарнире - Высокая максимальная скорость поршня – 1000 мм/с
- Возможность установки датчиков положения
- Исполнения с упругим и пневматическим демпфером
- Исполнение одностороннего действия для 20, 25, 32 и 40 мм
- Исполнение с защитой штока от загрязнений (гофр. чехол)
- Исполнения с двусторонним штоком, с непроворотным штоком
Технические характеристики
| Диаметр поршня (мм) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Среда | Очищенный сжатый воздух без маслораспыления | |||||||
| Испытательное давление (МПа) | 1.5 | |||||||
| Максимальное рабочее давление (МПа) | 1.0 | |||||||
| Минимальное рабочее давление (МПа) | 0.05 | |||||||
| Температура окружающей среды (°С) | -10 ~ +70 (без датчиков положения) | |||||||
| -10 ~ +60 (с датчиками положения) | ||||||||
| Скорость поршня (мм/с) | 50 ~ 1000 | 50 ~ 700 | ||||||
| Демпфирование | Упругий демпфер / Пневматический демпфер | |||||||

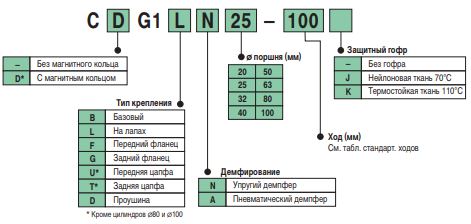

Номер для заказа:
