Пневмоцилиндр CS2
Пневмоцилиндр серии CS2 является самым большим цилиндром в линейке SMC. Максимальный размер диаметра поршня 12″, максимальная длина хода 60″. Дополнительно доступен CS2 с возможностью установки датчиков положения. Другие опции: большой диаметр поршня до 12″ (300 мм), различные варианты монтажа, демпфирование для подавления шума.
Пневмоцилиндры двустороннего действия серии CS2 полностью взаимозаменяемы по присоединительным, габаритным и установочным размерам с цилиндрами серии CS1. Характеристики давления и скорости хода также аналогичны. Благодаря использованию алюминиевых крышек достигнуто значительное снижение веса по сравнению с CS1. Например, для цилиндра с диаметром 125 мм и ходом 100 мм вес уменьшен более чем на 50%. В стандартном исполнении используется пневматическое демпфирование конечных положений. Регулировочный винт пневматического демпфера расположен рядом с присоединительным отверстием, что удобно при обслуживании.
- Присоединительные, габаритные и установочные размеры, такие же, как у CS1, что обеспечивает
взаимозаменяемость пневмоцилиндров - Характеристики давления и скорости хода аналогичны CS1
- Значительное снижение веса по сравнению с CS1 благодаря использованию крышек из алюминия
(например в исполнении 125 с ходом 100 мм вес уменьшен более чем на 50%) - В стандартном исполнении предусмотрено пневм. демпфирование конечных положений.
- Более рациональная компоновка: регулировочный винт пневматического демпфера расположен
рядом с присоединительным отверстием - Смазка не требуется
- Возможность установки датчиков положения
Технические характеристики
| Диаметр поршня, мм | 125 | 140 | 160 |
| Диаметр поршневого штока, мм | 32 | 38 | |
| Резьба поршневого штока | М30х1.5 | М36х1.5 | |
| Присоединительная резьба | Rc 1/2 | Rc 3/4 | |
| Среда | Очищенный сжатый воздух с содержанием масла или без него | ||
| Испытательное давление, МПа | 1.57 | ||
| Диапазон рабочих давлений, МПа | 0.05 ~ 0.97 | ||
| Скорость хода поршня, мм/с | 50 ~ 500 | ||
| Демпфирование | Пневматическое | ||
| Температура рабочей
и окружающей среды, °С |
0 ~ 70 (не допускать замерзания)
0 ~ 60 – для исполнений с датчиками положения |
||

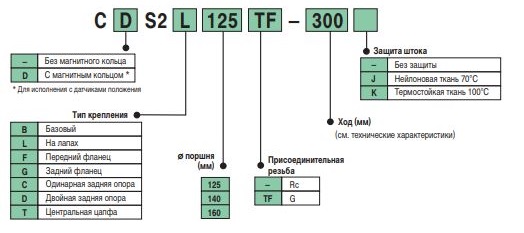

Номер для заказа:
