Контроллер насоса CycleFlo
Контроллеры CycleFlo электромагнитный насос пригодится для одновременного дозирования нескольких материалов. Комплексирования устройств, контролируемых микропроцессорами, также функционировать при высоких давлениях жидкости, за вычетом вниз по течению регулирования, с низким расходом.
Информация для заказа
195264 Контроллер пневматического насоса CycleFlo, 120 В
196706 Контроллер пневматического насоса CycleFlo, 240 В
195265 Контроллер пневматического насоса CycleFlo II, 120 В
309003 Руководство по эксплуатации CycleFlo
309004 Руководство по эксплуатации CycleFlo II
Таблица выбора необходимого типа оборудования
Наличие маркировки означает возможность использования контроллеров CycleFlo и CycleFlo II с насосами разного размера, седло, шар и мембрана которых могут быть выполнены из разных материалов.
|
Размер насоса (тип пневмомотора и материал исполнения) |
Смачиваемые Седла Шары Мембраны части |
||||
| 2 = 6,35 мм (1/4″), c удаленным управлением: Полипропиленовая центральная секция 4 = 12,7 мм (1/2″), c удаленным управлением: Полипропиленовая центральная секция 4 = 19,05 мм (3/4″), c удаленным управлением: Полипропиленовая центральная секция 8 = 25,4 мм (1″), c удаленным управлением: Алюминиевая центральная секция
S = 25,4 мм (1″), c удаленным управлением: Центральная секция из нержавеющей стали C = 38,1 мм (1-1/2″), c удаленным управлением: Алюминиевая центральная секция U = 38,1 мм (1-1/2″), c удаленным управлением: Центральная секция из нержавеющей стали G = 50,8 мм (2″), c удаленным управлением: Алюминиевая центральная секция W = 50,8 мм (2″), c удаленным управлением: Центральная секция из нержавеющей стали |
1 = Ацеталь (npt)
2 = Полипропилен (npt) 3 = Алюминий (npt) 4 = Нержавеющая сталь (npt)
5 = PVDF (npt) 6 = Чугун (npt)
A = Ацеталь * (bsp) B = Полипропилен * (bsp) С = Алюминий (bsp) D = Нержавеющая сталь (bsp) E = PVDF (bsp) F = Чугун (bsp)
H = 2 npt, алюминий, удлиненный G = 2 bsp, алюминий, удлиненный |
0 = Седло с шаром 2 = Ацеталь
3 = Нержавеющая сталь 4 = Закаленная нержавеющая сталь 5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен А = PVDF G = Geolast
В = нержавеющая сталь, уплотнения из Viton C = Santoprene, уплотнения из Viton
D = Уретановый клапан Duckbill |
1 = PTFE
2 = Ацеталь 3 = Нержавеющая сталь 4 = Закаленная нержавеющая сталь 5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен А = PVDF G = Geolast |
1 = PTFE
5 = TPE 6 = Santoprene 7 = Buna N
8 = Фторэластомер G = Geolast |
|

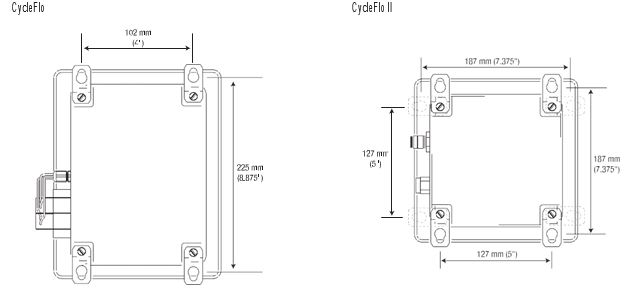

Расстояние между монтажными отверстиями
Параметры для определения оптимальной конфигурации внешнего насоса:
- Выберите материал изготовления седла, шара, мембраны и смачиваемых деталей таким образом, чтобы перечисленные элементы насоса полностью соответствовали заданной области применения.
В случае работы со слабыми кислотами оптимальным выбором является DX2911.
- Определите требуемый объем и время подачи.
- Подача 185 л материала за 2 минуты с точностью ±5% .
- Используйте ниже приведенную таблицу для определения производительности и размера насоса, подходящего для необходимой производительности.* Насос Husky 1590 – 1,85 л/цикл
- Насос Husky 2150 – 3,8 л/цикл
4. Определите требуемое количество циклов. Рассчитайте количество циклов (время работы насоса), разделив значение требуемого объема (л) на производительность (л/ цикл).
- Husky 1590 = 185 л / 1,85 л/цикл = 100 циклов
- Husky 2150 = 185 л / 3,8 л/цикл = 48,55 циклов
5. Убедитесь, что объем материала, перекачиваемый за цикл, находится в пределах требуемой точности подачи.
- Для перекачивания 185 л материала насосу Husky 2150 необходимо выполнить 48,55 циклов. Так как количество циклов должно быть целым числом, в данном случае количество циклов будет равно 48 или
При 48 циклах будет осуществлена подача 183 л материала. При 49 циклах будет осуществлена подача 187 л материала.
- Для перекачивания 185 л материала насосу Husky 1590 необходимо выполнить 100 циклов. Выполнения неполных циклов не требуется.
6. После определения размера насоса используйте таблицу для выбора центральной секции, наиболее подходящей под материал — в данном случае это DC2911 (алюминиевая центральная секция) или DU5911 (центральная секция из нержавеющей стали).
- Так как требуется перекачивать слабую кислоту, наиболее оптимальным выбором будет алюминиевая центральная секция DC
