Насосы для полиграфической промышленности
Эти поршневые насосы Graco с закрытой смачиваемой крышкой с двойным уплотнением отличаются более длительным сроком службы уплотнений – идеальное решение для наиболее сложных в работе чернил. Доступны модели с гидравлическими или пневматическими двигателями и с вариантом защиты от разгона насоса.

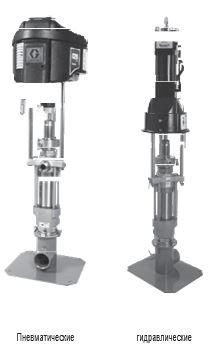

Поршневые насосы с герметичным смачиваемым стаканом
| Каталожный номер насосного комплекта |
Серия |
Коэффициент |
DataTrak |
DataTrak, удаленное управление |
Источник энергии |
Объем насоса |
Максимальное давление на входе для гидравлической и пневмолинии, бар | Максимальное рабочее давление жидкости, бар |
| 258744 | A | 14:1 | Пневматический | 500 см3 | 7,0 | 97 | ||
| 258745 | A | 14:1 | x | Пневматический | 500 см3 | 7,0 | 97 | |
| 258746 | A | 14:1 | x | Пневматический | 500 см3 | 7,0 | 97 | |
| 258747 | A | 23:1 | Пневматический | 200 см3 | 7,0 | 159 | ||
| 258748 | A | 23:1 | x | Пневматический | 200 см3 | 7,0 | 159 | |
| 258749 | A | 23:1 | x | Пневматический | 200 см3 | 7,0 | 159 | |
| 258750 | A | 26:1 | Пневматический | 500 см3 | 7,0 | 179 | ||
| 258751 | A | 26:1 | x | Пневматический | 500 см3 | 7,0 | 179 | |
| 258752 | A | 26:1 | x | Пневматический | 500 см3 | 7,0 | 179 | |
| 258753 | A | 1,6:1 | гидравлическое масло | 500 см3 | 103 | 159 |
Конверсионные комплекты мотора
Каталожный номер Описание
24C743 Используется для установки насоса L200CM Check-Mate совместно с пневмомотором King 24C744 Используется для установки насоса L500CM Check-Mate совместно с пневмомотором King
24D625 Используется установки насоса L500CM Check-Mate совместно с гидравлическим приводом Viscount II
| Поршневые насосы с герметичным смачиваемым стаканом | |
| Длина хода поршня Пневматические гидравлические |
120,65 мм (4,75″) 119,13 мм (4,69″) |
| Максимальная рабочая температура жидкости | 82,3°C |
| Диаметр входного канала для гидравлической или пневмо- линии | 3/4 npt (f) |
| Диаметр напорного канала для жидкости | Перекачивающий насос, 200 см3: 1 npt (f) |
| Перекачивающий насос, 500 см3: 1-1/2 npt (f) | |
| Максимальная скорость работы насоса | 60 циклов в минуту |
(Для предотвращения быстрого износа оборудования не рекомендуется превышать максимально допустимую скорость работы насоса)
Другой
Каталожный номер Описание
222780 Напольная подставка в комплекте
Информация для заказа и технические характеристики

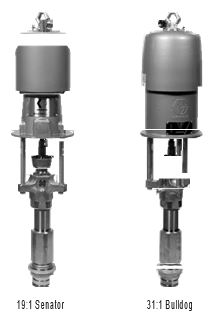

| Название насоса | Senator 19:1 | Viscount II 1900 | Bulldog 31:1 | Viscount II 3100 |
| Объем насосной части | 800 | 800 | 800 | 800 |
| Максимальное давление жидкости | 131 Бар | 131 Бар | 213 Бар | 213 Бар |
| Максимальное давление на входе (мотор) | 6,9 Бар (воздух) | 31 Бар (масло) | 6,9 Бар (воздух) | 51,7 Бар (масло) |
| Производительность на 60 циклах в минуту | 10,6 л/мин | 10,6 л/мин | 10,6 л/мин | 10,6 л/мин |
| фт3/мин или галл/мин | 24 фт3/мин | 16,2 л/мин | 32 фт3/мин | 16,2 л/мин |
| Диаметр напорного канала для жидкости | 1″ npt (f) | 1″ npt (f) | 1″ npt (f) | 1″ npt (f) |
| Диаметр входного отверстия (мотор) | 3/4″ npt (f) | 3/4″ npt (f) | 3/4″ npt (f) | 3/4″ npt (f) |
| Вес насоса | 73 кг | 80 кг | 73 кг | 80 кг |
| Руководство по эксплуатации | 308351 | 308351 | 308351 | 308351 |
| Установка на ведро | Senator 19:1 | Viscount II 1900 | Bulldog 31:1 | Viscount II 3100 |
| Насос | 246941 | 246938 | 246940 | 246938 |
| Контроллеры подачи воздуха: FRL, 1/2″ | 217072 | 217072 | ||
| Контроллер утечки воздуха, 3/4″ | 224040 | 224040 | ||
| Регулятор скорости подачи воздуха, 1/2″(f) | 510441 | 510441 | ||
| Напольная подставка (входное отверстие 3″) | 222780 | 222780 | 222780 | 222780 |
| Контроллеры гидравлической линии* | 236865 | 236865 | ||
| Коннектор напорного гидравлического шланга, 1″(m) x 1-1/2″(f), 100 Бар | Не входит в комплект | Не входит в комплект | ||
| Прочая информация | Senator 19:1 | Viscount II 1900 | Bulldog 31:1 | Viscount II 3100 |
| Насосная часть | 246939 | 246939 | 246939 | 246939 |
| Сменные уплотнения для рамы | 165601 | 165601 | 165601 | 165601 |
*Комплект включает шаровые клапаны, контролирующие давление и поток, а также шланг (1 м) для подачи и отвода материала

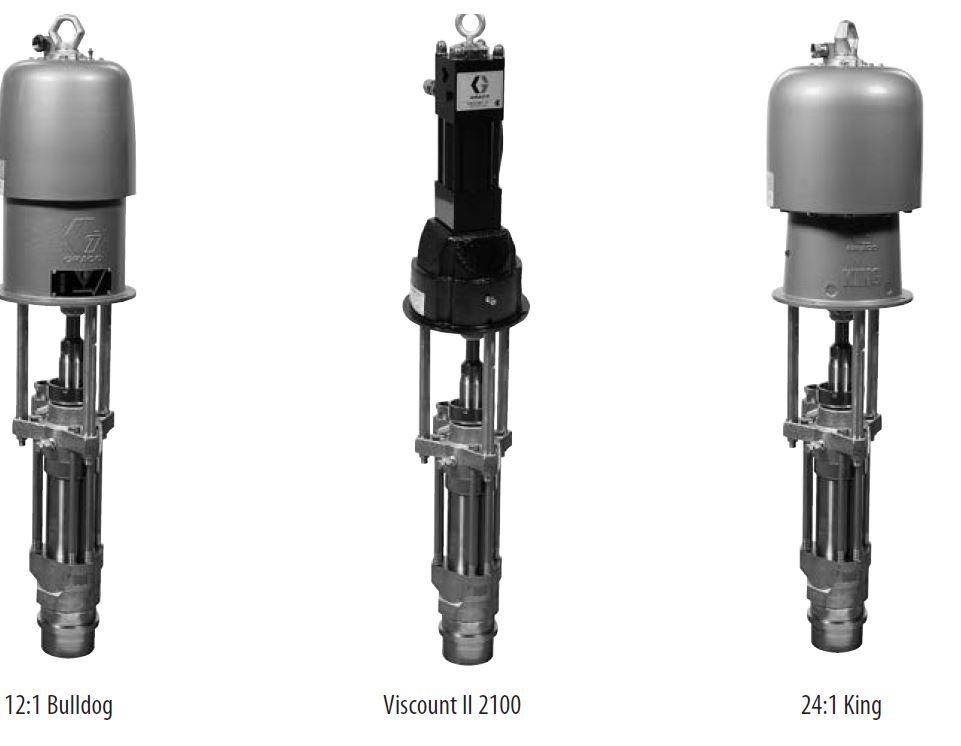

| Название насоса | Bulldog 12:1 | Viscount II 1200 | King 24:1 | Viscount II 2400 |
| Объем насосной части | 2100 | 2100 | 2100 | 2100 |
| Максимальное давление жидкости | 82,8 Бар | 82,8 Бар | 165 Бар | 165 Бар |
| Максимальное давление на входе (мотор) | 6,9 Бар (воздух) | 51,7 Бар (масло) | 6,9 Бар (воздух) | 103 Бар (масло) |
| Производительность на 60 циклах в минуту | 28,4 л/мин | 28,4 л/мин | 28,4 л/мин | 28,4 л/мин |
| фт3/мин или галл/мин | 20 фт3/мин | 6 л/мин | 25 фт3/мин | 6 л/мин |
| Диаметр напорного канала для жидкости | 1-1/2″ npt (m) | 1-1/2″ npt (m) | 1-1/2″ npt (m) | 1-1/2″ npt (m) |
| Диаметр входного отверстия (мотор) | 3/4″ npt (f) | 3/4″ npt (f) | 3/4″ npt (f) | 3/4″ npt (f) |
| Вес насоса | 65 кг | 89 кг | 73 кг | 89 кг |
| Руководство по эксплуатации | 308149 | 308149 | 308149 | 308149 |
| Установка на ведро | Bulldog 12:1 | Viscount II 1200 | King 24:1 | Viscount II 2400 |
| Насос | 246935 | 246937 | 246936 | 246937 |
| Контроллеры подачи воздуха: FRL, 1/2″ | 217072 | 217072 | ||
| Контроллер утечки воздуха, 3/4″ | 224040 | 224040 | ||
| Регулятор скорости подачи воздуха, 1/2″(f) | 510441 | 510441 | ||
| Напольная подставка (входное отверстие 3″) | 222780 | 222780 | 222780 | 222780 |
| Контроллеры гидравлической линии* | 236865 | 236865 | ||
| Коннектор напорного гидравлического шланга, 1″(m) x 1-1/2″(f),
100 Бар |
Не входит в комплект |
Не входит в комплект |
||
| Прочая информация | Bulldog 12:1 | Viscount II 1200 | King 24:1 | Viscount II 2400 |
| Насосная часть | 246934 | 246934 | 246934 | 246934 |
| Сменные уплотнения для рамы | 165601 | 165601 | 165601 | 165601 |
*Комплект включает шаровые клапаны, контролирующие давление и поток, а также шланг (1 м) для подачи и отвода матери
Информация для заказа и технические характеристики

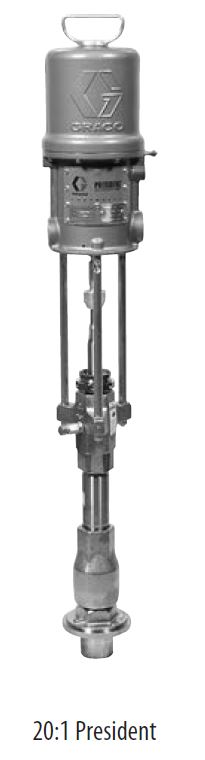

| Поршневые насосы President 20:1 | |
| Объем насосной части | 450 |
| Максимальное давление жидкости | 140 Бар |
| Максимальное давление на входе (мотор) | 7 Бар |
| Производительность на 60 циклах в минуту | 4,5 л/мин |
| фт3/мин или галл/мин | 35 фт3 |
| Диаметр напорного канала для жидкости | 3/4″ npt (f) |
| Диаметр входного отверстия (мотор) | 1/2″ npt |
| Вес насоса | 22,7 кг |
| Руководство по эксплуатации | 308017 |
| Установка на ведро President 20:1 | |
| Насос | 246933 |
| Контроллеры подачи воздуха: FRL, 3/8″(f) | 110150 |
| Напольная подставка (входное отверстие 3″) | 222780 |
| Регулятор утечки воздуха, 3/4″(f) | 224040 |
| Регулятор скорости подачи воздуха, 1/2″(f) | 510441 |
| Прочая информация President 20:1 | |
| Насосная часть | 246932 |
| Сменные уплотнения для рамы | 165601 |
