Пневматическая мойка Hydra-Clean

Пневматическая мойка высокого давления с насосом из нержавеющей стали для очистки сложных загрязнений на промышленных объектах, для очистки тяжелого оборудования, в опасных зонах, на санитарно-гигиеническом производстве, судоремонтных и нефтедобывающих предприятиях. Мойка работает как с холодной, так и с горячей водой температурой до 93°C.

Мойки способны создавать давление моющей струи до 276 бар и производительность 35 л/мин при свободном потоке и 14,2 л/мин при использовании сопла с углом распыла 40 градусов при давление 70 бар.

Пневматические моторы NXT отличаются повышенной мощностью, очень малым шумом и пониженной степенью образования наледи

Работа мойки происходит за счет энергии сжатого воздуха. Подача моющего материала в аппарат Graco Hydra-Clean к моющему распылителю производится с помощью поршневого насоса с пневмоприводом непосредственно из той емкости, в которой находится моющая жидкость.

Преимущества модели Hydra-Clean:

• Насосы изготовлены из нержавеющей стали.

• Эффективная очистка с помощью воды, моющих средств и прочих химических растворов.

• Возможно использование нескольких типов пистолетов-распылителей.

• Мойка работает как с холодной, так и с горячей водой до 93°C.

• Используются со стандартными бочками для забора жидкости.

• Универсальная конструкция (соответствуют большинству требований по уровням производительности, давления и типам жидких сред).

• Удлинительная насадка моющего пистолета 25 см и 81 см.

Распыляемые материалы: моющие средства; химреагенты; вода.

Область применения: подготовка и очистка сильно загрязненных поверхностей; механизмов; танкеров; резервуаров.

Технические характеристики:

– максимальное давление материала 280 бар
– максимальная производительность 35 л/мин.

– передаточное отношение 12:1; 23:1; 30:1; 45:1

– максимальное воздушное давление 7 бар

– даметр канала подачи воздуха 3/4 дюйма

– диаметр канала входа жидкости 1 дюйм

– диаметр канала выхода жидкости 3/8 дюйма

– длина 72 см

– ширина 65 см

– высота 140 см

– вес 138 кг

Комплект Hydra-Clean (крепление на стену)

КАтАлОжНый НОМеР КОМПлеКтА	247550	247552	247554	258665	Спецификация
Каталожный номер пневмомотора	N34DN0	N65DN0	N65DN0	N65DNo
Каталожный номер насосной части	247599	241648	687055	24B923
Конструкция насоса	Нержавеющая с	таль Нержавеющая сталь	Нержавеющая сталь Нержавеющая сталь
Стандартный ремкомплект уплотнений	247881	222880	См. руководство по 24C162 эксплуатации 311825
Материал изготовления уплотнений из стандарт- ного комплекта	PTFE/ CF-PTFE	UHMWPE CF-PTFE	UHMWPE CF-PTFE	UHMWPE CF-PTFE
Дополнительный ремкомплект уплотнений	207581	222875	222845	237713
Материал изготовления уплотнений (дополни- тельный ремкомплект)	PTFE	UHMWPE /PTFE	UHMWPE /PTFE	UHMWPE /PTFE
Брошюра	338026	338026	338026	338026
Инструкция	312585	312585	312585	312585

Комплект Hydra-Clean (установка на тележке)

Каталожный номер комплекта	247549	247551	247553	258664	Спецификация
Каталожный номер пневмомотора	N34DN0	N65DN0	N65DN0	N65DNo
Каталожный номер насосной части	247599	241648	687055	24B923
Конструкция насоса	Нержавеющая сталь	Нержавеющая с	таль Нержавеющая сталь Нержавеющая сталь
Стандартный ремкомплект уплотнений	247881	222880	См. руководство эксплуатации 31	по 24C162 1825
Материал изготовления уплотнений из стандартного комплекта	PTFE/ CF-PTFE	UHMWPE CF-PTFE	UHMWPE CF-PTFE	UHMWPE CF-PTFE
Дополнительный ремкомплект уплотнений	207581	222875	222845	237713
Материал изготовления уплотнений (дополнительный ремкомплект)	PTFE	UHMWPE /PTFE	UHMWPE /PTFE	UHMWPE /PTFE
Брошюра	338026	338026	338026	338026
Инструкция	312585	312585	312585	312585

Комплект Hydra-Clean (установка на бочку)

Каталожный номер комплекта	206515	Спецификация
Каталожный номер пневмомотора	207352
Каталожный номер насосной части	224344
Конструкция насоса	Нержавеющая сталь
Стандартный ремкомплект уплотнений	224402
Материал изготовления уплотнений из стандартного комплекта	UHMWPE /Полихлоропрен
Материал изготовления уплотнений (дополнительный ремкомплект)	UHMWPE /PTFE
Инструкция	306817

Технические характеристики

Ката- ложный номер	Спецификация	Максимальное рабочее давление, Бар	Максимальное давление воздуха на входе, Бар	Производи- тельность при 60 циклах в минуту, л/мин	Объем за цикл, см3	Диаметр канала подачи воздуха	Диаметр всасывающего канала для жидкости	Диаметр напорного канала для жидкости*	Флаер	Руководство по экс- плуатации
247549	12:1, установка на тележку	86	7	33,0	550	3/4 npt(f)	1″	3/8″	338026	312585
247550	12:1, крепление на стену	86	7	33,0	550	3/4 npt(f)	1″	3/8″	338026	312585
247551	23:1, установка на тележку	157	7	34,7	580	3/4 npt(f)	1″	3/8″	338026	312585
247552	23:1, крепление на стену	157	7	34,7	580	3/4 npt(f)	1″	3/8″	338026	312585
247553	30:1, установка на тележку	211	7	25,9	430	3/4 npt(f)	1″	3/8″	338026	312585
247554	30:1, крепление на стену	211	7	25,9	430	3/4 npt(f)	1″	3/8″	338026	312585
258664	45:1, установка на тележку	310	7	17,4	290	3/4 npt(f)	1″	3/8″	338026	312585
258665	45:1, крепление на стену	310	7	17,4	290	3/4 npt(f)	1″	3/8″	338026	312585
206515	10:1, установка на бочку	125	12,5	11,4	189	1/2 npt(f)	1/2″	3/4″	—	306817

*Два напорных канала в каждом аппарате

Аксессуары

Пистолеты-распылители и удлинители 247879

Пистолет в сборе, нерж. сталь 15T283

Пистолет (без удлинителя), латунь 15T282

Пистолет (без удлинителя), нержавеющая сталь 15T279

Удлинитель из нержавеющей стали, 32″ 15T280

Удлинитель из нержавеющей стали, 10″ 247880

Соединительные элементы для распылителя, нержавеющая сталь 247622

Держатель для распылителя и всасывающего патрубка

Шланги 214959

Всасывающий шланг, 1″ х 2 м 247878

Напорный шланг, 3/8″ x 15 м: 310 Бар

Другой 15T284

Сетчатый фильтр на всасывающий канал, 60 ячеек, 1″ NPT(f) 191635

Сетчатый фильтр на всасывающий канал, 0 ячеек, 1″ NPT(f)

Сопла из нержавеющей стали

Каталожный номер	Диаметр отверстия, мм	Угол факела при давлении 3 Бар	Расход воздуха при 68,9 Бар л/мин
805534	0,51 (0,020)	40º	3,78 (1,00)
805538*	0,76 (0,030)	40º	5,68 (1,50)
805542	0,89 (0,035)	40º	6,62 (1,75)
805549*	1,14 (0,045)	25º	8,52 (2,25)
805561	1,52 (0,060)	25º	11,36 (3,00)
805566*	1,65 (0,065)	40º	12,30 (3,25)
805569	1,78 (0,070)	25º	13,25 (3,50)
805574	1,91 (0,075)	40º	14,20 (3,75)
805575*	2,03 (0,080)	0º	15,14 (4,00)
805584	2,28 (0,090)	15º	17,03
805587	2,54 (0,100)	0º	18,93 (5,00)

Также на выбор заказчика предлагаются сопла других размеров, позволяющие формировать факел требуемой ширины. Более подробную информацию вы сможете получить у Дистрибьютора компании Graco.

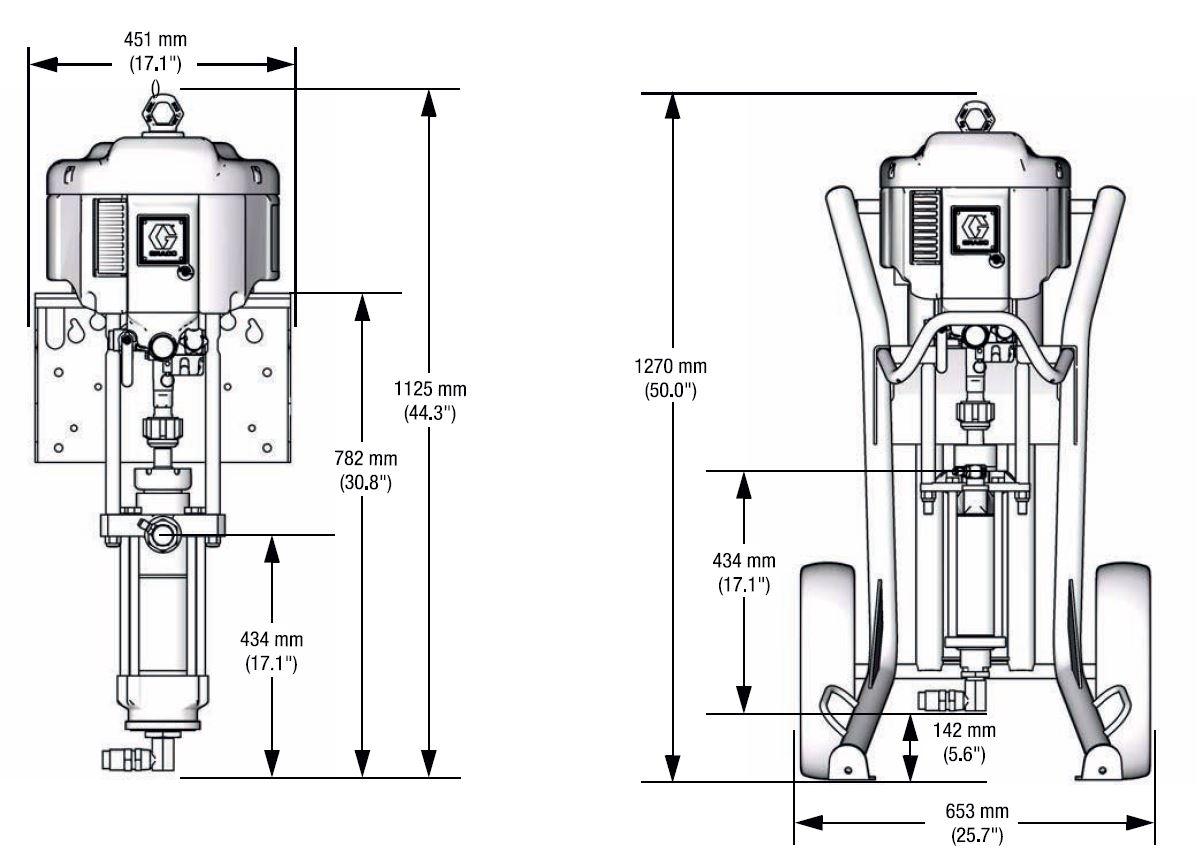

габаритные размеры

Комплект 247550, крепление на стену Комплект 247549, установка на тележку
