Пневмонасосы Husky
Graco Husky – это большой ассортимент промышленных насосов для самых различных сфер применения. При использовании такого оборудования отсутствует необходимость в предварительной очистке воздуха.
|
|
|
|
|
|
|
|
|
 Пневмонасос Husky 15120 |

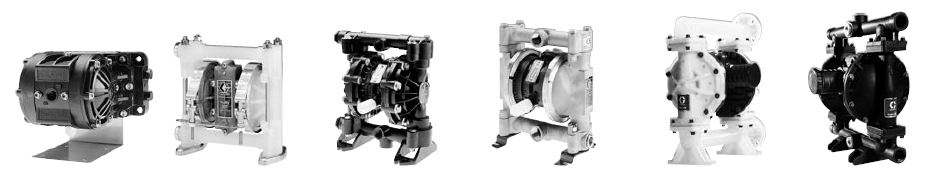

| Модель | Husky 205 Пластиковые | Husky™ 307 Пластиковые | Husky 515 Пластиковые | Husky 716 Металлические | Husky 1050 Пластиковые | Husky 1050 Металлические |
| Диаметр соединения | 6,3 мм (1/4″) | 9,4 мм (3/8″) | 12,7 мм (1/2″) и 19,1 мм (3/4″) | 19,1 мм (3/4″) | 25,4 мм (1″) | 25,4 мм (1″) |
| Тип резьбового соединения | NPT или BSP | NPT или BSP | NPT или BSP | NPT или BSP | Фланец ANSI/DIN | NPT или BSP |
| Воздушный клапан | Стандартный и c удаленным управлением | Стандартные | Стандартный и c удаленным управлением | Стандартный и c удаленным управлением | Стандартный,
интеллектуальный (электронный) и c удаленным управлением |
Стандартный,
интеллектуальный (электронный) и c удаленным управлением |
| Максимальная
производительность |
19 л/мин | 26 л/мин | 57 л/мин | 61 л/мин | 189 л/мин | 189 л/мин |
| Максимальное давление на выходе | 7,0 Бар | 7,0 Бар | 7,0 Бар | 7,0 Бар | 8,6 Бар | 8,6 Бар |
| Материал изготовления | Полипропилен,
PVDF, Aцеталь |
Полипропилен,
Aцеталь |
Полипропилен,
PVDF, Aцеталь |
Алюминий, нержавеющая
сталь 316 |
Полипропилен,
Токопроводящий Полипропилен, PVDF |
Алюминий, нержавеющая сталь 316, Hastelloy |
| Центральная секция | Полипропилен | Полипропилен | Полипропилен | Полипропилен | Полипропилен,
Токопроводящий Полипропилен |
Плакированный алюминий, полипропилен,
Токопроводящий Полипропилен |
| Вес насоса | 0,9 кг, | 2,2 кг, ацеталь | 2,9 кг, полипропилен | 3,9 кг, алюминий | 8,2 кг | 10,4 кг |
| полипропилен | Полипропилен | Алюминий | ||||
| 1,1 кг | 2,4 кг, полипропилен | 3,5 кг | 8,2 кг, нержавеющая | 11,8 кг | 16,5 – 18,6 кг | |
| Ацеталь | Ацеталь | сталь | PVDF | Нержавеющая сталь | ||
| 1,3 кг PVDF | 3,9 кг PVDF | 18,6 кг Сплав Hastelloy | ||||
| Максимальный размер твердых частиц | 1,5 мм (0,06″) | 1,6 мм (0,063″) | 2,5 мм (0,094″) | 2,5 мм (0,094″) | 3,2 мм (.125″) | 3,2 мм (.125″) |

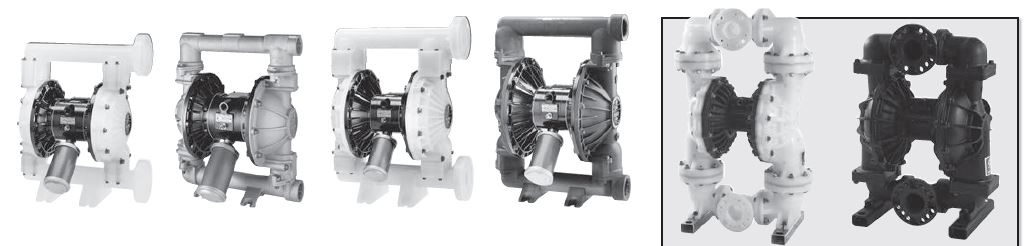

| Husky 1590 Пластиковые | Husky 1590 Металлические | Husky 2150 Пластиковые | Husky 2150 Металлические | Husky 3300 Пластиковые | Husky 3300 Металлические |
| 38,1 мм (1-1/2″) | 38,1 мм (1-1/2″) | 50,8 мм (2″) | 50,8 мм (2″) | 76,2 мм (3″) | 76,2 мм (3″) |
| Фланец ANSI | NPT или BSP | Фланец ANSI | NPT или BSP | DIN/ANSI | NPT и BSP DIN/ANSI
(только AL) |
| Стандартный и c удаленным управлением | Стандартный и c удаленным управлением | Стандартный и c удаленным управлением | Стандартный и c удаленным управлением | Стандартный | Стандартный |
| 379 л/мин | 379 л/мин | 568 л/мин | 568 л/мин | 1059 л/мин | 1135 л/мин** |
| 8,3 Бар | 8,3 Бар | 8,3 Бар | 8,3 Бар | 7 Бар | 8,6 Бар |
| Полипропилен, PVDF | Алюминий, нержавеющая сталь 316 | Полипропилен, PVDF | Алюминий, нержавеющая сталь 316, ковкое железо | Полипропилен | Алюминий, нержавеющая сталь 316 |
| Плакированный алюминий, нержавеющая сталь 316 | Плакированный алюминий, нержавеющая сталь 316 | Плакированный алюминий, нержавеющая сталь 316 | Плакированный алюминий, нержавеющая сталь 316 | Полипропилен | Алюминий,
Полипропилен* (* только для насосов из нержавеющей стали) |
| 16 кг, полипропилен | 15,2 кг, алюминий | 22 кг, полипропилен | 26,3 кг, алюминий | 90,7 кг, полипропилен | 67 кг, алюминий |
| 22 кг PVDF | 40 кг, нержавеющая сталь | 31 кг PVDF | 50,3 кг, нержавеющая сталь | 115,6 кг
Нержавеющая сталь |
|
| 59 кг Чугун | |||||
| 4,8 мм (0,188″) | 4,8 мм (0,188″) | 6,3 мм (0,25″) | 6,3 мм (0,25″) | 12,7 мм (0,5″) | 12,7 мм (0,5″) |
НОВИНКА! Husky 3300 3″ насосы!!!!!
** Максимальная производительность при 8,6 Бар, стандартная мембрана.

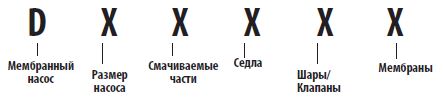

Каталожный номер указан на идентификационной табличке, расположенной на центральной секции насоса Husky.
| РАзМеР НАСОСА (тИП ПНеВМОМОтОРА И МАтеРИАл ИСПОлНеНИя) | СМАчИВАеМые чАСтИ | СедлА | ШАРы | МеМбРАНы |
| 1 = 6,35 мм (1/4″), стандартный: Полипропиленовая центральная секция 2 = 6,35 мм (1/4″), c удаленным управлением:
Полипропиленовая центральная секция 3 = 9,52 мм (3/8″), стандартный: Алюминиевая центральная секция 5 = 12,7 мм (1/2″), стандартный: Полипропиленовая центральная секция 4 = 12,7 мм (1/2″), c удаленным управлением: Полипропиленовая центральная секция 5 = 19,05 мм (3/4″), стандартный: Полипропиленовая центральная секция 4 = 19,05 мм (3/4″), c удаленным управлением: Полипропиленовая центральная секция 25,4 мм (1″), см. программу-конфигуратор Husky 1050, стр. 5 B = 38,1 мм (1-1/2″), стандартный: Алюминиевая центральная секция C = 38,1 мм (1-1/2″), c удаленным управлением: Алюминиевая центральная секция T = 38,1 мм (1-1/2″), стандартный: Центральная секция из нержавеющей стали U = 38,1 мм (1-1/2″), c удаленным управлением: Центральная секция из нержавеющей стали F = 50,8 мм (2″), стандартный: Алюминиевая центральная секция G = 50,8 мм (2″), c удаленным управлением: Алюминиевая центральная секция, V = 50,8 мм (2″), стандартный: Центральная секция из нержавеющей стали 76,2 мм (3″), см. программу-конфигуратор Husky, стр. 5 |
1 = Ацеталь (npt)
2 = Полипропилен (npt)
3 = Алюминий (npt)
4 = Нержавеющая сталь (npt) 5 = PVDF (npt) 6 = Чугун (npt)
A = Ацеталь * (bsp) B = Полипропилен * (bsp)
С = Алюминий (bsp) D = Нержавеющая сталь (bsp)
E = PVDF (bsp) F = Чугун (bsp)
H = 2 npt, алюминий, удлиненный G = 2 bsp, алюминий, удлиненный |
2 = Ацеталь
3 = Нержавеющая сталь 4 = Закаленная нержавеющая сталь 5 = TPE
6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен А = PVDF
G = Geolast
В = нержавеющая сталь, уплотнения из Viton C = Santoprene, уплотнения из Viton |
1 = PTFE
2 = Ацеталь 3 = Нержавеющая сталь
4 = Закаленная нержавеющая сталь 5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен
А = PVDF G = Geolast |
1 = PTFE
5 = TPE 6 = Santoprene
7 = Buna N
8 = Фторэластомер G = Geolast |
* = BSP, пластиковые насосы, 12,7 мм (1/2″)
>1″ пластиковые насосы, фланцевое соединение
3″ алюминиевые насосы, комбинированное соединение фланец/npt (f)
Примечание: Выше представлены все возможные комбинации. Не все комбинации могут быть доступны. Для ознакомления с перечнем возможных комбинаций следует предварительно ознакомиться со спецификацией насосов.
При подборе ремкомплекта необходимо использовать те же обозначения размера, седел, шаров/клапанов, мембран, что и при подборе насоса.
| Размер насоса Седла Шары/Клапаны Мембраны | |||
| 1 = 6,35 мм (1/4″)
3 = 9,52 мм (3/8″) 5 = 12,7 мм (1/2″) и 19,05 мм (3/4″) 25,4 мм (1″), см. программу-конфигуратор Husky 1050, стр. 5 B = металлический насос, 38,1 мм (1-1/2″) C = пластиковый насос, 38,1 мм (1-1/2″) F = металлический насос, 50,8 мм (2″) G = пластиковый насос, 50,8 мм (2″) K = 76,2 мм (3″) |
0 = Без седел
2 = Ацеталь 3 = Нержавеющая сталь 4 = Закаленная нержавеющая сталь 5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен A = PVDF B = Нержавеющая сталь, уплотнения из Viton C = Santoprene, уплотнения из Viton G = Geolast |
1 = PTFE
2 = Ацеталь 3 = Нержавеющая сталь 4 = Закаленная нержавеющая сталь 5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер 9 = Полипропилен A = PVDF G = Geolast
0 = Без шаров/клапанов |
1 = PTFE
5 = TPE 6 = Santoprene 7 = Buna N 8 = Фторэластомер G = Geolast
0 = Без мембран |
Материалы изготовления смачиваемых деталей
Ацеталь. Применяется используется для изготовления седел, шаров и смачиваемых частей корпуса
- Устойчив к широкому спектру растворителей
- Характеризуется высокой прочностью
- Хорошая устойчивость к абразиву
- Подходит для перекачивания воспламеняющихся жидкостей
- Не использовать для работы с кислотами и щелочами
Алюминий. Применяется для изготовления частей воздушного привода, а также смачиваемых частей корпуса
- Средняя устойчивость к агрессивным средам и абразиву
- Не использовать с галогенизированными углеводородами
чугун. Применяется для изготовления смачиваемых частей корпуса
- Высокая устойчивость к абразиву
закаленная нержавеющая сталь. Применяется для изготовления седел и шаров
- Умеренная стойкость к воздействию химических сред
- Хорошая устойчивость к абразиву
- Абразивостойкие шары и седла
PVDF. Применяется для изготовления седел и смачиваемых частей корпуса
- Высокая стойкость к воздействию химических сред: щелочей и кислот
- Хорошая устойчивость к абразиву
- Устойчивость к высоким температурам
Полипропилен. Используется для изготовления седел и шаров, частей воздушного привода, а также смачиваемых частей корпуса
- Совместим с широким спектром химических сред
- Универсальный материал
- Недорогая альтернатива другим материалам
Нержавеющая сталь. Применяется для изготовления шаров и седел, частей воздушного приво- да, а также смачиваемых частей корпуса
- Высокая устойчивость к абразиву и агрессивным средам
- Пассивирован
Buna–N/Нитрил. Применяется для изготовления седел, шаров и мембран
- Подходит для нефтепродуктов
- Не использовать с растворителями и химически активными средами
- Подходит для пищевых продуктов
Geolast. Применяется для изготовления седел, шаров и мембран
- Хорошая устойчивость к абразиву
- Совместимость с химически средами аналогична Buna-N и TPE
TPE/Hytrel. Применяется для изготовления седел, шаров и мембран
- Хорошая устойчивость к абразиву
- Часто используется вместо Buna-N
Santoprene®. Применяется для изготовления седел, шаров и мембран
- Хорошая устойчивость к абразиву и воздействию химических сред
- Не использовать с растворителями или нефтепродуктами
- Часто используется вместо EPDM и EPR
- Подходит для пищевых продуктов*
PTFE. Применяется для изготовления седел, шаров и мембран
- Идеально подходит для растворителей
- Не устойчив к абразиву
- Совместим с широким спектром жидкостей
- Пищевое исполнение
Фторэластомер/Viton. Применяется для изготовления седел, шаров и мембран
- Высокая устойчивость к агрессивным кислотам
- Устойчив к неэтилированному топливу
- Пищевое исполнение
Сплав Hastelloy. Применяется для смачиваемых частей корпуса
- Устойчив к агрессивным, коррозионным средам
- Устойчив при перекачивании жидкостей с высокими температурами
*Не рекомендуется использовать с мембранами Husky 1050
