Шланговый насос EP
Шланговый насос с электрическим приводом для применения в установках перекачивания жидкости и измерительных приспособлениях. Только для профессионального использования. Использование оборудования не одобрено во взрывоопасных атмосферах или опасных зонах.
Перистальтические насосы Graco в сборе со шлангом
| Модель | EP3019 | EP4029 | ||||
| Максимальная производительность при 130 об/мин, л/мин | 23.6 | 73.8 | ||||
| Объем перекачиваемого материала за 1 компрессию, л | 0.182 | 0.568 | ||||
| Диапазон передачи мотор/редуктор | Низкая | Средняя | Высокая | Низкая | Средняя | Высокая |
| Привод – л.с. (кВт) | 1 (0.75) | 1.5 (1.12) | – | 1.5 (1.12) | 2 (1.50) | 2 (1.50) |
| Скорость работы насоса при 50 гц – об/мин * | 15 | 42 | – | 19 | 43 | 76 |
| Производительность при 50 гц – л/мин * | 2.67 | 7.5 | – | 10.7 | 24.9 | 43.2 |
| Максимальное рабочее давление жидкости, Бар | 13.8 | 13.8 | ||||
| Максимальная высота подъема на всасывающем участке, м | 8.9 | 8.9 | ||||
| Руководство по эксплуатации | 3A1938 | 3A1938 | ||||
| Каталог запасных частей | 3A1939 | 3A1939 | ||||
| Тип резьбы, вход/выход | 3/4″ NPT (m) | 1-1/4″ NPT (m) | ||||
|
Материал шланга |
Материал штуцера |
EP3019 |
EP4029 |
||||
| Природный каучук | Нержавеющая сталь 316 | 24L546 | 24L560 | – | 25L028 | 25L042 | 25L056 |
| Hastelloy-C | – | – | – | – | – | – | |
| Бутадиеновый каучук (NBR) | Нержавеющая сталь 316 | 24L549 | 24L563 | – | 25L031 | 25L045 | 25L059 |
| Hastelloy-C | 24L550 | 24L564 | – | 25L032 | 25L046 | 25L060 | |
| EPDM | Нержавеющая сталь 316 | 24L542 | 24L556 | – | 25L024 | 25L038 | 25L052 |
| Hastelloy-C | 24L543 | 24L557 | – | 25L025 | 25L039 | 25L053 | |
| CSM | Нержавеющая сталь 316 | 24L547 | 24L561 | – | 25L029 | 25L043 | 25L057 |
| Hastelloy-C | 24L548 | 24L562 | – | 25L030 | 25L044 | 25L058 | |
Комплекты перистальтических насосов без предустановленного ролика (полностью собранный насос с роликом и шлангом, поставляемыми в отдельной упаковке)
Выберите диапазон скорости работы
| Модель | EP2006 | EP2013 | ||||
| Максимальная производительность при 130 об/мин, л/мин | 2.0 | 7.9 | ||||
| Объем перекачиваемого материала за 1 компрессию, л | 0.015 | 0.060 | ||||
| Диапазон передачи мотор/редуктор | Низкая | Средняя | Высокая | Низкая | Средняя | Высокая |
| Привод – л.с. (кВт) | 0.33 (0.25) | 0.5 (0.37) | – | 0.33 (0.25) | 0.75 (0.56) | – |
| Скорость работы насоса при 50 гц, об/мин * | 9 | 29 | – | 9 | 29 | – |
| Производительность при 50 гц, л/мин * | 0.14 | 0.43 | – | 0.53 | 2.58 | – |
| Максимальное рабочее давление, Бар | 13.8 | 13.8 | ||||
| Максимальная высота подъема на всасывающем участке, м | 8.9 | 8.9 (29) | ||||
| Руководство по эксплуатации | 3A1938 | 3A1938 | ||||
| Каталог запасных частей | 3A1940 | 3A1940 | ||||
| Тип резьбы, вход/выход | 1/2″ NPT (m) | 1/2″ NPT (m) | ||||
- Вы можете изменять частоту работы привода с помощью частотного преобразователя (VFD). Это изменит число оборотов в минуту. Например, чтобы увеличить число оборотов в минуту (и производительность) на 20%, необходимо работать на 60 гц вместо 50 гц.
Определите материал изготовления шланга и штуцера
|
Материал шланга |
Материал штуцера |
EP2006 |
EP2013 |
||||
| Природный каучук | Нержавеющая сталь 316 | 24L374 | 24L388 | – | 24L458 | 24L472 | – |
| Hastelloy-C | – | – | – | – | – | – | |
| Бутадиеновый каучук (NBR) | Нержавеющая сталь 316 | 24L377 | 24L391 | – | 24L461 | 24L475 | – |
| Hastelloy-C | 24L378 | 24L392 | – | 24L462 | 24L476 | – | |
| EPDM | Нержавеющая сталь 316 | 24L370 | 24L384 | – | 24L454 | 24L468 | – |
| Hastelloy-C | 24L371 | 24L385 | – | 24L455 | 24L469 | – | |
| CSM | Нержавеющая сталь 316 | 24L375 | 24L389 | – | 24L459 | 24L473 | – |
| Hastelloy-C | 24L376 | 24L390 | – | 24L460 | 24L474 | – | |
Перистальтический насос Graco без предустановленного ролика
| Модель | EP3019 | EP4029 | ||||
| Максимальная производительность при 130 об/мин, л/мин | 23.6 | 73.8 | ||||
| Объем перекачиваемого материала за 1 компрессию, л | 0.182 | 0.568 | ||||
| Диапазон передачи мотор/редуктор | Низкая | Средняя | Высокая | Низкая | Средняя | Высокая |
| Привод – л.с. (кВт) | 1 (0.75) | 1.5 (1.12) | – | 1.5 (1.12) | 2 (1.50) | 2 (1.50) |
| Скорость работы насоса при 50 гц, об/мин * | 15 | 42 | – | 19 | 43 | 76 |
| Производительность при 50 гц, л/мин * | 2.67 | 7.5 | – | 10.7 | 24.9 | 43.2 |
| Максимальное рабочее давление, Бар | 13.8 | 13.8 | ||||
| Максимальная высота подъема на всасывающем участке, м | 8.9 (29) | 8.9 (29) | ||||
| Руководство по эксплуатации | 3A1938 | 3A1938 | ||||
| Каталог запасных частей | 3A1939 | 3A1939 | ||||
| Тип резьбы, вход/выход | 3/4″ NPT (m) | 1-1/4″ NPT (m) | ||||
|
Материал шланга |
Материал штуцера |
EP3019 |
EP4029 |
||||
| Природный каучук | Нержавеющая сталь 316 | 24L630 | 24L644 | – | 25L094 | 25L108 | 25L122 |
| Hastelloy-C | – | – | – | – | – | – | |
| Бутадиеновый каучук (NBR) | Нержавеющая сталь 316 | 24L633 | 24L647 | – | 25L097 | 25L111 | 25L125 |
| Hastelloy-C | 24L634 | 24L648 | – | 25L098 | 25L112 | 25L126 | |
| EPDM | Нержавеющая сталь 316 | 24L626 | 24L640 | – | 25L090 | 25L104 | 25L118 |
| Hastelloy-C | 24L627 | 24L641 | – | 25L091 | 25L105 | 25L119 | |
| CSM | Нержавеющая сталь 316 | 24L631 | 24L645 | – | 25L095 | 25L109 | 25L123 |
| Hastelloy-C | 24L632 | 24L646 | – | 25L096 | 25L110 | 25L124 | |
Шланговые насосы без привода (готовая к работе насосная часть, мотор и редуктор устанавливаются заказчиком)
|
Материал шланга |
Материал штуцера |
EP2006 |
EP2013 |
EP3019 |
EP4029 |
| риродный каучук | Нержавеющая сталь 316 | 24M739 | 24M767 | 24M795 | 24M820 |
| Hastelloy-C | – | – | – | – | |
| Бутадиеновый каучук (NBR) | Нержавеющая сталь 316 | 24M742 | 24M770 | 24M798 | 24M823 |
| Hastelloy-C | 24M743 | 24M771 | 24M799 | 24M824 | |
| EPDM | Нержавеющая сталь 316 | 24M735 | 24M763 | 24M791 | 24M816 |
| Hastelloy-C | 24M736 | 24M764 | 24M792 | 24M817 | |
| CSM | Нержавеющая сталь 316 | 24M740 | 24M768 | 24M796 | 24M821 |
| Hastelloy-C | 24M741 | 24M769 | 24M797 | 24M822 |

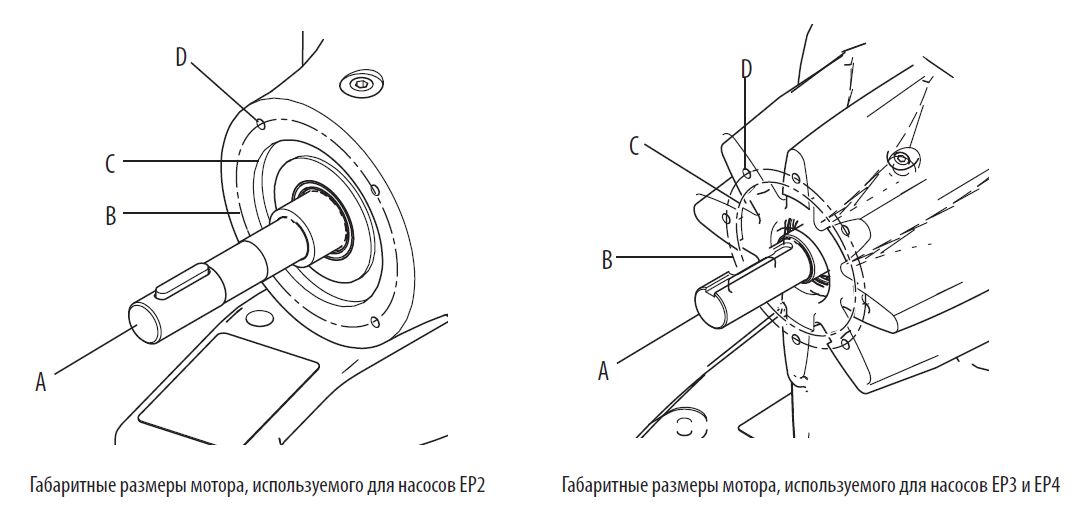

Установка мотора и редуктора стороннего производителя на перистальтический насос EP
| Серия EP Размер насоса | Вал с осевым отверстием Диаметр A | Диаметр окружности болта Диаметр B | Фланцевый клапан Диаметр С | Резьба монтажного отверстия Размер D |
| EP2 | 20 мм | 100 мм | 80 мм | M6 |
| EP3 | 30 мм | 130 мм | 110 мм | M8 |
| EP4 | 35 мм | 165 мм | 130 мм | M10 |
Комплекты сменных шлангов*
| EP2006 | EP2010 | EP2013 | EP3016 | EP3019 | EP4025 | EP4029 | |
| Природный каучук
Бутадиеновый каучук (NBR) |
24K482 | 24K492 | 24K502 | 24K522 | 24K532 | 24K542 | 24K552 |
| 24K484 | 24K494 | 24K504 | 24K524 | 24K534 | 24K544 | 24K554 | |
| EPDM | 24K483 | 24K493 | 24K503 | 24K523 | 24K533 | 24K543 | 24K553 |
| CSM | 24K487 | 24K497 | 24K507 | 24K527 | 24K537 | 24K547 | 24K557 |
*Включает два зажима
Частотный преобразователь (VFD)
| л.с. | Напряжение на входе | Напряжение на выходе | Для работы с насосами | Каталожный номер |
| 0,5 | 120 или 240 В AC (1 фаза) | 240 В AC (3 фазы) | EP2006 | 16K905 |
| 0,5 | 208-240 В AC (1 или 3 фазы) | 208-240 В AC (3 фазы) | EP2006 | 16K906 |
| 1 | 120 или 240 В AC (1 фаза) | 240 В AC (3 фазы) | EP2010, EP2013 | 16K907 |
| 1
1,5 |
208-240 В AC (1 или 3 фазы)
120 или 240 В AC (1 фаза) |
208-240 В AC (3 фазы)
240 В AC (3 фазы) |
EP2010, EP2013 | 16K908 |
| EP3016, EP3019 | 16K909 | |||
| 1,5 | 208-240 В AC (1 или 3 фазы) | 208-240 В AC (3 фазы) | EP3016, EP3019 | 16K910 |
| 2 | 208-240 В AC (1 или 3 фазы) | 208-240 В AC (3 фазы) | EP4025, EP4029 | 16K911 |
| 2 | 400-480 В AC (3 фазы) | 400-480 В AC (3 фазы) | EP4025, EP4029 | 16K912 |
Смазочная жидкость
| Описание | Каталожный номер |
| Смазка на глицериновой основе – 1 л | 24K692 |
| Смазка на глицериновой основе – 3,8 л | 24K694 |
| Смазка на глицериновой основе – 208 л бочка | 24M435 |
EP2 требует 250 мл смазки; EP3 требует 1 л смазки; EP4 требует 2 л смазки
В заводских условиях заполнен глицерином, поставляется в отдельной емкости
Другой
| Описание | Каталожный номер |
| Инструмент для присоединения штуцера “Band-It” | 24L497 |

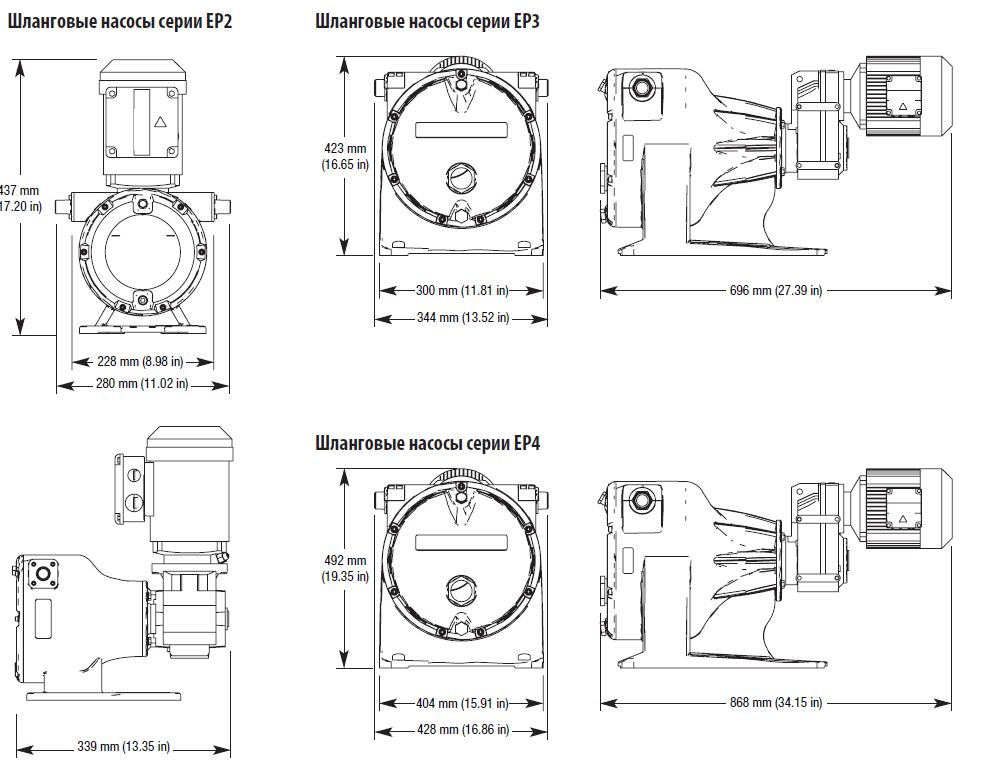

габаритные размеры
